Ile pasów transportowych? Wzór EN 12195-1, STF i uniknij kar!

Prawidłowe zabezpieczenie ładunku to nie tylko wymóg prawny, ale przede wszystkim absolutny fundament bezpieczeństwa w transporcie. Niewłaściwie zamocowany towar stanowi realne zagrożenie na drodze, a także może prowadzić do poważnych konsekwencji prawnych i finansowych dla kierowcy, nadawcy i przewoźnika. W tym artykule, jako Bruno Piotrowski, podzielę się z Wami praktycznymi wskazówkami i prawnie umocowanymi zasadami, które pomogą Wam zrozumieć, ile pasów na naczepie jest faktycznie potrzebnych i jak prawidłowo zadbać o stabilność ładunku.

Bezpieczeństwo i finanse: dlaczego liczba pasów ma znaczenie?

Kwestia liczby pasów transportowych to znacznie więcej niż tylko techniczny detal. To bezpośrednie przełożenie na bezpieczeństwo wszystkich uczestników ruchu drogowego, a także na odpowiedzialność finansową i prawną każdego, kto bierze udział w procesie transportu. Niewłaściwie zabezpieczony ładunek może przesunąć się, uszkodzić towar, a w skrajnych przypadkach doprowadzić do utraty kontroli nad pojazdem, wypadku lub nawet katastrofy. Jako profesjonalista w branży, wiem, że to temat, którego nie można bagatelizować.

To nie intuicja, a przepisy: poznaj prawne podstawy mocowania ładunków

W Polsce i całej Unii Europejskiej zasady mocowania ładunków nie są kwestią domysłów czy "na oko". Opierają się na jasno określonych przepisach. Kluczowym dokumentem jest norma EN 12195-1:2010, która precyzuje metody obliczania sił mocujących i wymaganej liczby pasów. Uzupełniają ją zapisy polskiej ustawy Prawo o ruchu drogowym, a konkretnie art. 61, który nakłada ogólny obowiązek zabezpieczenia ładunku przed przemieszczeniem. Te przepisy to fundament, na którym budujemy bezpieczeństwo transportu i każdy kierowca czy spedytor powinien je znać.

Konsekwencje błędu: jakie mandaty i kary grożą za zły montaż?

• Za niewłaściwe zabezpieczenie ładunku kierowca może otrzymać mandat w wysokości od 20 zł do 500 zł.
• W przypadku skierowania sprawy do sądu, grzywna może wynieść nawet do 3000 zł.
• Inspekcja Transportu Drogowego (ITD) może nałożyć na kierowcę mandat w wysokości 500 zł.
• Przewoźnik również ponosi odpowiedzialność, a kary administracyjne nakładane na firmę mogą być znacznie wyższe i sięgać kilku, a nawet kilkunastu tysięcy złotych.
• Pamiętajmy, że to tylko kary finansowe. W przypadku wypadku spowodowanego złym mocowaniem, konsekwencje prawne i moralne są nieporównywalnie większe.

Kto realnie odpowiada za ładunek? Rola kierowcy, nadawcy i przewoźnika

Często pojawia się pytanie: kto tak naprawdę odpowiada za prawidłowe zabezpieczenie ładunku? Zgodnie z Prawem przewozowym, to nadawca odpowiada za załadunek i zabezpieczenie towaru. Jednakże, jako kierowca, masz obowiązek sprawdzić prawidłowość mocowania przed wyruszeniem w trasę. Jeśli zauważysz, że ładunek jest źle zabezpieczony, masz prawo, a wręcz obowiązek, odmówić jazdy. W praktyce, w razie kontroli czy wypadku, odpowiedzialność często rozkłada się na kierowcę i przewoźnika, dlatego tak ważne jest, aby każdy z nas był świadomy swoich obowiązków i praw.

Zgodnie z Prawem przewozowym, za załadunek i zabezpieczenie odpowiada nadawca, jednak kierowca ma obowiązek sprawdzić prawidłowość mocowania i może odmówić jazdy, jeśli jest ono niewłaściwe. W praktyce odpowiedzialność często spoczywa na kierowcy i przewoźniku.

Norma EN 12195-1: klucz do bezpiecznego transportu

Dla każdego, kto zajmuje się transportem drogowym, norma EN 12195-1 powinna być niczym biblia. To podstawowy dokument, który dostarcza nam konkretnych wytycznych i wzorów, dzięki którym możemy precyzyjnie określić, jak należy zabezpieczyć ładunek. Zrozumienie tej normy to klucz do uniknięcia błędów, które mogą kosztować zdrowie, życie i pieniądze.

Co to jest norma EN 12195-1 i dlaczego musisz ją znać?

Norma EN 12195-1 to europejski standard określający zasady obliczania sił mocujących i wymaganej liczby pasów transportowych. Jest to absolutnie niezbędne narzędzie dla każdego, kto chce prawidłowo i bezpiecznie mocować ładunki. Bez jej znajomości działamy "na czuja", co w transporcie jest niedopuszczalne. Warto również wspomnieć o normie PN-EN 12195-2, która szczegółowo określa wymagania techniczne dla samych pasów mocujących, gwarantując ich odpowiednią jakość i wytrzymałość.

Jakie siły działają na Twój ładunek podczas transportu?

Podczas jazdy na ładunek działają różne siły bezwładności, które mogą spowodować jego przemieszczenie. Norma EN 12195-1 precyzyjnie je określa:

• 0,8 g w kierunku jazdy (podczas hamowania) to największa siła, na którą musimy zwrócić uwagę.
• 0,5 g w kierunku przeciwnym do kierunku jazdy (przyśpieszanie) siła działająca przy ruszaniu.
• 0,5 g w kierunku poprzecznym (na zakrętach) siła działająca na boki.

To właśnie te wartości musimy uwzględnić w naszych obliczeniach, aby zapewnić, że ładunek pozostanie na swoim miejscu niezależnie od warunków na drodze.

Dwie podstawowe metody mocowania: siłowa (docisk) i kształtowa (blokowanie)

W praktyce transportowej wyróżniamy dwie główne metody mocowania ładunków, choć często stosuje się je komplementarnie:

Mocowanie siłowe (docisk), znane również jako opasanie od góry, polega na dociśnięciu ładunku do podłoża naczepy za pomocą pasów. Siła napięcia pasa (STF) zwiększa tarcie między ładunkiem a podłogą, co zapobiega jego przesuwaniu. Jest to najczęściej stosowana metoda.

Mocowanie kształtowe (blokowanie) polega na unieruchomieniu ładunku poprzez oparcie go o stałe elementy naczepy, takie jak ściany, burty, słupki, czy też za pomocą belek rozporowych. Ta metoda zapobiega przemieszczaniu się ładunku w danym kierunku.

Istnieje także mocowanie odciągami (bezpośrednie), gdzie pasy lub łańcuchy mocowane są bezpośrednio do ładunku i punktów mocowania na naczepie, zapobiegając jego ruchowi w konkretnym kierunku. Jest to często stosowane przy transporcie ciężkich maszyn.

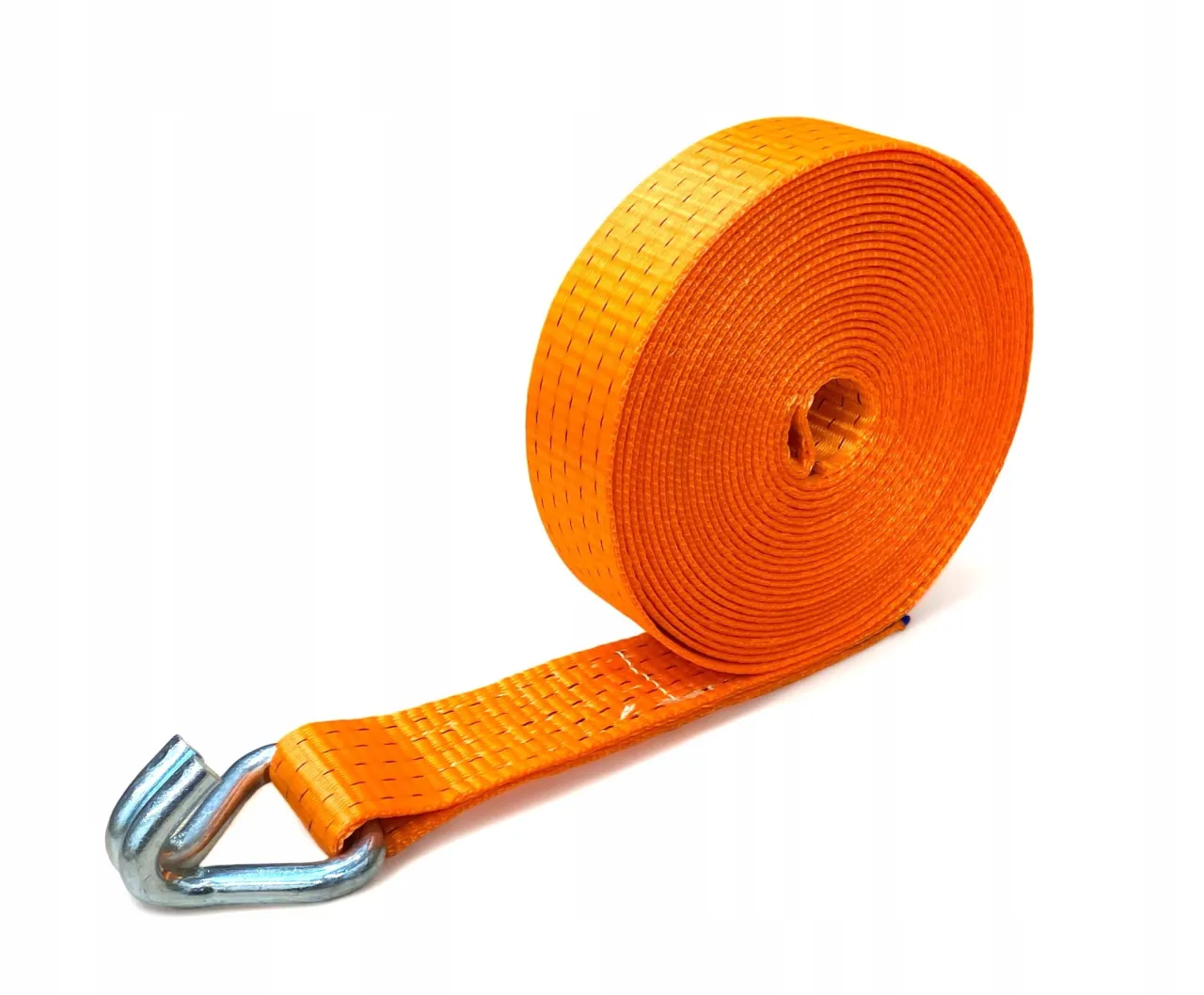

Jak czytać etykietę pasa transportowego?

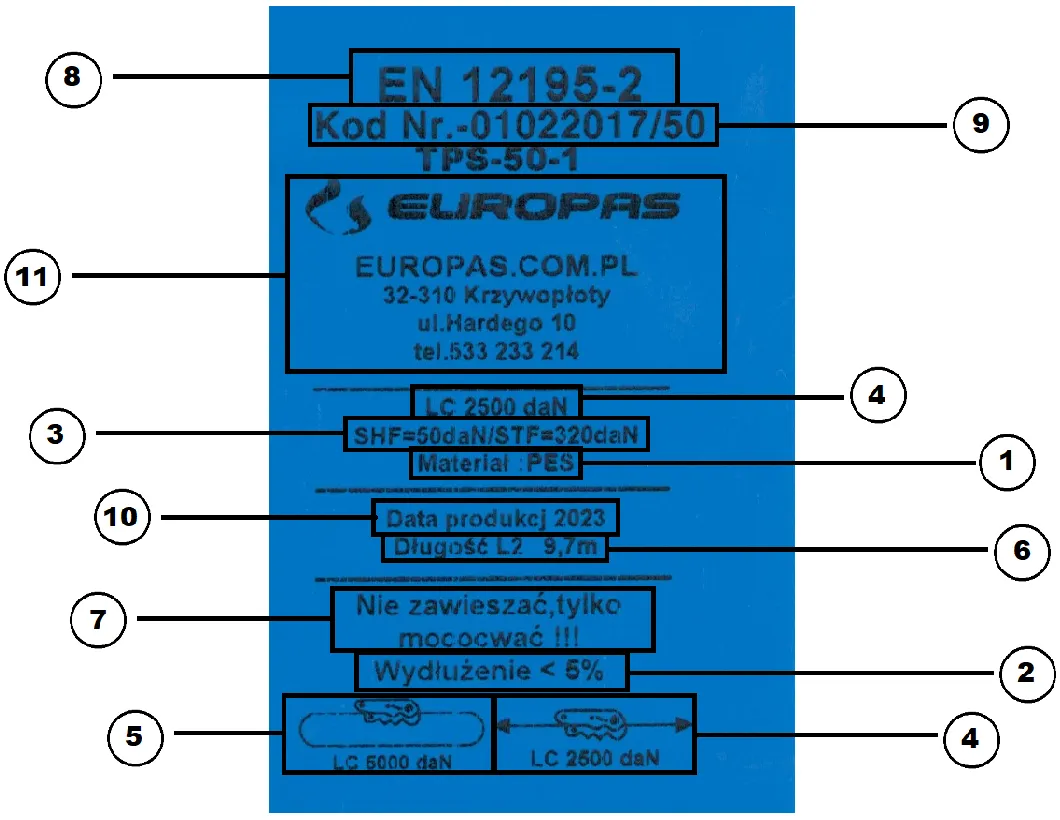

Etykieta pasa transportowego to prawdziwa skarbnica informacji. Zanim zaczniesz cokolwiek obliczać, musisz wiedzieć, jak ją prawidłowo odczytać. To właśnie na niej znajdziesz kluczowe parametry, które są niezbędne do bezpiecznego i zgodnego z normami zabezpieczenia ładunku.

Czym jest LC (Lashing Capacity) i jak wpływa na wybór pasa?

LC, czyli Lashing Capacity (zdolność mocowania), to maksymalna siła, jaką pas transportowy może przenieść bez zerwania. Jest to kluczowy parametr, który informuje nas o wytrzymałości pasa. Wartość LC wyrażana jest w dekaniutonach (daN), gdzie 1 daN odpowiada w przybliżeniu sile 1 kg. Na etykiecie znajdziesz zazwyczaj dwie wartości LC: jedną dla naciągu prostego (np. 2500 daN) i drugą dla opasania (zazwyczaj dwukrotność naciągu prostego, czyli 5000 daN). Wybierając pas, zawsze musisz upewnić się, że jego LC jest odpowiednie do wagi i charakteru ładunku.

STF (Standard Tension Force): najważniejszy parametr przy mocowaniu dociskiem

STF, czyli Standard Tension Force (nominalna siła napięcia), to siła, z jaką pas po napięciu napinaczem dociska ładunek do podłoża. Jest to absolutnie najważniejszy parametr, gdy stosujemy metodę mocowania dociskiem (opasanie od góry). To właśnie STF odpowiada za zwiększenie tarcia i stabilizację ładunku. Standardowe napinacze osiągają STF w granicach 300-350 daN, natomiast napinacze z dłuższą dźwignią, często nazywane napinaczami ERGO, mogą generować siłę STF rzędu 500-550 daN, co pozwala na użycie mniejszej liczby pasów.

SHF (Standard Hand Force): dlaczego nie wolno używać "przedłużek"?

SHF, czyli Standard Hand Force (nominalna siła ręczna), to siła, jaką można bezpiecznie przyłożyć do rączki napinacza podczas jego napinania. Standardowo wynosi ona 50 daN. Wiem, że pokusa użycia "przedłużki" do napinacza, aby mocniej dociągnąć pas, jest duża, ale muszę Was przed tym ostrzec. Jest to niebezpieczne i absolutnie zabronione! Użycie większej siły niż SHF może uszkodzić napinacz, a nawet zerwać pas, co w konsekwencji prowadzi do utraty zabezpieczenia ładunku i stwarza ogromne zagrożenie na drodze. Zawsze używajcie napinacza zgodnie z jego przeznaczeniem i bez dodatkowych narzędzi.

Jak precyzyjnie obliczyć wymaganą liczbę pasów?

Prawidłowe obliczenie liczby pasów to klucz do bezpiecznego transportu. Nie ma jednej stałej liczby, która pasowałaby do każdego ładunku to zawsze indywidualna kalkulacja. W tej sekcji przedstawię Wam przewodnik krok po kroku, jak to zrobić, opierając się na normie EN 12195-1.

Krok 1: Waga ładunku i współczynnik tarcia (μ) fundament obliczeń

Pierwszymi i najważniejszymi danymi do obliczeń są waga ładunku (m) oraz współczynnik tarcia (μ). Waga ładunku jest oczywista, ale współczynnik tarcia to parametr, który często jest niedoceniany. Określa on, jak duża siła jest potrzebna do przesunięcia ładunku po powierzchni naczepy i zależy od materiałów, które się ze sobą stykają (np. drewno-drewno, stal-drewno). Im wyższy współczynnik tarcia, tym mniej pasów będzie potrzebnych, ponieważ ładunek będzie naturalnie bardziej stabilny.

Jak maty antypoślizgowe mogą zmniejszyć liczbę pasów o połowę?

Maty antypoślizgowe to prawdziwi bohaterowie w świecie mocowania ładunków! Ich zastosowanie może dwu- lub nawet trzykrotnie zwiększyć współczynnik tarcia (μ). Co to oznacza w praktyce? Znaczącą redukcję liczby wymaganych pasów transportowych! Na przykład, jeśli bez mat potrzebowalibyśmy 4 pasów, z matami może wystarczyć 2. To nie tylko oszczędność czasu i pieniędzy, ale przede wszystkim zwiększenie bezpieczeństwa. Zawsze rekomenduję ich użycie, gdy tylko jest to możliwe.

Tabela współczynników tarcia dla najpopularniejszych materiałów

Krok 2: Zastosowanie siły STF z Twojego pasa w praktyce

Po ustaleniu wagi ładunku i współczynnika tarcia, przechodzimy do parametrów pasa. Kluczowa jest tutaj siła STF (Standard Tension Force), którą odczytujemy z etykiety pasa. To właśnie ta siła, generowana przez napinacz, dociska ładunek do podłoża naczepy, zwiększając siłę tarcia i tym samym stabilizując go. Im wyższe STF, tym efektywniejsze jest pojedyncze opasanie i tym mniej pasów teoretycznie potrzebujemy.

Krok 3: Rola kąta mocowania (α) dlaczego pas założony na płasko nie działa?

Nie każdy zdaje sobie sprawę, jak ogromne znaczenie ma kąt mocowania pasa (α), czyli kąt między pasem a podłogą naczepy. Optymalny kąt dla mocowania dociskiem mieści się w zakresie 35-90 stopni. Dlaczego to takie ważne? Ponieważ siła docisku pasa rozkłada się na dwie składowe: poziomą i pionową. Im mniejszy kąt, tym mniejsza siła pionowa, która dociska ładunek do podłoża. Jeśli pas jest założony niemal na płasko (kąt poniżej 35 stopni), jego skuteczność w dociskaniu ładunku drastycznie spada, a mocowanie staje się praktycznie bezużyteczne. Zawsze starajcie się, aby kąt był jak największy!

Krok 4: Składamy wszystko w całość praktyczny przykład obliczeniowy dla typowej palety

Przejdźmy do praktyki. Załóżmy, że mamy do zabezpieczenia typową paletę o wadze 1000 kg. Używamy standardowych pasów o STF 350 daN. Współczynnik tarcia między paletą a podłogą naczepy wynosi 0.3 (bez mat antypoślizgowych). Przyjmijmy, że pasy są założone pod kątem 90 stopni (idealnie pionowo).

1. Obliczamy siłę, którą musimy zabezpieczyć: Zgodnie z normą, największa siła działa do przodu (0.8g). Siła bezwładności = 0.8 * 1000 kg = 800 kg (czyli 800 daN).
2. Obliczamy siłę tarcia: Siła tarcia = współczynnik tarcia (μ) * waga ładunku = 0.3 * 1000 kg = 300 kg (czyli 300 daN).
3. Obliczamy siłę, którą pasy muszą zneutralizować: Siła do zneutralizowania = Siła bezwładności - Siła tarcia = 800 daN - 300 daN = 500 daN.
4. Obliczamy siłę docisku generowaną przez jeden pas: W przypadku kąta 90 stopni, siła docisku to praktycznie całe STF, czyli 350 daN (ponieważ sin(90) = 1, a cos(90) = 0, więc wzór upraszcza się do STF * sin(α)).
5. Obliczamy liczbę pasów: Liczba pasów = Siła do zneutralizowania / Siła docisku jednego pasa = 500 daN / 350 daN ≈ 1.42.

Ponieważ nie możemy użyć części pasa, musimy zastosować 2 pasy transportowe. To uproszczony przykład, ale pokazuje, jak ważne jest uwzględnienie wszystkich parametrów. Pamiętajcie, że w rzeczywistości wzory z normy są bardziej złożone i uwzględniają również siły boczne, ale ta kalkulacja daje Wam solidne podstawy.

Najczęstsze błędy przy mocowaniu ładunku i jak ich unikać

Nawet najlepsza teoria na nic się zda, jeśli w praktyce popełniamy podstawowe błędy. Z mojego doświadczenia wiem, że unikanie typowych pułapek jest równie ważne, jak znajomość wzorów. Przyjrzyjmy się najczęstszym błędom i sposobom ich eliminacji.

Błąd #1: Ignorowanie stanu technicznego pasów kiedy pas nadaje się do wyrzucenia?

• Przetarcia i przecięcia: Nawet niewielkie uszkodzenia włókien pasa, zwłaszcza na krawędziach, drastycznie zmniejszają jego wytrzymałość. Pas z widocznymi przetarciami należy natychmiast wycofać z użytku.
• Uszkodzenia szwów: Szwy to newralgiczne punkty pasa. Jeśli są poprzecierane, rozpruwają się lub są uszkodzone w jakikolwiek sposób, pas nie nadaje się do dalszego użytku.
• Deformacje i uszkodzenia napinacza: Wygięta rączka, uszkodzony mechanizm zapadkowy, pęknięcia metalowych elementów to wszystko dyskwalifikuje napinacz. Pamiętajcie, że napinacz jest tak samo ważny jak sam pas.
• Zanieczyszczenia chemiczne: Kontakt pasa z olejami, smarami, kwasami czy innymi substancjami chemicznymi może osłabić jego strukturę, nawet jeśli uszkodzenia nie są widoczne gołym okiem.

Zawsze przed użyciem pasa dokładnie go sprawdźcie. Jeśli macie jakiekolwiek wątpliwości co do jego stanu technicznego, lepiej go wymienić niż ryzykować.

Błąd #2: Niewłaściwy dobór metody mocowania do rodzaju ładunku

Nie każdy ładunek można zabezpieczyć w ten sam sposób. Wybór metody mocowania musi być dopasowany do jego specyfiki:

• Mocowanie dociskiem (opasanie) świetnie sprawdza się przy ładunkach o regularnych kształtach, które mają dużą powierzchnię styku z podłogą i można je skutecznie docisnąć (np. palety, skrzynie).
• Mocowanie kształtowe (blokowanie) jest idealne dla ładunków, które można stabilnie oprzeć o ściany, burty lub inne elementy konstrukcyjne naczepy, zapobiegając ich przesuwaniu (np. rolki papieru, beczki).
• Mocowanie odciągami (bezpośrednie) jest niezbędne przy transporcie ciężkich maszyn, pojazdów budowlanych czy elementów konstrukcyjnych, gdzie wymagane jest unieruchomienie ładunku w każdym kierunku.

Zawsze zastanówcie się, jaka metoda będzie najskuteczniejsza dla danego towaru.

Błąd #3: Zapominanie o narożnikach ochronnych i ich konsekwencje

Narożniki ochronne to małe, często niedoceniane elementy, które pełnią dwie kluczowe funkcje. Po pierwsze, chronią pasy transportowe przed przetarciem na ostrych krawędziach ładunku, co znacząco wydłuża ich żywotność i zapobiega uszkodzeniom. Po drugie, chronią sam ładunek przed uszkodzeniem przez zbyt mocno napięty pas, który mógłby wbić się w kartony czy inne delikatne opakowania. Brak narożników to nie tylko ryzyko zniszczenia pasa, ale także reklamacji i strat finansowych związanych z uszkodzonym towarem.

Błąd #4: Złe rozmieszczenie ładunku na naczepie jak wpływa na stabilność?

Nawet perfekcyjnie zamocowany ładunek może stać się zagrożeniem, jeśli jest źle rozmieszczony na naczepie. Niewłaściwe rozłożenie masy, np. zbyt duży ciężar na jednej stronie lub zbyt daleko od osi, może drastycznie wpłynąć na stabilność pojazdu. Grozi to utratą kontroli nad ciężarówką, zwłaszcza na zakrętach, przy hamowaniu czy na nierównościach. Zawsze dążcie do równomiernego rozłożenia ciężaru, z uwzględnieniem dopuszczalnych nacisków na osie i równowagi pojazdu. To podstawa bezpiecznej jazdy.

Mocowanie ładunków niestandardowych: co, jeśli pasy to za mało?

W standardowych sytuacjach pasy transportowe są naszym głównym narzędziem. Jednak w transporcie często spotykamy się z ładunkami niestandardowymi, o nietypowych kształtach, gabarytach lub wymagającymi szczególnego traktowania. W takich przypadkach same pasy mogą okazać się niewystarczające i musimy sięgnąć po dodatkowe środki.

Kiedy i jak stosować belki oraz drążki rozporowe?

Belki i drążki rozporowe to doskonałe narzędzia do stabilizacji ładunków, szczególnie gdy mamy do czynienia z pustymi przestrzeniami w naczepie lub ładunkami, które nie wypełniają całej szerokości czy długości. Mogą być używane do blokowania ładunku wzdłużnie lub poprzecznie, zapobiegając jego przesuwaniu. Są niezastąpione przy ładunkach o nieregularnych kształtach, które trudno jest stabilnie oprzeć o ściany. Pamiętajcie, aby zawsze mocować je pewnie i sprawdzać ich wytrzymałość, aby skutecznie spełniały swoją rolę.

Odciągi łańcuchowe niezbędne przy transporcie maszyn i ciężkiego sprzętu

Przy transporcie ciężkich maszyn budowlanych, rolniczych, pojazdów specjalistycznych czy elementów stalowych, pasy transportowe często są niewystarczające. W takich przypadkach odciągi łańcuchowe są absolutnym standardem. Charakteryzują się znacznie większą wytrzymałością na zerwanie i są w stanie przenieść ogromne siły. Łańcuchy mocuje się bezpośrednio do punktów kotwiczenia na maszynie i na naczepie, zapewniając jej pełne unieruchomienie. Zawsze upewnijcie się, że używacie łańcuchów o odpowiedniej klasie wytrzymałości i że są one prawidłowo napięte.

Worki sztauerskie (poduszki powietrzne): idealne do wypełniania pustych przestrzeni

Worki sztauerskie, zwane również poduszkami powietrznymi, to niezwykle skuteczne rozwiązanie do wypełniania pustych przestrzeni między ładunkiem a ścianami naczepy lub między poszczególnymi partiami towaru. Po umieszczeniu w luce, worki są pompowane powietrzem, tworząc stabilną barierę, która zapobiega przemieszczaniu się ładunku. Są szczególnie przydatne przy ładunkach delikatnych, które mogłyby zostać uszkodzone przez twarde belki rozporowe, a także przy ładunkach o nieregularnych kształtach. To proste, ale bardzo efektywne narzędzie, które znacząco zwiększa bezpieczeństwo.

Przeczytaj również: Naczepa z ruchomą podłogą: Do czego służy i czy warto w nią inwestować?

Podsumowanie: Jak zapewnić 100% bezpieczeństwa i spać spokojnie w trasie?

Checklista kierowcy: 5 punktów do sprawdzenia przed każdym wyjazdem

1. Stan pasów i osprzętu: Sprawdź, czy pasy nie mają przetarć, przecięć, uszkodzonych szwów, a napinacze działają prawidłowo.
2. Liczba pasów: Upewnij się, że liczba pasów jest zgodna z obliczeniami dla danego ładunku i normą EN 12195-1.
3. Napięcie pasów: Sprawdź, czy wszystkie pasy są odpowiednio napięte, ale bez użycia niebezpiecznych przedłużek.
4. Narożniki ochronne: Zweryfikuj, czy na wszystkich ostrych krawędziach ładunku zastosowano narożniki ochronne.
5. Rozmieszczenie ładunku i dodatkowe zabezpieczenia: Upewnij się, że ładunek jest równomiernie rozłożony, a ewentualne puste przestrzenie są wypełnione (np. belkami, workami sztauerskimi).

Dobre praktyki, które świadczą o Twoim profesjonalizmie

Pamiętajcie, że bezpieczeństwo w transporcie to ciągły proces. Regularne szkolenia, aktualizowanie wiedzy na temat przepisów i norm, a także inwestowanie w wysokiej jakości sprzęt to podstawa. Jako Bruno Piotrowski zawsze podkreślam, że profesjonalizm to nie tylko umiejętność prowadzenia pojazdu, ale także dbałość o każdy detal związany z ładunkiem. Stosowanie się do zasad, korzystanie z mat antypoślizgowych, narożników ochronnych i innych akcesoriów to nie tylko wymóg, ale przede wszystkim świadectwo Waszej odpowiedzialności. Dzięki temu nie tylko unikniecie kar, ale przede wszystkim zapewnicie bezpieczeństwo sobie, innym uczestnikom ruchu i przewożonemu towarowi, co pozwoli Wam spać spokojnie w trasie.
