Motylek do holowania: Zbuduj sam, ale czy warto ryzykować?

Samodzielne holowanie pojazdu to często konieczność, a "motylek", czyli sztywny hol, jest w tym celu znacznie bezpieczniejszym i bardziej stabilnym rozwiązaniem niż tradycyjna linka. W tym praktycznym poradniku pokażę Ci, jak krok po kroku zbudować własny sztywny hol, jednocześnie zwracając uwagę na kluczowe kwestie bezpieczeństwa i obowiązujące przepisy ruchu drogowego w Polsce. Pamiętaj, że odpowiedzialność za solidność konstrukcji spoczywa na Tobie.

Motylek do holowania: co to jest i dlaczego warto zrobić go samodzielnie?

Kiedy mówimy o "motylku" do holowania, mamy na myśli nic innego jak sztywny hol metalową konstrukcję, która na stałe łączy pojazd holujący z tym holowanym. Jego podstawowe zastosowanie to oczywiście transport unieruchomionego samochodu, ale w sposób znacznie bardziej kontrolowany i bezpieczny niż przy użyciu elastycznej linki. Główna różnica polega na tym, że "motylek" utrzymuje stałą odległość między pojazdami, co całkowicie eliminuje ryzyko niebezpiecznych szarpnięć, które są zmorą holowania na lince. Dzięki temu kierowca pojazdu holującego ma znacznie większą kontrolę nad całym zestawem, a holowany pojazd jest stabilniejszy.

Zalety posiadania "motylka": kiedy jest on niezastąpiony?

Choć linka holownicza jest popularna, istnieją sytuacje, w których "motylek" staje się absolutnie niezastąpiony, a czasem wręcz obowiązkowy:

• Niesprawny układ hamulcowy: Jeśli holowany pojazd ma niesprawny jeden z dwóch układów hamulcowych, przepisy jasno nakazują użycie sztywnego holu. Linka w takiej sytuacji jest niedopuszczalna i niebezpieczna.
• Zwiększona kontrola i bezpieczeństwo: W trudnych warunkach, na przykład na śliskiej nawierzchni, w deszczu czy przy silnym wietrze, sztywny hol zapewnia znacznie lepszą stabilność i przewidywalność zachowania holowanego pojazdu.
• Długie dystanse: Przy holowaniu na dłuższych trasach, "motylek" znacząco redukuje zmęczenie kierowców, ponieważ nie muszą oni tak intensywnie skupiać się na utrzymywaniu stałego napięcia linki.
• Pojazdy cięższe i większe: Holowanie dużych samochodów osobowych, dostawczych czy terenowych jest znacznie bezpieczniejsze i łatwiejsze przy użyciu sztywnego holu, który lepiej radzi sobie z masą.
• Brak doświadczenia: Jeśli jeden z kierowców nie ma dużego doświadczenia w holowaniu, "motylek" minimalizuje ryzyko błędów i niebezpiecznych sytuacji.

Pokusa samodzielnej budowy: oszczędność czy ryzyko?

Wielu z nas, w tym i ja, lubi majsterkować i szuka sposobów na oszczędności. Samodzielna budowa "motylka" do holowania wydaje się kuszącą opcją w końcu gotowe, certyfikowane produkty potrafią sporo kosztować. Potencjalne oszczędności na materiałach i robociźnie są główną motywacją. Muszę jednak jasno powiedzieć, że ta pokusa wiąże się z ogromnym ryzykiem. Nie chodzi tylko o to, czy konstrukcja będzie działać, ale przede wszystkim o bezpieczeństwo Twoje, innych uczestników ruchu i odpowiedzialność prawną. Niewłaściwie wykonany sztywny hol to nie tylko strata pieniędzy, ale przede wszystkim potencjalne zagrożenie wypadkiem o poważnych konsekwencjach.

Prawo o holowaniu: co musisz wiedzieć zanim zbudujesz "motylka"?

Zanim w ogóle pomyślisz o cięciu i spawaniu, musisz zrozumieć, że holowanie pojazdów, nawet na sztywnym holu, jest ściśle regulowane przepisami prawa drogowego. Dobra wiadomość jest taka, że samodzielnie wykonany sztywny hol jest legalny w Polsce. Ale uwaga ta legalność jest warunkowa! Musi on spełniać szereg rygorystycznych wymagań dotyczących bezpieczeństwa, wytrzymałości i sposobu użytkowania. Nie ma tu miejsca na improwizację czy pójście na skróty. Jako Bruno Piotrowski, zawsze podkreślam, że znajomość i przestrzeganie przepisów to podstawa.

Przepisy, które musisz znać: prędkość, oznakowanie i wymagania techniczne

Oto kluczowe przepisy, które każdy, kto myśli o holowaniu na sztywnym holu, musi mieć w małym palcu:

• Wymagania dla pojazdu holowanego:
  • Musi mieć sprawny układ kierowniczy. Bez tego holowanie jest absolutnie zabronione.
  • Musi mieć sprawny co najmniej jeden układ hamulcowy. Jeśli oba układy hamulcowe są niesprawne, holowanie jest niedopuszczalne.
  • W pojeździe holowanym musi znajdować się kierowca, który posiada uprawnienia do kierowania tym pojazdem i może nim sterować.
• Dopuszczalna prędkość:
  • W obszarze zabudowanym maksymalna prędkość holowania to 30 km/h.
  • Poza obszarem zabudowanym maksymalna prędkość holowania to 60 km/h.
• Obowiązkowe oznakowanie pojazdów:
  • Pojazd holowany musi być oznaczony z tyłu, po lewej stronie, trójkątem ostrzegawczym.
  • W warunkach niedostatecznej widoczności (np. w nocy, we mgle, w deszczu) pojazd holowany musi mieć włączone światła pozycyjne.
  • Pojazd holujący musi mieć włączone światła mijania.
• Odległość między pojazdami: Sztywny hol musi zapewniać taką odległość, aby nie było ryzyka najechania pojazdu holującego na holowany, ani utraty stabilności zestawu. Zazwyczaj jest to od 2 do 3 metrów.

Kiedy holowanie na sztywnym holu jest obowiązkowe?

Istnieją konkretne sytuacje, w których przepisy nie pozostawiają nam wyboru i nakazują użycie sztywnego holu, a nie linki. Najważniejszy przypadek to ten, o którym już wspomniałem: gdy pojazd holowany ma niesprawny jeden z dwóch układów hamulcowych. W takiej sytuacji elastyczna linka nie zapewnia wystarczającego bezpieczeństwa, ponieważ holowany pojazd nie jest w stanie odpowiednio hamować, a sztywny hol pozwala na przeniesienie siły hamowania z pojazdu holującego. Jest to kluczowe dla bezpieczeństwa i musisz o tym pamiętać.

Homologacja i certyfikaty: czy Twój "motylek" musi je posiadać?

To bardzo ważne pytanie, które często pojawia się w dyskusjach. Wbrew pozorom, przepisy prawa drogowego w Polsce nie wymagają homologacji dla samego sztywnego holu. Nie jest on traktowany jako osobny pojazd (jak np. przyczepa), więc nie musi posiadać własnego dowodu rejestracyjnego czy certyfikatu TUV GS, jak niektóre gotowe produkty. Jednak to nie zwalnia Cię z odpowiedzialności! Twój samodzielnie wykonany "motylek" musi być bezpieczny, stabilny i wytrzymały. Musi spełniać ogólne zasady bezpieczeństwa technicznego i być wykonany z materiałów o odpowiedniej wytrzymałości, aby zapewnić pewne połączenie pojazdów i przenieść wszystkie siły działające podczas holowania. To Ty, jako konstruktor i użytkownik, ponosisz pełną odpowiedzialność za jego jakość i bezpieczeństwo.

Projektowanie "motylka": przewodnik po materiałach i narzędziach

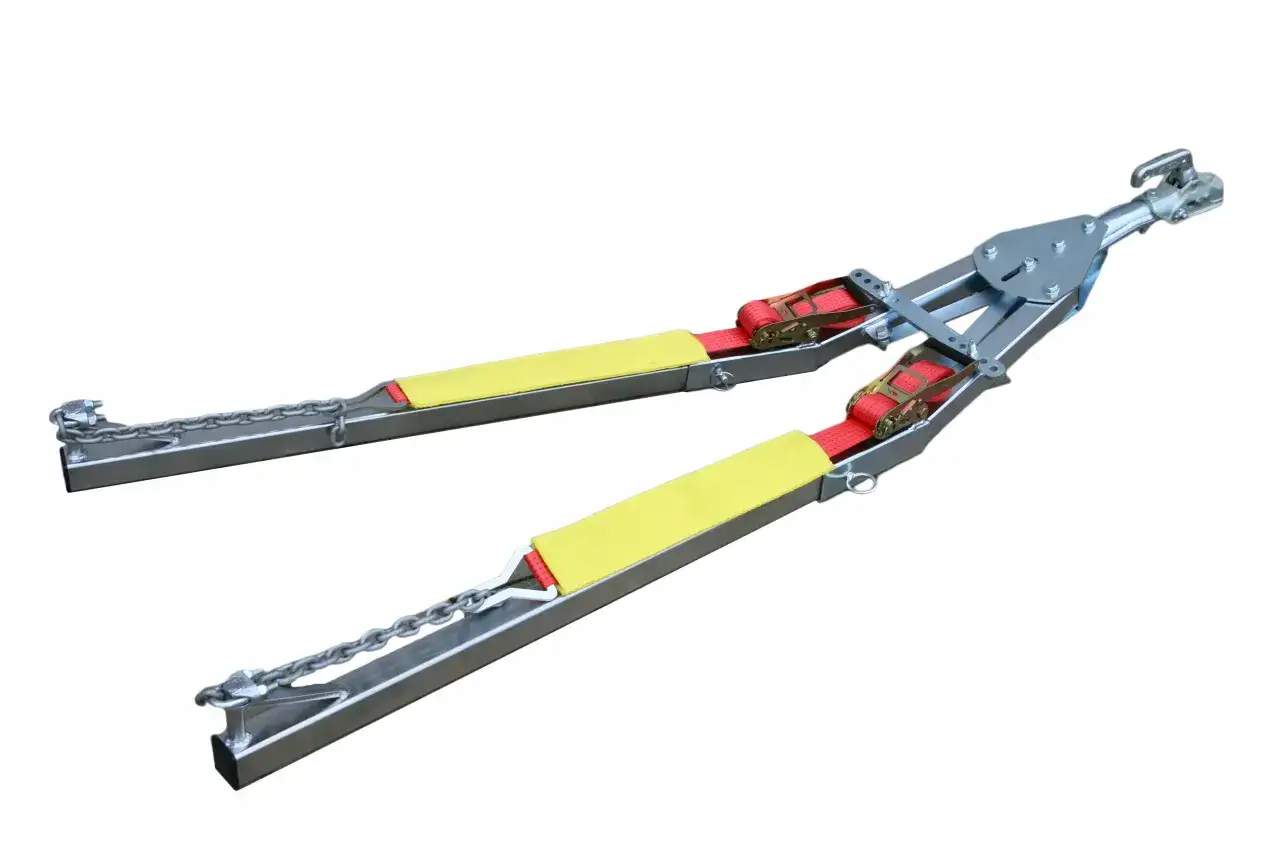

Typowa konstrukcja "motylka" to zazwyczaj dwa ramiona, które zbiegają się w jednym punkcie od strony haka holującego pojazdu holującego, a następnie rozchodzą się do dwóch punktów mocowania w pojeździe holowanym. Te punkty mocowania to często wahacze, specjalne otwory w podłużnicach lub inne wzmocnione elementy ramy. Kluczowym elementem zwiększającym sztywność i stabilność całej konstrukcji jest poprzeczka, która łączy oba ramiona. Pamiętaj, że konstrukcja musi być dopasowana do konkretnego auta uniwersalne rozwiązania często okazują się kompromisem, który może obniżyć bezpieczeństwo. Zawsze zalecam dokładne wymierzenie i przemyślenie punktów mocowania w holowanym pojeździe.

Wybór stali: Jaki profil lub rura zapewni maksymalną wytrzymałość?

Wybór odpowiedniego materiału to absolutna podstawa. Nie ma tu miejsca na oszczędności czy kompromisy. Musisz postawić na grube profile stalowe, solidne rury metalowe o odpowiedniej średnicy ścianki lub wytrzymałe ceowniki. Zwróć uwagę na gatunek stali powinna być to stal konstrukcyjna o wysokiej wytrzymałości. Unikaj cienkościennych profili czy rur, które mogą ulec deformacji lub pęknięciu pod obciążeniem. Pamiętaj, że konstrukcja musi przenieść nie tylko ciężar holowanego pojazdu, ale także siły dynamiczne powstające podczas ruszania, hamowania i skręcania. Zawsze lepiej przesadzić z grubością materiału niż ryzykować jego pęknięcie.

Kluczowy element: Jak dobrać odpowiednie zaczepy i śruby mocujące?

Materiały na ramiona to jedno, ale to zaczepy i śruby mocujące są prawdziwymi bohaterami, które muszą przenieść całe obciążenie. Muszą to być mocne, atestowane zaczepy lub haki, które idealnie pasują do punktów montażowych w obu pojazdach. Nie używaj prowizorycznych rozwiązań! Warto zainwestować w zaczepy, które są przeznaczone do dużych obciążeń. Często stosuje się również systemy na śrubę rzymską, które pozwalają na precyzyjne kasowanie luzów w konstrukcji, co dodatkowo zwiększa stabilność i bezpieczeństwo. Śruby mocujące muszą być wysokiej klasy, najlepiej z oznaczeniem wytrzymałości (np. 8.8 lub 10.9) i zabezpieczone przed odkręceniem, np. nakrętkami samokontrującymi lub podkładkami sprężystymi.

Niezbędny warsztat: Lista narzędzi, bez których nie dasz rady

Do samodzielnej budowy "motylka" potrzebujesz nie tylko odpowiednich materiałów, ale i solidnego zestawu narzędzi. Oto lista podstawowych, bez których ani rusz:

• Spawarka: Najlepiej migomat (MIG/MAG) lub spawarka elektrodowa, umożliwiająca wykonanie mocnych i trwałych spawów.
• Szlifierka kątowa: Z tarczami do cięcia metalu i szlifowania (do przygotowania powierzchni i obróbki spawów).
• Miarka i kątownik: Do precyzyjnego mierzenia i wyznaczania kątów.
• Marker lub kreda: Do oznaczania linii cięcia i spawania.
• Zaciski stolarskie lub spawalnicze: Do stabilnego mocowania elementów podczas spawania.
• Wiertarka: Z wiertłami do metalu, do wykonania otworów pod śruby.
• Klucze płaskie i nasadowe: Do montażu zaczepów i śrub.
• Młotek: Do drobnych korekt i pasowania elementów.
• Środki ochrony osobistej: Rękawice, okulary ochronne, przyłbica spawalnicza bezpieczeństwo przede wszystkim!

Budowa "motylka" krok po kroku: instrukcja dla majsterkowicza

1. Precyzyjne mierzenie i cięcie: Zacznij od dokładnego zwymiarowania wszystkich elementów. Zmierz odległości między punktami mocowania w pojeździe holowanym oraz odległość do haka holowniczego pojazdu holującego. Pamiętaj o zachowaniu odpowiednich kątów i symetrii. Użyj szlifierki kątowej do precyzyjnego cięcia profili stalowych. Każdy błąd na tym etapie będzie się mścił później.
2. Przygotowanie powierzchni do spawania: Przed spawaniem wszystkie krawędzie i powierzchnie, które będą łączone, muszą być dokładnie oczyszczone z rdzy, farby, smaru i innych zanieczyszczeń. Użyj szlifierki z tarczą lamelkową lub drucianej szczotki. Czyste powierzchnie to gwarancja mocnego i trwałego spawu.
3. Wykonanie bardzo solidnych spawów: To jest najważniejszy etap. Spawy muszą być wykonane profesjonalnie i być niezwykle solidne. Nie oszczędzaj na materiale spawalniczym i poświęć czas na naukę, jeśli nie masz doświadczenia. Spawy muszą przenieść ogromne siły działające podczas holowania. Każdy słaby spaw to potencjalna katastrofa. Zawsze wykonuję spawy z dużą starannością, sprawdzając ich jakość wizualnie, a czasem nawet testując udarowo.
4. Montaż zaczepów: Zaczepy to kolejny krytyczny punkt. Muszą być zamocowane w taki sposób, aby zapewnić pewne i bezpieczne połączenie z pojazdami. Jeśli używasz śrub, otwory muszą być precyzyjnie wywiercone, a śruby odpowiednio dobrane i mocno dokręcone, najlepiej z użyciem podkładek zabezpieczających. Zawsze upewnij się, że zaczepy mają odpowiednią swobodę ruchu, aby nie blokowały się podczas manewrowania.
5. Zabezpieczenie konstrukcji przed korozją: Po zakończeniu spawania i montażu, całą konstrukcję należy dokładnie oczyścić i zabezpieczyć przed korozją. Najlepiej jest ją pomalować farbą antykorozyjną, a następnie farbą nawierzchniową. Możesz również rozważyć cynkowanie ogniowe, które zapewni najtrwalszą ochronę, ale jest droższe. Dobre zabezpieczenie wydłuży żywotność Twojego "motylka" i zapewni mu estetyczny wygląd.

Unikaj tych błędów: najczęstsze wady konstrukcyjne "motylka"

Zbyt słaby materiał

To jeden z najpoważniejszych błędów, jakie widziałem. Użycie zbyt cienkich profili, rur o małej ściance lub stali niskiej jakości to proszenie się o kłopoty. Pod obciążeniem, zwłaszcza podczas hamowania awaryjnego czy gwałtownego manewru, taki materiał może po prostu pęknąć lub się zgiąć. Skutki mogą być tragiczne od uszkodzenia holowanego pojazdu, przez utratę kontroli nad zestawem, aż po poważny wypadek drogowy. Zawsze stawiaj na materiały o sprawdzonej wytrzymałości, nawet jeśli wiąże się to z większym kosztem.

Niewłaściwe punkty mocowania do samochodu

Wybór słabych lub niewłaściwych punktów mocowania w pojeździe holowanym to kolejny krytyczny błąd. Nie możesz po prostu przymocować "motylka" do zderzaka czy cienkiej blachy. Punkty mocowania muszą być strukturalnymi elementami ramy lub podwozia samochodu, które są zaprojektowane do przenoszenia dużych obciążeń, np. wahacze, wzmocnione podłużnice. Niewłaściwe mocowanie może doprowadzić do wyrwania się zaczepów, uszkodzenia karoserii pojazdu holowanego, a w konsekwencji do jego odłączenia się od holu. To nie tylko kosztowna naprawa, ale przede wszystkim ogromne zagrożenie na drodze.

Niewłaściwe spawy to ukryta bomba zegarowa. Nawet jeśli na pierwszy rzut oka wyglądają solidnie, ich wewnętrzna struktura może być wadliwa, prowadząc do nagłego pęknięcia w najmniej odpowiednim momencie. Profesjonalne wykonanie spawów jest absolutnie kluczowe dla bezpieczeństwa.

Amatorskie spawy: ukryta bomba zegarowa

Jak już wspomniałem, spawy to serce każdego "motylka". Amatorskie, słabe spawy, wykonane bez odpowiedniego sprzętu, doświadczenia czy przygotowania powierzchni, to ukryta bomba zegarowa. Mogą one wyglądać solidnie z zewnątrz, ale ich wewnętrzna struktura może być porowata, krucha lub nie mieć odpowiedniej penetracji. Wystarczy jedno mocniejsze szarpnięcie, gwałtowne hamowanie czy nierówność na drodze, aby taki spaw pękł. Skutki są oczywiste: utrata kontroli nad holowanym pojazdem, który staje się niekontrolowanym pociskiem, a w konsekwencji poważny wypadek. Jeśli nie jesteś pewien swoich umiejętności spawalniczych, zleć to zadanie profesjonaliście. To inwestycja w bezpieczeństwo, której nie da się przecenić.

Bezpieczne holowanie: jak używać "motylka" DIY?

Nawet najlepiej wykonany "motylek" nie zapewni bezpieczeństwa, jeśli nie będzie prawidłowo podłączony i używany. Oto szczegółowa procedura:

1. Sprawdzenie punktów mocowania: Przed podłączeniem upewnij się, że punkty mocowania w obu pojazdach są czyste, nieuszkodzone i gotowe do przyjęcia zaczepów.
2. Podłączenie do pojazdu holowanego: Najpierw podłącz ramiona "motylka" do punktów mocowania w pojeździe holowanym. Upewnij się, że zaczepy są prawidłowo osadzone, a śruby (jeśli są używane) są mocno dokręcone i zabezpieczone. Sprawdź, czy nie ma luzów.
3. Podłączenie do pojazdu holującego: Następnie podłącz pojedynczy zaczep "motylka" do haka holowniczego pojazdu holującego. Upewnij się, że jest on pewnie zapięty i zabezpieczony, zgodnie z instrukcją producenta haka.
4. Ostateczna kontrola: Po podłączeniu wszystkich elementów, wykonaj wizualną kontrolę całego zestawu. Sprawdź, czy wszystkie połączenia są pewne, śruby dokręcone, a "motylek" nie ma żadnych widocznych uszkodzeń. Upewnij się, że odległość między pojazdami jest stała i odpowiednia.
5. Oznakowanie: Nie zapomnij o prawidłowym oznakowaniu pojazdu holowanego trójkątem ostrzegawczym i włączeniu świateł pozycyjnych (jeśli warunki tego wymagają).

Technika jazdy z autem na sztywnym holu: Poradnik dla obu kierowców

Holowanie na sztywnym holu wymaga szczególnej uwagi i współpracy obu kierowców. Jako Bruno Piotrowski, zawsze radzę, aby przed wyruszeniem w drogę ustalić sygnały komunikacyjne. Kierowca pojazdu holującego powinien pamiętać o płynnym ruszaniu i hamowaniu gwałtowne ruchy mogą obciążać konstrukcję holu i destabilizować zestaw. Należy unikać gwałtownych ruchów kierownicą i zawsze zachowywać większą odległość od poprzedzających pojazdów, aby mieć więcej czasu na reakcję. Kierowca pojazdu holowanego ma równie ważną rolę: musi być czujny, mieć sprawne układy kierowniczy i hamulcowy, i w razie potrzeby wspomagać hamowanie. Obaj kierowcy powinni jechać z umiarkowaną prędkością, dostosowaną do warunków drogowych i limitów prawnych.

Test obciążeniowy: Jak sprawdzić wytrzymałość konstrukcji przed pierwszą trasą?

Zanim wyruszysz w dłuższą trasę, koniecznie przeprowadź wstępny test obciążeniowy Twojego "motylka". Nie musisz od razu holować na autostradzie. Zacznij od krótkiej przejażdżki po bezpiecznym, mało ruchliwym terenie. Podłącz "motylka" do obu pojazdów i wykonaj kilka manewrów: płynne ruszanie, delikatne hamowanie, skręty w lewo i prawo. Obserwuj zachowanie holu czy nie ma niepokojących luzów, odgłosów, czy nic się nie wygina. Po zatrzymaniu sprawdź wszystkie spawy i punkty mocowania pod kątem pęknięć, odkształceń czy poluzowania. Taki test pozwoli Ci upewnić się co do wytrzymałości konstrukcji i zminimalizować ryzyko niespodzianek na drodze.

"Motylek" DIY czy gotowy produkt? Uczciwe porównanie

Wielu z nas zastanawia się, czy gra jest warta świeczki. Budując "motylka" samodzielnie, faktycznie możesz zaoszczędzić na początkowym koszcie zakupu gotowego produktu. Musisz jednak doliczyć do tego koszty materiałów (stal, zaczepy, śruby), narzędzi (jeśli ich nie masz, spawarka to spory wydatek) oraz przede wszystkim wartość swojego czasu i pracy. Jeśli doliczysz do tego potencjalne koszty poprawek, malowania czy nawet wynajęcia spawacza, oszczędności mogą okazać się iluzoryczne. Co więcej, gotowe, certyfikowane produkty zazwyczaj przechodzą rygorystyczne testy i są objęte gwarancją, co daje pewność co do ich jakości i bezpieczeństwa.

Odpowiedzialność prawna w razie wypadku: co musisz wiedzieć?

To jest kluczowa kwestia, którą musisz mieć na uwadze. Jako Bruno Piotrowski, muszę Cię jasno ostrzec: użytkownik samodzielnie wykonanego holu ponosi pełną odpowiedzialność prawną za wszelkie szkody lub wypadki, które powstaną w wyniku jego uszkodzenia, niewłaściwego użycia lub wad konstrukcyjnych. Jeśli Twój "motylek" pęknie, odłączy się, spowoduje kolizję lub wypadek, to Ty będziesz odpowiadał za wszelkie konsekwencje zarówno materialne, jak i osobowe. Ubezpieczenie OC pojazdu holującego może nie pokryć szkód, jeśli zostanie udowodnione, że przyczyną wypadku była wadliwa, samodzielnie wykonana konstrukcja. To ogromne ryzyko, które trzeba świadomie podjąć.

Przeczytaj również: Holowanie automatu: Bezpieczne zasady, by nie zniszczyć skrzyni

Czy gra jest warta świeczki? Kiedy lepiej postawić na certyfikowany produkt?

Po przeanalizowaniu wszystkich aspektów, muszę uczciwie stwierdzić, że samodzielna budowa "motylka" to zadanie dla osób z dużym doświadczeniem w obróbce metalu, spawaniu i doskonałą znajomością przepisów oraz zasad bezpieczeństwa. Jeśli nie masz pewności co do swoich umiejętności, dostępu do profesjonalnego sprzętu i materiałów, a przede wszystkim nie jesteś gotów wziąć na siebie pełnej odpowiedzialności za ewentualne konsekwencje, to zdecydowanie lepiej jest zainwestować w gotowy, certyfikowany sztywny hol. Produkty z certyfikatem (np. TUV GS) dają znacznie wyższe bezpieczeństwo i przede wszystkim spokój ducha. Czasem te "zaoszczędzone" pieniądze nie są warte ryzyka, jakie niesie ze sobą samodzielna, nie do końca profesjonalna konstrukcja. Moim zdaniem, w kwestii bezpieczeństwa na drodze, zawsze warto postawić na sprawdzone i certyfikowane rozwiązania.
