Precyzyjne obliczanie kubatury naczepy to kluczowa umiejętność w branży TSL, pozwalająca na optymalne wykorzystanie przestrzeni ładunkowej, redukcję kosztów transportu i zwiększenie rentowności. Jako Bruno Piotrowski, przez lata obserwowałem, jak błędne szacunki prowadzą do niepotrzebnych strat. Ten artykuł dostarczy Ci praktycznych wskazówek, wzorów i przykładów, dzięki którym opanujesz tę sztukę i unikniesz kosztownych błędów, optymalizując każdy załadunek.
Jak precyzyjnie obliczyć kubaturę naczepy kluczowe zasady i praktyczne wymiary
- Kubatura naczepy to objętość przestrzeni ładunkowej, obliczana wzorem: Długość wewnętrzna x Szerokość wewnętrzna x Wysokość wewnętrzna.
- Należy zawsze używać wymiarów wewnętrznych naczepy, aby uzyskać realną przestrzeń dostępną dla ładunku.
- Standardowa naczepa typu firanka/plandeka oferuje około 92-93 m³ objętości (13,6 x 2,48 x 2,75 m).
- Naczepa Mega, dzięki zwiększonej wysokości, osiąga około 100 m³ (13,6 x 2,48 x 3,00 m).
- Zestawy przestrzenne Jumbo zapewniają największą kubaturę, dochodzącą do 115-120 m³.
- Naczepy chłodnie mają mniejszą kubaturę (ok. 87 m³) z powodu grubości ścian izolacyjnych.
- Metr ładowany (LDM) to miara powierzchni (1 metr długości naczepy), używana głównie w transporcie drobnicowym, a nie objętości.
- Unikaj błędów, takich jak mylenie wymiarów wewnętrznych z zewnętrznymi oraz ignorowanie elementów zmniejszających przestrzeń (np. słupki, nadkola, agregaty).
Kubatura a ładowność poznaj fundamentalną różnicę
W mojej praktyce często spotykam się z myleniem dwóch fundamentalnych pojęć: kubatury i ładowności. Choć obie są absolutnie kluczowe w planowaniu transportu, odnoszą się do zupełnie różnych aspektów. Kubatura to objętość dostępnej przestrzeni ładunkowej, wyrażana w metrach sześciennych (m³). Mówiąc prościej, to, ile "powietrza" jest w naczepie, które możemy wypełnić towarem. Z kolei ładowność to maksymalna masa towaru, jaką pojazd może bezpiecznie przewieźć, wyrażana w tonach. Rozumienie tej różnicy jest podstawą efektywnego planowania nie zawsze bowiem największa objętość oznacza największą wagę, i odwrotnie. Czasem naczepa jest "pełna" objętościowo, ale daleko jej do maksymalnej ładowności, a czasem jest "ciężka", ale zajmuje niewiele miejsca.
Jak dokładne obliczenia wpływają na koszty i efektywność logistyki?
- Precyzyjne obliczenia kubatury pozwalają na optymalne wypełnienie naczepy, minimalizując puste przebiegi i niewykorzystaną przestrzeń. To bezpośrednio przekłada się na efektywność.
- Wpływa to na redukcję kosztów paliwa i operacyjnych. Każdy niewykorzystany metr sześcienny to potencjalny koszt, który mógłby być zredukowany przez lepsze planowanie załadunku.
- Optymalizacja przestrzeni ładunkowej przyczynia się do większej rentowności i efektywności całej floty. Gdy każda naczepa jest wykorzystywana maksymalnie, potrzebujemy mniej kursów, co zwiększa zyski.
- Zwracam uwagę, że w kontekście rosnących cen paliw i zaostrzających się regulacji ekologicznych, optymalizacja ma coraz większe znaczenie. Mniej kursów to mniejsza emisja CO2 i niższe opłaty.
Kiedy znajomość kubatury jest absolutnie niezbędna?
- Planowanie załadunku: Precyzyjna wiedza o kubaturze pomaga w efektywnym rozmieszczaniu ładunków, szczególnie tych o nieregularnych kształtach lub różnej gęstości. Pozwala to uniknąć sytuacji, w której ładunek po prostu się nie mieści.
- Wycena frachtu: Znajomość kubatury jest kluczowa dla spedytorów i przewoźników do kalkulacji kosztów transportu i przygotowania konkurencyjnej oferty. Często cena jest ustalana na podstawie zajętej objętości lub liczby palet, która jest pochodną kubatury.
- Unikanie kar: Błędne obliczenia mogą prowadzić do niedostatecznego wykorzystania naczepy (co jest nieefektywne) lub, co gorsza, do przekroczenia dopuszczalnych gabarytów, za co grożą wysokie kary.
Podstawowy wzór na kubaturę fundament planowania załadunku
Zacznijmy od podstaw, które są niezmienne i uniwersalne. Niezależnie od typu naczepy, zasada obliczania objętości jest taka sama jak dla każdego prostopadłościanu. To fundament, na którym opiera się całe planowanie załadunku.Wzór, który nie zawodzi: Długość x Szerokość x Wysokość
Podstawowy wzór na obliczanie kubatury jest prosty i skuteczny: Objętość (m³) = Długość wewnętrzna (m) × Szerokość wewnętrzna (m) × Wysokość wewnętrzna (m). Ten wzór jest uniwersalny dla wszystkich ładunków, które można traktować jako prostopadłościany, co w transporcie jest bardzo często spotykaną sytuacją, zwłaszcza w przypadku paletowanych towarów.
Kluczowe założenie: Zawsze mierz wymiary wewnętrzne!
To jest punkt, na który zawsze zwracam szczególną uwagę. Kluczowe jest używanie wyłącznie wymiarów wewnętrznych naczepy. Wymiary zewnętrzne są często mylące, ponieważ nie uwzględniają grubości ścian, konstrukcji nośnej, izolacji (w przypadku chłodni) czy innych elementów, które zmniejszają rzeczywistą przestrzeń dostępną dla ładunku. Użycie wymiarów zewnętrznych zawsze prowadzi do przeszacowania dostępnej przestrzeni, co może skutkować problemami przy załadunku i koniecznością przeładowania towaru.
Praktyczny przykład: Obliczamy kubaturę dla prostego ładunku
Aby to dobrze zrozumieć, przejdźmy przez prosty przykład. Załóżmy, że mamy hipotetyczną naczepę o następujących wymiarach wewnętrznych:
- Długość wewnętrzna: 13,6 m
- Szerokość wewnętrzna: 2,48 m
- Wysokość wewnętrzna: 2,75 m
Teraz zastosujmy nasz wzór:
Kubatura = 13,6 m × 2,48 m × 2,75 m = 92,992 m³
Wynik obliczeń dla podanych wymiarów to: 13,6 m * 2,48 m * 2,75 m = 92,992 m³ ≈ 93 m³.
Jak widać, wynik jest precyzyjny i daje nam realne pojęcie o tym, ile miejsca mamy do dyspozycji. To właśnie takie obliczenia pozwalają mi na efektywne planowanie każdego transportu.
Kubatura najpopularniejszych naczep wymiary i praktyczne przykłady
Różne typy naczep oferują różne pojemności, a ich znajomość jest niezbędna do prawidłowego doboru pojazdu do specyfiki ładunku. Przyjrzyjmy się najpopularniejszym.
Naczepa standard (firanka/plandeka) koń pociągowy polskiego transportu
Naczepa standardowa, często określana jako firanka lub plandeka, to prawdziwy "koń pociągowy" polskiego i europejskiego transportu drogowego. Jej typowe wymiary wewnętrzne to: Długość: 13,6 m, Szerokość: 2,48 m, Wysokość: 2,75 m. Daje to kubaturę około 92-93 m³. Jest to najczęściej spotykany typ naczepy, ceniony za uniwersalność i łatwość załadunku z boków, tyłu i góry.
Ile europalet faktycznie zmieścisz i jak to się ma do objętości?
W naczepie standardowej, w jednej warstwie, zmieścisz 34 europalety (o wymiarach 1,2 m x 0,8 m). Chociaż liczba palet nie jest bezpośrednią miarą objętości, jest to niezwykle praktyczny wskaźnik wykorzystania przestrzeni, często używany obok kubatury. Pozwala szybko ocenić, ile standardowych jednostek ładunkowych możemy przewieźć. Pamiętajmy jednak, że wysokość ładunku na palecie również ma znaczenie dla całkowitej zajętej objętości.
Naczepa typu Mega gdy liczy się każdy centymetr wysokości
Naczepa typu Mega to odpowiedź na potrzeby transportu ładunków o większej wysokości. Jej kluczową zaletą jest właśnie zwiększona wysokość załadunku, co pozwala na przewóz towarów, które nie zmieściłyby się w standardowej naczepie. Typowe wymiary wewnętrzne to: Długość: 13,6 m, Szerokość: 2,48 m, Wysokość: 3,00 m. Dzięki temu jej kubatura wynosi około 100 m³, co stanowi znaczący wzrost w porównaniu do standardu.Kiedy wybór naczepy Mega jest najbardziej opłacalny?
- Transport ładunków wysokich, np. elementów konstrukcyjnych, maszyn, czy wysokich regałów.
- Przewóz towarów o dużej objętości, ale niskiej wadze (tzw. ładunki objętościowe), gdzie to właśnie przestrzeń, a nie waga, jest ograniczeniem.
- Branże wymagające maksymalnego wykorzystania dopuszczalnej wysokości pojazdu (do 4,00 m), aby zoptymalizować liczbę przewożonych jednostek.
Naczepa chłodnia (izoterma/frigo) objętość z uwzględnieniem izolacji
Naczepy chłodnie, znane również jako izotermy lub frigo, służą do transportu towarów w kontrolowanej temperaturze. Ich specyfika sprawia, że mają one mniejsze wymiary wewnętrzne w porównaniu do standardowych naczep. Wynika to z grubości ścian izolacyjnych, które są niezbędne do utrzymania stabilnej temperatury. Przykładowe wymiary wewnętrzne to: Długość: 13,4 m, Szerokość: 2,45 m, Wysokość: 2,65 m. Daje to kubaturę około 87 m³. Należy również pamiętać o wpływie agregatu chłodniczego, który może zajmować dodatkową przestrzeń wewnątrz lub na zewnątrz, ale jego elementy mogą wpływać na dostępną długość ładunkową.Na co zwrócić uwagę przy obliczeniach dla transportu w kontrolowanej temperaturze?
- Grubość ścian izolacyjnych może się różnić w zależności od producenta i klasy izolacji (normy ATP), co bezpośrednio wpływa na dostępne wymiary wewnętrzne.
- Agregat chłodniczy (jeśli jest wewnątrz) oraz systemy wentylacji i cyrkulacji powietrza zajmują dodatkową przestrzeń, której nie można wykorzystać na ładunek.
- Konieczność zachowania przestrzeni na swobodny przepływ powietrza wokół ładunku jest kluczowa dla utrzymania jednolitej temperatury i efektywności chłodzenia.
Zestaw przestrzenny (Jumbo) maksymalizacja objętości do 120 m³
Zestawy przestrzenne, popularnie nazywane Jumbo, to rozwiązanie dla tych, którzy potrzebują naprawdę dużej objętości. Składają się one z samochodu ciężarowego i przyczepy, co pozwala na maksymalne wykorzystanie dopuszczalnej długości zestawu. Ich łączna długość załadunku to około 15,4 m (często podzielona na dwie części, np. 7,7 m + 7,7 m), szerokość 2,48 m i wysokość 3,00 m. Dzięki temu kubatura takiego zestawu może sięgać imponujących 115-120 m³. To idealne rozwiązanie, gdy waga ładunku jest niska, ale zajmuje on ogromną przestrzeń.
Przykłady ładunków idealnych dla zestawów Jumbo
- Lekkie, ale bardzo objętościowe towary, takie jak styropian, wełna mineralna, materiały izolacyjne.
- Części samochodowe o dużych gabarytach, elementy wyposażenia wnętrz, lekkie konstrukcje.
- Meble, materiały opakowaniowe, puste pojemniki.
Metr ładowany (LDM) co to jest i jak go rozumieć?
W kontekście planowania załadunku często pojawia się pojęcie metra ładowanego. Warto je zrozumieć, ponieważ jest to miara, która, choć nie jest kubaturą, jest z nią ściśle powiązana w praktyce transportowej.
Definicja metra ładowanego (LDM) miara powierzchni, nie objętości

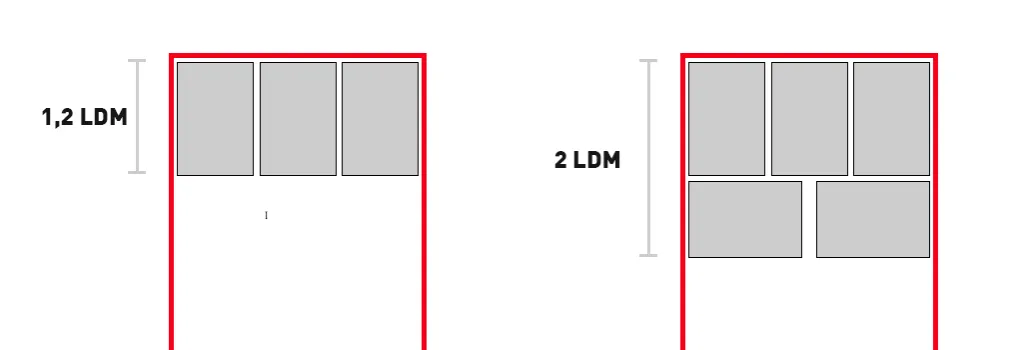

Metr ładowany (LDM) to jednostka miary powierzchni, a nie objętości. Wyjaśniając prosto, 1 LDM odpowiada 1 metrowi długości naczepy przy jej pełnej szerokości (czyli około 2,4 metra). Jest to praktyczna miara wykorzystania powierzchni podłogi naczepy, szczególnie przydatna, gdy ładunki nie wypełniają całej wysokości, ale zajmują znaczną część podłogi.
Jak przeliczać LDM na palety i odwrotnie?
Przeliczanie LDM na palety jest zależne od sposobu załadunku. Typowo, 1 LDM może pomieścić od 2 do 3 europalet (1,2 m x 0,8 m), w zależności od tego, czy są ładowane krótszym (0,8 m), czy dłuższym (1,2 m) bokiem do kierunku jazdy. Na przykład, jeśli ładujesz palety krótszym bokiem, to na 1 metrze długości zmieścisz 2 palety (0,8 m + 0,8 m = 1,6 m, ale musisz uwzględnić przestrzeń na manipulację). Jeśli ładujesz dłuższym bokiem, to na 1 metrze długości zmieścisz 1 paletę (1,2 m). Jest to więc miara elastyczna, wymagająca świadomości ułożenia ładunku.
Kiedy spedytorzy i przewoźnicy posługują się LDM zamiast m³?
- Transport drobnicowy (LTL - Less Than Truckload), gdzie ładunki są różnorodne, a pojedynczy klient zajmuje tylko część naczepy. LDM pozwala łatwo rozliczyć zajętą przestrzeń.
- Gdy objętość ładunku jest stosunkowo niewielka, ale zajmuje znaczną powierzchnię podłogi, uniemożliwiając załadunek innych towarów obok.
- Wycena transportu, gdy ładunek jest nieregularny lub składa się z wielu małych elementów, a jego objętość w m³ nie oddaje faktycznego zajęcia przestrzeni.
Unikaj błędów pułapki w obliczaniu kubatury naczepy
Nawet doświadczeni spedytorzy i przewoźnicy mogą popełniać błędy w obliczeniach, które prowadzą do kosztownych pomyłek. Z mojej perspektywy, te pułapki są najczęstsze.
Pułapka #1: Mylenie wymiarów wewnętrznych z zewnętrznymi
Jak już wspomniałem, to jest absolutny klasyk i najczęstszy błąd. Używanie wymiarów zewnętrznych naczepy do obliczeń kubatury to prosta droga do przeszacowania dostępnej przestrzeni. Konsekwencje mogą być poważne: od niemożności załadowania całego towaru, przez konieczność przeładowania na inną naczepę, aż po opóźnienia i dodatkowe koszty. Zawsze, ale to zawsze, upewnij się, że masz pod ręką wymiary wewnętrzne konkretnej naczepy.
Pułapka #2: Ignorowanie "złodziei" przestrzeni (słupki, agregaty, nadkola)
Naczepa to nie idealny prostopadłościan. Wewnątrz znajdują się elementy konstrukcyjne, które "kradną" cenną przestrzeń ładunkową. Nazywam je "złodziejami przestrzeni":
- Wewnętrzne słupki (np. w naczepach typu firanka) choć często są ruchome, ich obecność lub sposób mocowania może ograniczać szerokość w niektórych miejscach.
- Nadkola w niektórych naczepach, zwłaszcza niskopodwoziowych, nadkola wyraźnie zmniejszają dostępną wysokość w określonych sekcjach.
- Agregat chłodniczy w chłodniach jego elementy mogą wystawać do wnętrza, skracając dostępną długość ładunkową.
- Systemy mocowania ładunku, takie jak szyny czy pasy choć niezbędne, mogą również zajmować miejsce lub utrudniać idealne ułożenie towaru.
Zawsze zalecam uwzględnianie tych elementów w finalnych obliczeniach lub przynajmniej w planowaniu załadunku, aby uniknąć nieprzyjemnych niespodzianek.
Pułapka #3: Błędne obliczenia dla ładunków o nieregularnych kształtach
Nie każdy ładunek to idealny prostopadłościan. Co zrobić z maszyną o nieregularnym kształcie, rurami czy elementami konstrukcyjnymi? W takich przypadkach należy stosować metodę "wpisania ładunku w prostopadłościan". Oznacza to, że mierzysz maksymalną długość, szerokość i wysokość ładunku, traktując go jako blok. Nawet jeśli w niektórych miejscach jest pusto, musisz przyjąć te maksymalne wymiary, ponieważ to one determinują przestrzeń, jaką ładunek faktycznie zajmie w naczepie i uniemożliwi załadowanie czegoś innego w tym miejscu.
Kalkulatory kubatury online pomoc czy pułapka?
W dobie cyfryzacji, naturalnym jest szukanie narzędzi, które ułatwią nam pracę. Kalkulatory kubatury online to jedno z takich rozwiązań, ale jak każde narzędzie, mają swoje zalety i wady.
Przegląd dostępnych kalkulatorów kubatury i objętości
Na rynku dostępnych jest wiele kalkulatorów kubatury i objętości, zarówno w formie prostych aplikacji webowych, jak i bardziej zaawansowanych modułów w specjalistycznym oprogramowaniu TMS (Transport Management System). Ich celem jest automatyzacja procesu obliczeń, co ma przyspieszyć pracę i zminimalizować błędy. Wystarczy wprowadzić wymiary, a system poda wynik.
Zalety i wady automatyzacji obliczeń
| Zalety | Wady |
|---|---|
| Szybkość i wygoda obliczeń, zwłaszcza dla wielu ładunków. | Potencjalne błędy wynikające z nieprecyzyjnych danych wejściowych (tzw. "garbage in, garbage out"). |
| Zmniejszenie ryzyka pomyłek ludzkich w prostych przypadkach. | Brak uwzględnienia "złodziei przestrzeni" (słupki, nadkola) w podstawowych kalkulatorach. |
| Ułatwienie planowania dla wielu ładunków jednocześnie, często z wizualizacją. | Niektóre kalkulatory mogą nie rozróżniać wymiarów wewnętrznych od zewnętrznych, wprowadzając w błąd. |
Przeczytaj również: Ile osi ma ciągnik siodłowy z naczepą? Klucz do DMC i przepisów
Jak zweryfikować, czy wynik z kalkulatora jest wiarygodny?
Moja rada jest prosta: zawsze weryfikuj wyniki z kalkulatorów, szczególnie dla kluczowych ładunków lub gdy masz wątpliwości. Najlepiej jest przeprowadzić ręczne obliczenia dla kilku reprezentatywnych przypadków. Podkreślam konieczność dokładnego wprowadzania wymiarów wewnętrznych i świadomości ograniczeń danego narzędzia. Zawsze sprawdzaj założenia, na których opiera się kalkulator czy uwzględnia grubość ścian, czy pozwala na dodanie "złodziei przestrzeni"? Traktuj kalkulator jako pomoc, a nie bezmyślne źródło prawdy. Twoja wiedza i doświadczenie są tu niezastąpione.
