Żółty przewód w naczepie: Co naprawdę robi? Rozwiąż błędy ABS/EBS

Ten artykuł wyjaśnia kluczową rolę żółtego przewodu w instalacjach elektrycznych naczep, rozwiewając powszechne mity. Dowiedz się, dlaczego jest on niezbędny dla prawidłowego działania systemów ABS/EBS i jak jego uszkodzenie wpływa na bezpieczeństwo i koszty eksploatacji.

Żółty przewód w naczepie: dlaczego jego rola jest dziś ważniejsza niż kiedykolwiek?

Pomyłka, która może cię drogo kosztować: to nie jest światło przeciwmgielne ani kierunkowskaz

Wielu kierowców i mechaników, zwłaszcza tych z dłuższym stażem, wciąż mylnie kojarzy żółty przewód w naczepie z funkcjami oświetleniowymi, takimi jak lewy kierunkowskaz w starych instalacjach zgodnych z normą ISO 1185. To powszechne, ale niebezpieczne i kosztowne nieporozumienie w kontekście nowoczesnych naczep. Dzisiaj żółty przewód pełni zupełnie inną, znacznie ważniejszą rolę. Ignorowanie tej zmiany może prowadzić do poważnych problemów z bezpieczeństwem, a także do kosztownych przestojów i mandatów. Z mojego doświadczenia wiem, że taka pomyłka to prosta droga do błędnej diagnozy i niepotrzebnych napraw, a co gorsza do jazdy pojazdem, który nie komunikuje się prawidłowo z naczepą.

Krótka historia ewolucji instalacji elektrycznej w naczepach

Ewolucja instalacji elektrycznych w naczepach to fascynująca podróż od prostoty do złożoności. Początkowo, w starszych modelach, głównym zadaniem instalacji było zasilanie podstawowego oświetlenia: świateł pozycyjnych, stopu, kierunkowskazów. Przewody były proste, a ich funkcje jednoznaczne. Jednak wraz z rozwojem technologii i rosnącymi wymaganiami dotyczącymi bezpieczeństwa i efektywności, naczepy zaczęły być wyposażane w zaawansowane systemy elektroniczne, takie jak ABS (system zapobiegający blokowaniu kół) i EBS (elektroniczny system hamulcowy). To właśnie te innowacje wymusiły zmianę w sposobie komunikacji między ciągnikiem a naczepą, wprowadzając cyfrowe przesyłanie danych za pomocą magistrali CAN. Ta ewolucja całkowicie zmieniła funkcje wielu przewodów, a żółty przewód stał się jednym z najważniejszych elementów tego cyfrowego krwiobiegu.

Klucz do nowoczesnej komunikacji: co tak naprawdę robi żółty przewód?

Przedstawiamy magistralę CAN: cyfrowy krwiobieg twojej naczepy

Magistrala CAN, czyli Controller Area Network, to w skrócie cyfrowy krwiobieg nowoczesnej naczepy. To zaawansowany, dwukierunkowy system komunikacji, który pozwala różnym jednostkom sterującym (sterownikom) w ciągniku i naczepie wymieniać się informacjami w czasie rzeczywistym. Zamiast wielu pojedynczych przewodów do każdej funkcji, magistrala CAN wykorzystuje zaledwie dwa przewody do przesyłania ogromnej ilości danych cyfrowych. Dzięki niej ciągnik "wie", co dzieje się z naczepą od statusu hamulców, przez ciśnienie w oponach, aż po ewentualne usterki. To nie tylko zwiększa bezpieczeństwo, ale także znacznie ułatwia diagnostykę i zarządzanie flotą.

Rola żółtego przewodu jako CAN-High: dlaczego potrzebuje on swojego "zielonego partnera"?

W ramach magistrali CAN żółty przewód pełni kluczową rolę jako linia CAN-High (CAN-H). Nie działa on jednak samodzielnie. Zawsze występuje w parze z zielonym przewodem, który jest linią CAN-Low (CAN-L). Te dwa przewody są ze sobą skręcone, tworząc tak zwaną skrętkę. Dlaczego to takie ważne? Skręcenie przewodów zapewnia integralność sygnału i znacznie zwiększa odporność na zakłócenia elektromagnetyczne, które są wszechobecne w środowisku pracy pojazdów ciężarowych. Różnica potencjałów między CAN-H a CAN-L jest interpretowana jako sygnał cyfrowy, co pozwala na niezawodną i szybką transmisję danych. Bez tej skręconej pary, komunikacja byłaby niestabilna, a systemy ABS/EBS działałyby wadliwie lub wcale.

Jakie dane płyną żółtym kablem? Od hamowania po ciśnienie w oponach

• Systemy hamulcowe EBS/ABS: Najważniejsze dane dotyczące działania elektronicznego układu hamulcowego (EBS) i systemu zapobiegającego blokowaniu kół (ABS). Obejmuje to informacje o prędkości obrotowej kół, ciśnieniu w układzie hamulcowym, żądaniach hamowania z ciągnika i statusie poszczególnych zaworów.
• Kontrola trakcji: Dane umożliwiające zarządzanie trakcją naczepy, zapobiegające poślizgom.
• Czujniki zużycia klocków hamulcowych: Informacje o stopniu zużycia klocków, co pozwala na planowanie serwisu i unikanie awarii.
• Ciśnienie w oponach (TPMS): W naczepach wyposażonych w system monitorowania ciśnienia w oponach (TPMS), dane o ciśnieniu i temperaturze są przesyłane właśnie tą magistralą.
• Diagnostyka i kody błędów: Wszelkie kody usterek i dane diagnostyczne z systemów naczepy są transmitowane do ciągnika, umożliwiając szybkie wykrycie i usunięcie problemów.
• Inne systemy bezpieczeństwa: W zależności od wyposażenia naczepy, mogą to być również dane z systemów stabilizacji toru jazdy czy telematyki.

Norma ISO 12098: czyli dlaczego żółty to żółty w całej Europie

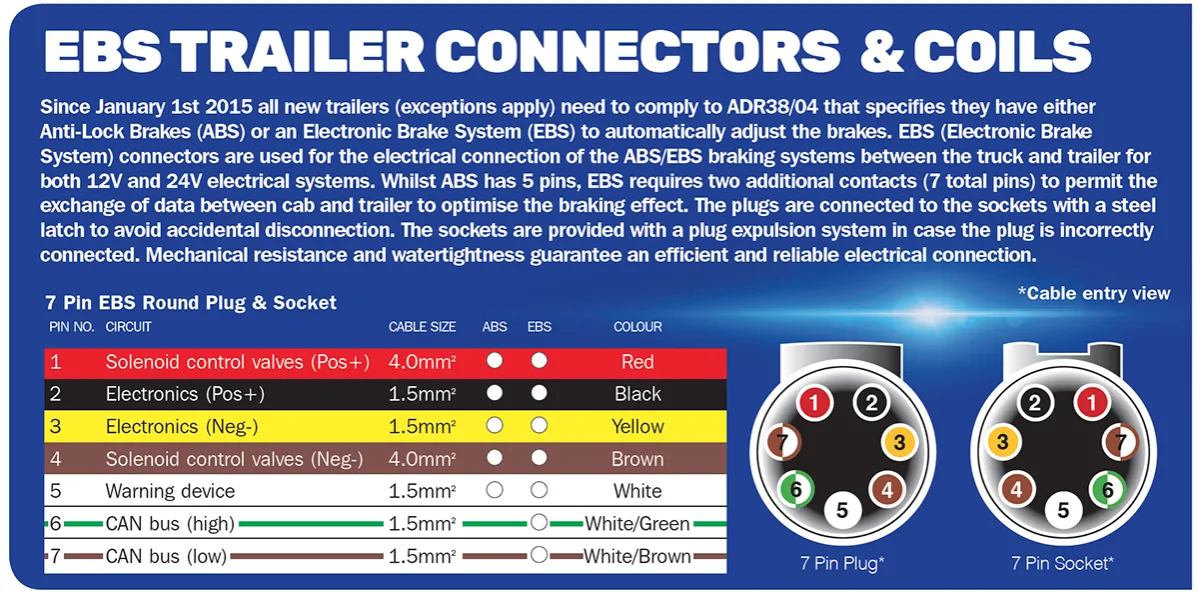

Rozszyfrowujemy piny w gnieździe ABS/EBS: gdzie dokładnie szukać żółtego przewodu?

Aby uniknąć pomyłek, kluczowe jest zrozumienie standardowego przyporządkowania pinów w gnieździe ABS/EBS. Norma ISO 12098 precyzyjnie określa funkcje każdego z 7 pinów w dedykowanym złączu systemów hamulcowych naczepy. W tym gnieździe, które często jest koloru czarnego lub szarego, żółty przewód zawsze znajdziesz pod konkretnym numerem.

Jak odróżnić gniazdo ABS/EBS od tradycyjnego gniazda oświetleniowego?

Rozróżnienie gniazda ABS/EBS od tradycyjnego gniazda oświetleniowego (typu N, ISO 1185) jest fundamentalne, aby uniknąć błędów w podłączeniu i diagnozie. Wizualnie i funkcjonalnie są to dwa różne światy, choć oba służą do komunikacji elektrycznej. Gniazdo ABS/EBS jest zazwyczaj czarne lub szare, a jego konstrukcja jest bardziej solidna, przystosowana do przesyłania danych cyfrowych. Gniazda oświetleniowe są często czarne (typ N, ISO 1185) lub białe (typ S, ISO 3731). Zwróć uwagę na te kluczowe różnice:

• Liczba pinów: Gniazdo ABS/EBS ma 7 pinów, podobnie jak tradycyjne gniazdo typu N, ale ich układ i przyporządkowanie są inne.
• Kolorystyka przewodów: W gnieździe ABS/EBS szukaj żółtego i zielonego przewodu obok siebie (CAN-H i CAN-L). W gnieździe oświetleniowym ISO 1185 żółty to lewy kierunkowskaz, a zielony to prawy kierunkowskaz.
• Zastosowanie: Gniazdo ABS/EBS służy wyłącznie do komunikacji systemów elektronicznych hamulców. Gniazdo oświetleniowe do zasilania lamp.
• Kształt i oznaczenia: Często gniazda ABS/EBS mają wyraźne oznaczenia "ABS" lub "EBS" na obudowie.

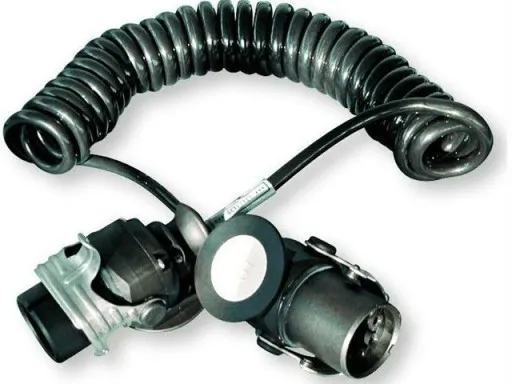

A co ze złączem 15-pinowym? Czy tam zasady są takie same?

W nowoczesnych naczepach coraz częściej spotykamy złącza 15-pinowe, które są zintegrowanym rozwiązaniem, łączącym funkcje zasilania oświetlenia oraz komunikacji ABS/EBS w jednym przewodzie (zgodnie z normą ISO 12098). Mimo tej integracji i większej liczby pinów, zasady dotyczące magistrali CAN pozostają niezmienione. Żółty przewód nadal odpowiada za CAN-H, a zielony za CAN-L. Po prostu są one częścią większej wiązki przewodów, co upraszcza podłączenie i zmniejsza liczbę kabli między ciągnikiem a naczepą. Ważne jest, aby pamiętać, że niezależnie od typu złącza, para żółto-zielona zawsze będzie sygnałem do systemów hamulcowych.

Gdy żółty przewód zawodzi: najczęstsze awarie i ich objawy

Błąd ABS/EBS na desce rozdzielczej: pierwszy i najważniejszy sygnał ostrzegawczy

Kiedy żółty przewód, a co za tym idzie, magistrala CAN, przestaje działać prawidłowo, pierwszym i najważniejszym sygnałem ostrzegawczym, jaki zauważysz, będzie komunikat o błędzie ABS/EBS na desce rozdzielczej ciągnika siodłowego. Może to być lampka kontrolna ABS lub EBS, komunikat tekstowy na wyświetlaczu komputera pokładowego, a nawet sygnał dźwiękowy. To natychmiastowy sygnał, że komunikacja między ciągnikiem a naczepą została przerwana lub jest niestabilna. Nie wolno ignorować tych ostrzeżeń, ponieważ wskazują one na potencjalne problemy z układem hamulcowym, co bezpośrednio wpływa na bezpieczeństwo jazdy.

Co się dzieje, gdy naczepa traci "rozum"? Tryb awaryjny w praktyce

Utrata komunikacji przez żółty przewód oznacza, że naczepa "traci rozum" w sensie elektronicznym. System hamulcowy naczepy przechodzi wtedy w tak zwany tryb awaryjny. W praktyce oznacza to, że elektroniczne funkcje hamowania przestają działać, a system wraca do starszego, czysto pneumatycznego działania. Naczepa nadal będzie hamować, ale bez wsparcia ABS, EBS, kontroli trakcji czy innych zaawansowanych funkcji. Oznacza to znacznie dłuższą drogę hamowania, większe ryzyko zablokowania kół (szczególnie na śliskiej nawierzchni) i utraty stabilności zestawu. Z mojego doświadczenia wiem, że jazda w trybie awaryjnym to drastyczne obniżenie bezpieczeństwa i zwiększone ryzyko wypadku, dlatego tak kluczowa jest szybka diagnostyka i naprawa.

Najwięksi wrogowie żółtego przewodu: wilgoć, sól i uszkodzenia mechaniczne

• Przetarcia i uszkodzenia mechaniczne: Przewód, zwłaszcza w okolicy złącza i wzdłuż ramy naczepy, jest narażony na przetarcia, zgniecenia lub przecięcia. Może to być spowodowane ocieraniem o inne elementy, nieprawidłowym ułożeniem wiązki lub uderzeniami.
• Korozja styków: Wilgoć, sól drogowa i brud to najwięksi wrogowie połączeń elektrycznych. Korozja na pinach złącza ABS/EBS lub wewnątrz samego przewodu może prowadzić do wzrostu oporności, a w konsekwencji do przerw w komunikacji.
• Zwarcia do masy: Uszkodzona izolacja przewodu może spowodować zwarcie do ramy naczepy (masy), co natychmiast zakłóca lub całkowicie przerywa sygnał CAN.
• Złe połączenia: Luźne lub źle zaciśnięte styki w złączu, zarówno po stronie ciągnika, jak i naczepy, mogą być przyczyną niestabilnej komunikacji.
• Uszkodzenia wewnątrz przewodu: Czasami uszkodzenie nie jest widoczne z zewnątrz przewód może być wewnętrznie uszkodzony (np. pęknięte żyły) na skutek wielokrotnego zginania lub starzenia materiału.

Przeczytaj również: Ile osi ma ciągnik siodłowy z naczepą? Klucz do DMC i przepisów

Diagnostyka i naprawa krok po kroku: jak sprawdzić, czy problemem jest żółty przewód?

Proste narzędzia, których potrzebujesz do weryfikacji połączenia

Do podstawowej diagnostyki żółtego przewodu i magistrali CAN nie potrzebujesz skomplikowanego sprzętu. Wystarczy kilka prostych narzędzi, które każdy mechanik powinien mieć w swoim warsztacie:

• Multimetr cyfrowy: Niezbędny do pomiaru napięcia, ciągłości i rezystancji.
• Tester ciągłości (lub funkcja ciągłości w multimetrze): Do szybkiego sprawdzenia, czy przewód nie jest przerwany.
• Zestaw do inspekcji wizualnej: Latarka, lusterko inspekcyjne, a czasem nawet endoskop (kamera inspekcyjna) do dokładnego obejrzenia trudno dostępnych miejsc i styków.
• Środek do czyszczenia styków: Preparat do usuwania korozji i brudu z pinów.
• Narzędzia do demontażu złączy: W zależności od typu złącza, mogą być potrzebne specjalne klucze lub narzędzia do rozpinania.

Jak bezpiecznie sprawdzić ciągłość i oporność magistrali CAN?

Bezpieczna i dokładna diagnostyka magistrali CAN jest kluczowa. Zawsze upewnij się, że zasilanie naczepy jest odłączone przed rozpoczęciem prac, aby uniknąć zwarć i uszkodzenia elektroniki. Oto kroki, które zazwyczaj wykonuję:

1. Inspekcja wizualna: Zacznij od dokładnego obejrzenia żółtego i zielonego przewodu na całej ich długości, od gniazda ABS/EBS na ciągniku, przez wtyczkę, aż do modułu sterującego naczepy. Szukaj przetarć, zgnieceń, pęknięć izolacji, śladów korozji na stykach wtyczki i gniazda.
2. Sprawdzenie ciągłości przewodu: Odłącz wtyczkę ABS/EBS od ciągnika i naczepy. Użyj multimetru w trybie pomiaru ciągłości (lub buzzera). Przyłóż jedną sondę do pinu 1 (żółty) we wtyczce, a drugą do odpowiedniego pinu w module sterującym naczepy. Powinieneś usłyszeć sygnał lub zobaczyć odczyt bliski 0 Ohm. Powtórz to samo dla pinu 2 (zielony). Brak ciągłości oznacza przerwany przewód.
3. Pomiar rezystancji magistrali CAN: To bardzo ważny krok. Odłącz zasilanie naczepy. Odłącz wtyczkę ABS/EBS od ciągnika. Ustaw multimetr na pomiar rezystancji (Ohm). Przyłóż sondy multimetru do pinu 1 (żółty, CAN-H) i pinu 2 (zielony, CAN-L) we wtyczce naczepy. Prawidłowy odczyt powinien wynosić około 60 Ohm. Wartość ta wynika z obecności dwóch rezystorów terminujących (zazwyczaj 120 Ohm każdy) na końcach magistrali CAN, które są połączone równolegle. Odchylenie od 60 Ohm (np. 120 Ohm, brak odczytu lub 0 Ohm) wskazuje na problem z rezystorami terminującymi, przerwę w magistrali lub zwarcie.
4. Sprawdzenie zwarcia do masy: Użyj multimetru, aby sprawdzić, czy żółty i zielony przewód nie mają zwarcia do masy (ramy naczepy). Przyłóż jedną sondę do pinu 1 (żółty), a drugą do masy naczepy. Powtórz dla pinu 2 (zielony). Odczyt powinien być bardzo wysoki (brak przewodzenia).

Naprawiać czy wymieniać? Kiedy lutowanie ma sens, a kiedy lepiej wymienić cały przewód

Decyzja o naprawie czy wymianie uszkodzonego żółtego przewodu zależy od charakteru i stopnia uszkodzenia. Z mojej praktyki wynika, że lutowanie jest akceptowalne tylko w przypadku drobnych uszkodzeń izolacji, gdzie wiemy, że same żyły przewodu nie zostały naruszone, a połączenie można solidnie zaizolować i zabezpieczyć przed wilgocią. Należy jednak pamiętać, że lutowanie może zmienić parametry przewodu i jego odporność na zakłócenia, dlatego zawsze zalecam ostrożność. W większości przypadków, gdy mamy do czynienia z poważnymi przetarciami, korozją styków, wielokrotnymi uszkodzeniami na krótkim odcinku, czy trudnościami w zapewnieniu szczelności i trwałości naprawy, zdecydowanie zalecam wymianę całego odcinka przewodu lub nawet kompletnego złącza. Koszt wymiany często jest niższy niż ryzyko ponownej awarii, przestojów i potencjalnych problemów z bezpieczeństwem. Pamiętajmy, że niezawodność komunikacji CAN jest krytyczna dla działania systemów bezpieczeństwa.
