Układ hamulcowy naczepy: Jak działa i co musisz wiedzieć?

W dzisiejszym artykule zagłębimy się w szczegółowe działanie układu hamulcowego w naczepie, który jest fundamentem bezpieczeństwa w transporcie drogowym. Zrozumienie jego mechanizmów, kluczowych komponentów oraz nowoczesnych systemów elektronicznych jest niezbędne dla każdego kierowcy i mechanika, aby zapewnić niezawodność, zminimalizować ryzyko awarii i zredukować koszty eksploatacji.

Zrozumienie układu hamulcowego naczepy klucz do bezpieczeństwa i efektywności transportu

Układ hamulcowy naczepy to znacznie więcej niż tylko mechanizm do zatrzymywania pojazdu. W kontekście wielotonowych zestawów ciężarowych, poruszających się z dużą prędkością, jego niezawodność jest absolutnie krytyczna. To właśnie on decyduje o zdolności do bezpiecznego wytracania prędkości, manewrowania w trudnych warunkach i, co najważniejsze, o zapobieganiu kolizjom. Zasada działania "Fail-Safe", o której szerzej opowiem później, jest tu kluczowa gwarantuje, że nawet w przypadku awarii zasilania powietrzem, naczepa zostanie bezpiecznie unieruchomiona. Z mojego doświadczenia wynika, że bezpieczeństwo na drodze zaczyna się od sprawnych hamulców.

Dla mnie, jako eksperta w tej dziedzinie, dogłębna wiedza o układzie hamulcowym naczepy to nie tylko teoria, ale przede wszystkim praktyka, która przekłada się na realne oszczędności i spokój ducha. Pozwala ona na wczesne wykrywanie nawet drobnych nieprawidłowości, zanim te przerodzą się w poważne i kosztowne awarie. Prawidłowa konserwacja i obsługa, wynikająca z gruntownego zrozumienia systemu, to mniejsze zużycie komponentów na przykład, dzięki systemom takim jak EBS, zużycie klocków hamulcowych jest bardziej równomierne. To z kolei oznacza rzadsze przestoje, niższe koszty części zamiennych i w efekcie znaczną redukcję ogólnych kosztów eksploatacji floty.

Jak sprężone powietrze zatrzymuje wielotonowy zestaw

Zastanawialiście się kiedyś, jak to możliwe, że sprężone powietrze jest w stanie zatrzymać zestaw ciężarowy ważący dziesiątki ton? To fascynujący proces, który opiera się na precyzyjnym sterowaniu ciśnieniem. Całość zaczyna się w ciągniku, gdzie sprężarka generuje sprężone powietrze. Następnie, to powietrze przepływa przez osuszacz, który usuwa z niego wilgoć kluczowy element zapobiegający problemom zimą. Dalej, czyste i suche powietrze trafia do zbiorników, gdzie jest magazynowane pod wysokim ciśnieniem. Kiedy kierowca naciska pedał hamulca, sygnał jest przesyłany do zaworów sterujących, które precyzyjnie regulują ciśnienie powietrza kierowanego do siłowników hamulcowych przy kołach naczepy. Siłowniki te, zamieniając energię pneumatyczną w mechaniczną, uruchamiają hamulce tarczowe lub bębnowe, skutecznie zatrzymując pojazd.

1. Generowanie powietrza: Sprężarka w ciągniku siodłowym wytwarza sprężone powietrze.
2. Osuszanie i magazynowanie: Powietrze przechodzi przez osuszacz, a następnie jest magazynowane w zbiornikach sprężonego powietrza w naczepie.
3. Sygnał hamowania: Kierowca naciska pedał hamulca w ciągniku, generując sygnał.
4. Sterowanie ciśnieniem: Sygnał dociera do zaworu sterującego naczepy, który reguluje przepływ powietrza.
5. Uruchomienie siłowników: Sprężone powietrze trafia do siłowników membranowo-sprężynowych przy kołach.
6. Aktywacja hamulców: Siłowniki przekształcają ciśnienie w ruch mechaniczny, który uruchamia hamulce tarczowe lub bębnowe.

Krytyczną rolę w całym układzie odgrywa ciśnienie powietrza. To ono jest siłą napędową, ale także gwarantem bezpieczeństwa dzięki mechanizmowi "Fail-Safe". Jeśli ciśnienie w układzie spadnie poniżej pewnego krytycznego poziomu, zazwyczaj około 5,5-6 barów, system automatycznie aktywuje hamulce sprężynowe. Oznacza to, że naczepa zostanie unieruchomiona, co zapobiega jej niekontrolowanemu toczeniu się to kluczowa funkcja zarówno dla hamulca postojowego, jak i w sytuacjach awaryjnych, na przykład po odpięciu naczepy od ciągnika.

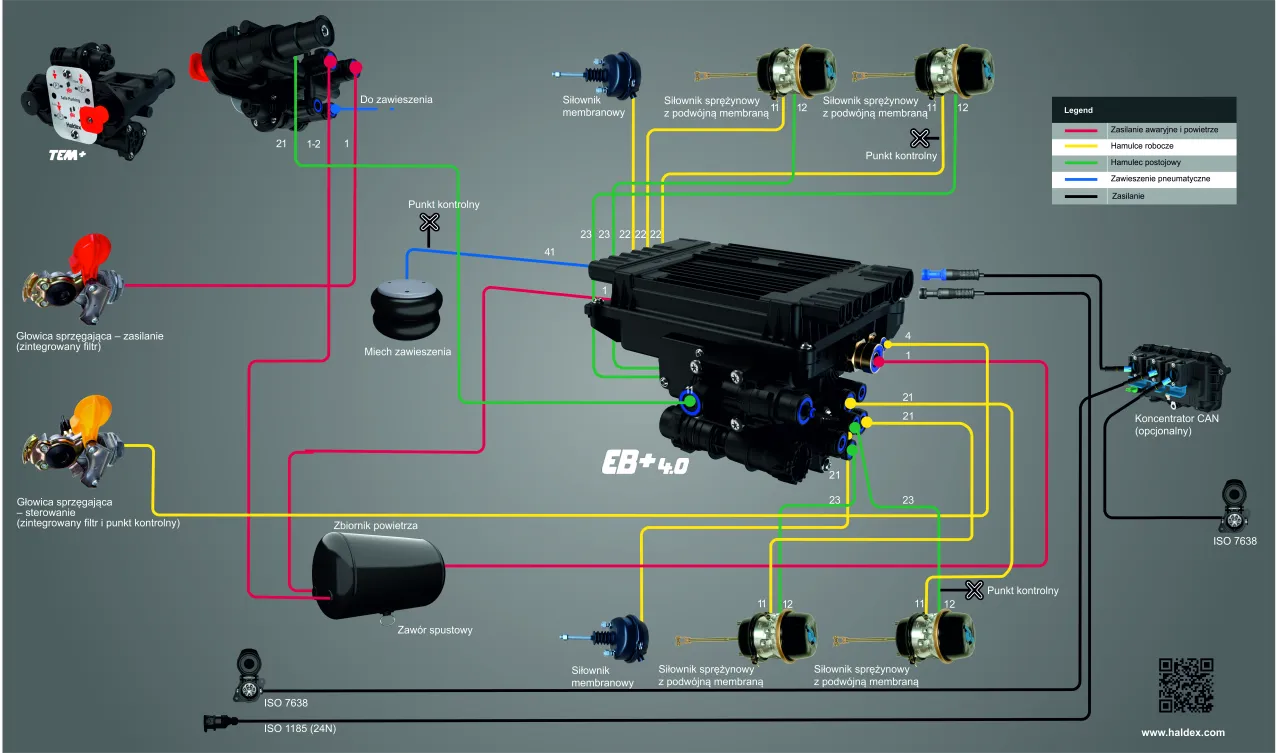

Połączenie naczepy z ciągnikiem siodłowym odbywa się za pomocą dwóch kluczowych przewodów pneumatycznych, które często nazywam "żyłami" układu hamulcowego:

• Żółty przewód (sterujący): Przesyła sygnał hamowania z ciągnika do naczepy. Kiedy kierowca naciska pedał hamulca, ciśnienie w tym przewodzie wzrasta, informując naczepę o konieczności hamowania.
• Czerwony przewód (zasilający): Dostarcza stałe ciśnienie powietrza do układu naczepy, utrzymując go w gotowości do pracy i zwalniając hamulce sprężynowe. Jest to główne źródło energii dla całego systemu.

Anatomia układu hamulcowego: komponenty i ich zadania

Aby w pełni zrozumieć działanie układu hamulcowego naczepy, musimy przyjrzeć się jego poszczególnym elementom. Każdy z nich pełni ściśle określoną funkcję, a ich synergia zapewnia efektywne i bezpieczne hamowanie. Zaczynając od przygotowania powietrza, osuszacz powietrza jest absolutnie niezbędny jego zadaniem jest usuwanie wilgoci z powietrza dostarczanego przez sprężarkę. Zapobiega to zamarzaniu wody w przewodach i zaworach zimą, co mogłoby doprowadzić do całkowitej utraty zdolności hamowania. Następnie, zbiorniki sprężonego powietrza pełnią rolę magazynów, gromadząc zapas powietrza pod ciśnieniem, co zapewnia natychmiastową reakcję układu na sygnał hamowania. W całym systemie znajdziemy również szereg zaworów, w tym zawory sterujące naczepy oraz zawory przekaźnikowe. Te ostatnie mają za zadanie przyspieszać reakcję hamulców, zwłaszcza w długich zestawach, poprzez szybkie doprowadzanie powietrza do siłowników. Bez tych komponentów, precyzyjne i szybkie sterowanie hamulcami byłoby niemożliwe.

Sercem wykonawczym układu hamulcowego są siłowniki membranowo-sprężynowe, często nazywane "gruszkami". To właśnie w nich ciśnienie pneumatyczne jest przekształcane w siłę mechaniczną. Powietrze napiera na membranę, która z kolei przesuwa tłoczysko, uruchamiając mechanizm hamulcowy. Co istotne, siłowniki te zawierają również potężne sprężyny. Te sprężyny są utrzymywane w stanie ściśniętym przez ciśnienie powietrza w układzie. Kiedy ciśnienie spada (np. po zaciągnięciu hamulca postojowego lub w przypadku awarii), sprężyny rozprężają się, mechanicznie blokując hamulce. To właśnie ten mechanizm odpowiada za działanie hamulca postojowego i awaryjnego, gwarantując unieruchomienie naczepy.

Jeśli chodzi o same elementy cierne, w naczepach spotykamy dwa główne typy hamulców:

Mózg operacji: jak EBS zrewolucjonizował hamowanie

Przejście od czysto pneumatycznych systemów do Elektronicznego Systemu Hamulcowego (EBS) to prawdziwa rewolucja w transporcie. EBS to zaawansowany system, który integruje mechanikę pneumatyczną z elektroniką, co przynosi szereg kluczowych korzyści. Przede wszystkim, znacząco skraca czas reakcji układu hamulcowego sygnał elektroniczny dociera do zaworów znacznie szybciej niż fala ciśnienia w przewodach. To z kolei przekłada się na krótszą drogę hamowania, co w sytuacjach awaryjnych może uratować życie. Uważam, że EBS jest obecnie standardem w naczepach nie bez powodu; jego zdolność do optymalizacji hamowania i zwiększania bezpieczeństwa jest po prostu nieoceniona.

EBS nie jest jedynie systemem hamulcowym; to prawdziwe centrum zarządzania stabilnością, integrujące wiele funkcji, które wcześniej działały niezależnie:

• ABS (Anti-lock Braking System): Zapobiega blokowaniu kół podczas intensywnego hamowania, umożliwiając kierowcy zachowanie kontroli nad kierunkiem jazdy. EBS precyzyjnie moduluje ciśnienie w poszczególnych siłownikach, aby koła obracały się, nawet gdy hamowanie jest maksymalne.
• ASR (Anti-Slip Regulation) / TC (Traction Control): Chociaż ASR jest bardziej kojarzone z ciągnikiem, EBS w naczepie może współpracować z systemem ciągnika, zapobiegając poślizgowi kół naczepy podczas ruszania lub przyspieszania, co jest kluczowe dla stabilności zestawu.
• RSS (Roll Stability Support system zapobiegający przewróceniu się naczepy): Monitoruje ruchy naczepy, takie jak przechyły boczne, i w przypadku wykrycia ryzyka przewrócenia się, automatycznie delikatnie przyhamowuje poszczególne koła, stabilizując pojazd. To funkcja, która znacząco zwiększa bezpieczeństwo na zakrętach i podczas nagłych manewrów.

Jedną z najbardziej imponujących cech EBS jest jego zdolność do dynamicznego dostosowywania siły hamowania do każdego koła z osobna. System nie tylko uwzględnia obciążenie naczepy (poprzez czujniki ciśnienia w zawieszeniu pneumatycznym), ale także warunki drogowe i dynamikę jazdy. Dzięki temu, hamowanie jest zawsze optymalne, niezależnie od tego, czy naczepa jest pusta, czy w pełni załadowana. Co więcej, ta inteligentna modulacja siły hamowania prowadzi do znacznie bardziej równomiernego zużycia okładzin hamulcowych, co, jak już wspomniałem, przekłada się na niższe koszty eksploatacji i rzadsze wizyty w serwisie.

Hamulec postojowy i awaryjny klucz do bezpieczeństwa

Zasada "Fail-Safe" to fundament bezpieczeństwa w układach pneumatycznych naczep, a jej zrozumienie jest kluczowe dla każdego kierowcy i mechanika. Jak już wspomniałem, naczepa hamuje, gdy zabraknie powietrza, i nie jest to usterka, lecz zamierzona cecha konstrukcyjna. Kiedy ciśnienie w układzie spadnie poniżej krytycznego poziomu (ok. 5,5-6 bar), potężne sprężyny w siłownikach hamulcowych, które normalnie są utrzymywane w stanie ściśniętym przez sprężone powietrze, rozprężają się. To rozprężenie mechanicznie blokuje szczęki lub klocki hamulcowe, unieruchamiając naczepę. Ten mechanizm jest wykorzystywany zarówno do bezpiecznego postoju, jak i w sytuacjach awaryjnych, na przykład w przypadku rozłączenia przewodów z ciągnikiem. To gwarancja, że naczepa nigdy nie potoczy się samoczynnie.

Prawidłowe zaciąganie i zwalnianie hamulca postojowego w naczepie jest prostą, ale krytyczną czynnością. Oto jak to zrobić:

1. Zaciąganie hamulca: Upewnij się, że naczepa jest unieruchomiona. Następnie, w zależności od modelu ciągnika i naczepy, użyj odpowiedniego przycisku na desce rozdzielczej ciągnika (często oznaczony symbolem naczepy lub "parking brake trailer") lub odłącz czerwony przewód zasilający. Usłyszysz charakterystyczne syczenie uchodzącego powietrza, a hamulce sprężynowe zablokują koła.
2. Zwalnianie hamulca: Podłącz czerwony przewód zasilający do naczepy (jeśli był odłączony) i upewnij się, że w układzie jest wystarczające ciśnienie. Następnie, zwolnij hamulec postojowy naczepy za pomocą odpowiedniego przycisku w kabinie ciągnika. Usłyszysz napełnianie się układu powietrzem i zwolnienie hamulców.

Warto podkreślić, że w nowoczesnych zestawach ciężarowych zaciągnięcie hamulca ręcznego w samym ciągniku nie zawsze automatycznie blokuje koła naczepy. Systemy są coraz bardziej zaawansowane i często wymagane są dodatkowe działania, takie jak użycie osobnego przycisku do aktywacji hamulca postojowego naczepy. Zawsze upewnij się, że naczepa jest faktycznie unieruchomiona, zanim opuścisz kabinę. To drobny szczegół, który z mojego doświadczenia często jest pomijany, a może mieć poważne konsekwencje.

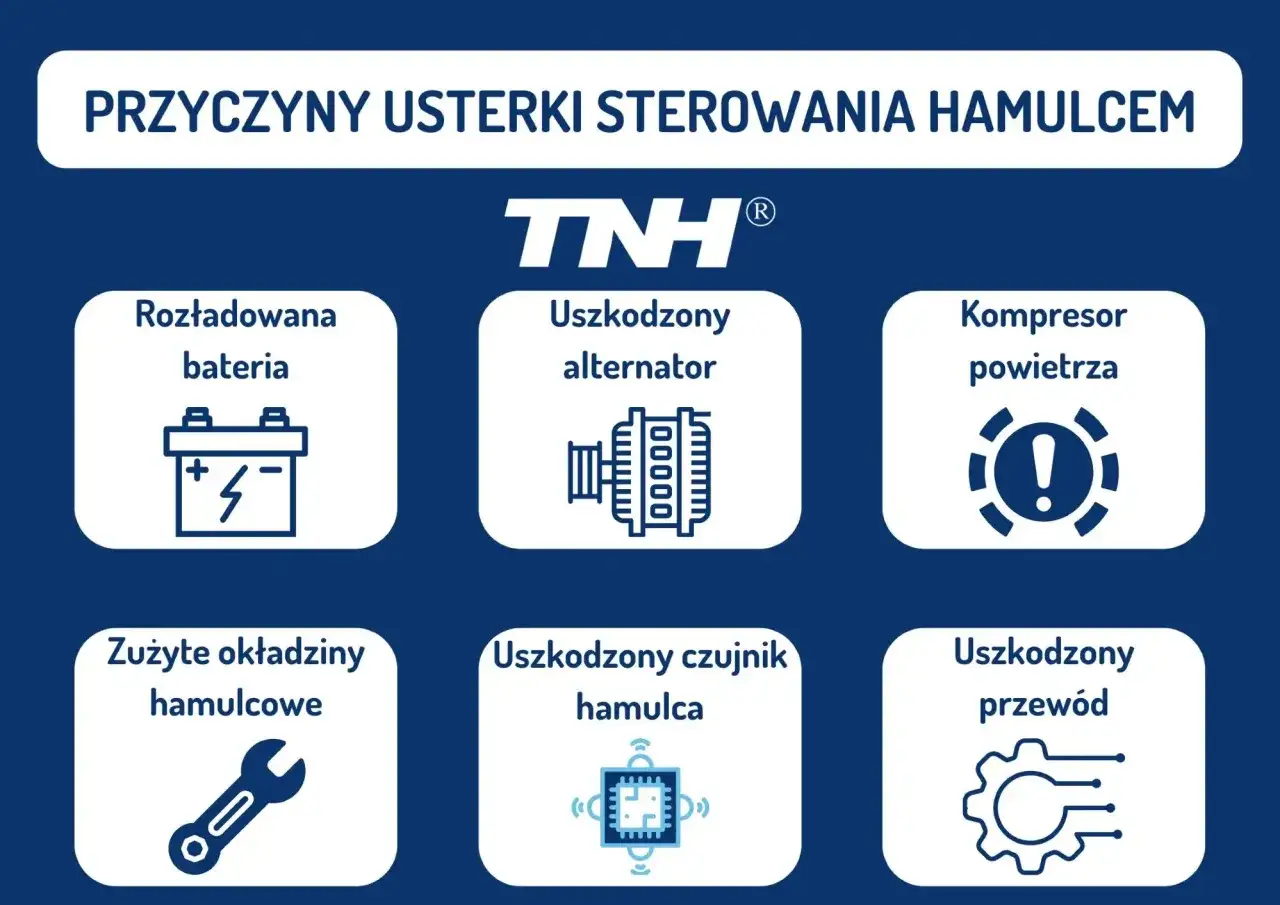

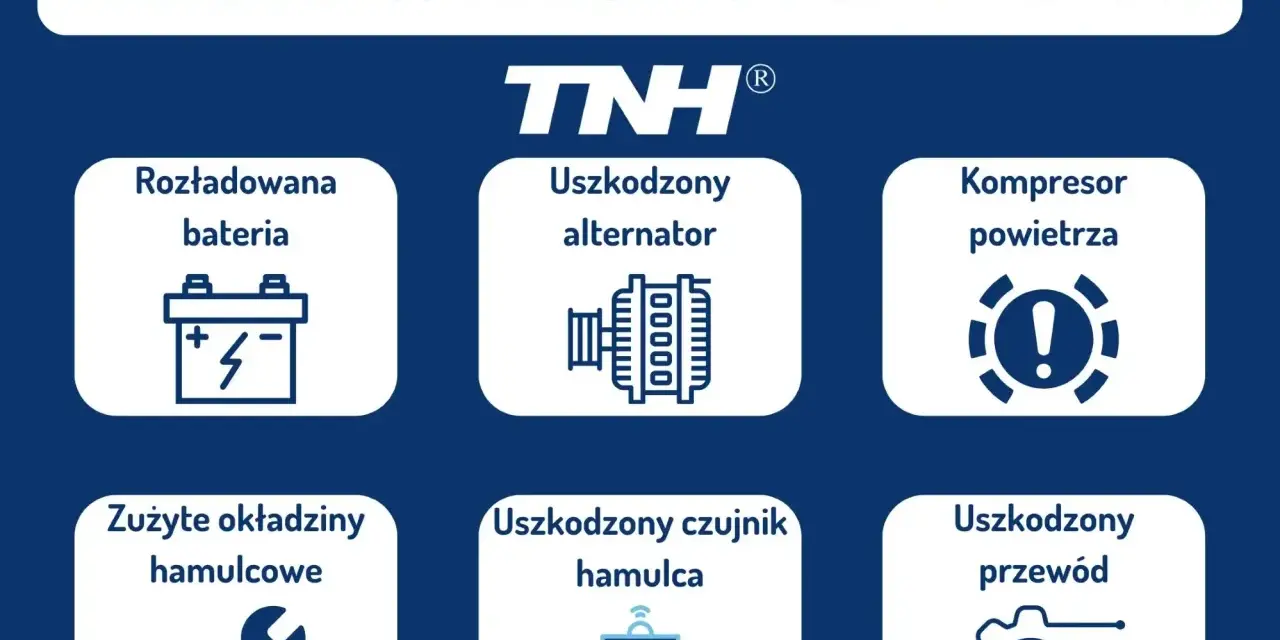

Najczęstsze usterki hamulców i jak je rozpoznać

Nawet najlepiej zaprojektowany układ hamulcowy może ulec awarii. Z mojego doświadczenia wynika, że najczęstszym problemem są nieszczelności w układzie pneumatycznym. Charakterystyczne syczenie uchodzącego powietrza to pierwszy i najłatwiejszy do rozpoznania objaw. Nieszczelności mogą występować w różnych miejscach:

• Złączki przewodów pneumatycznych
• Same przewody (uszkodzenia mechaniczne, pęknięcia)
• Uszczelnienia zaworów sterujących i przekaźnikowych
• Membrany w siłownikach hamulcowych

Konsekwencje nieszczelności są poważne od ciągłego dobijania sprężarki w ciągniku (co prowadzi do jej szybszego zużycia i większego spalania paliwa), po spadek ciśnienia poniżej krytycznego poziomu i awaryjne zablokowanie hamulców naczepy w najmniej odpowiednim momencie. Regularna kontrola wzrokowa i słuchowa jest tu kluczowa.

Zimą, zwłaszcza w naszym klimacie, kolejnym utrapieniem jest zamarzanie wilgoci w przewodach. Dzieje się tak, gdy osuszacz powietrza nie działa prawidłowo lub gdy w układzie zgromadzi się zbyt dużo wody. Zamarznięta woda może zablokować przepływ powietrza, uniemożliwiając zwolnienie hamulców lub ich aktywację. Na szczęście, istnieją sprawdzone metody zapobiegania i radzenia sobie z tym problemem:

Zapobieganie:

• Regularne osuszanie zbiorników powietrza (choć nowoczesne osuszacze w dużej mierze automatyzują ten proces, warto to sprawdzić).
• Upewnienie się, że osuszacz powietrza w ciągniku jest sprawny i regularnie wymieniane są w nim wkłady.
• Stosowanie płynów do usuwania wilgoci z układu pneumatycznego przed zimą.

Działania w przypadku wystąpienia problemu:

• Ogrzewanie przewodów i zaworów (np. gorącą wodą, nigdy otwartym ogniem!).
• Użycie specjalnych odmrażaczy do układów pneumatycznych.
• W ostateczności, próba delikatnego opukania zaworów gumowym młotkiem, aby rozbić lód.

Zablokowane koło po postoju to scenariusz, który zdarzył się chyba każdemu kierowcy. Najczęściej jest to wynik spadku ciśnienia w układzie poniżej poziomu aktywującego hamulce sprężynowe. Może to być spowodowane nieszczelnością, długim postojem lub po prostu odpięciem czerwonego przewodu bez uprzedniego zwolnienia hamulca. W takiej sytuacji naczepa jest unieruchomiona, a próba ruszenia może uszkodzić opony lub mechanizm hamulcowy. Oto awaryjne procedury odblokowania hamulca:

1. Sprawdź ciśnienie: Upewnij się, że ciągnik ma wystarczające ciśnienie w układzie i że czerwony przewód jest prawidłowo podłączony.
2. Napełnij układ: Odczekaj, aż układ naczepy zostanie napełniony powietrzem.
3. Zwolnij hamulec: Spróbuj zwolnić hamulec postojowy za pomocą przycisku w kabinie.
4. Awaryjne zwolnienie: Jeśli to nie pomaga, wiele siłowników hamulcowych ma śrubę lub dźwignię do awaryjnego zwolnienia hamulca sprężynowego. Pamiętaj, że jest to procedura awaryjna i należy ją wykonać z najwyższą ostrożnością, a następnie jak najszybciej udać się do serwisu.

W dobie elektroniki, błędy i komunikaty EBS na desce rozdzielczej to coraz częstszy widok. Mogą one oznaczać wiele rzeczy od prostej awarii czujnika ABS (np. zabrudzenie, uszkodzenie przewodu) po poważniejsze problemy z okablowaniem, modułem sterującym czy nawet zaworami EBS. Niestety, bez specjalistycznego sprzętu diagnostycznego, trudno jest dokładnie zidentyfikować przyczynę. Moja rada jest prosta: jeśli na desce rozdzielczej pojawia się komunikat o błędzie EBS, zwłaszcza jeśli towarzyszą mu inne niepokojące objawy, niezwłocznie skontaktuj się z serwisem. Jazda z niesprawnym EBS to ryzyko utraty kluczowych funkcji bezpieczeństwa, takich jak ABS czy RSS.

Prosta profilaktyka: jak dbać o układ hamulcowy na co dzień

Właściwa profilaktyka to najlepsza inwestycja w bezpieczeństwo i długowieczność układu hamulcowego. Jako kierowca, masz realny wpływ na jego stan, wykonując proste czynności przed każdą trasą:

1. Wizualna kontrola przewodów: Sprawdź, czy przewody pneumatyczne nie są uszkodzone, przetarte, zagięte lub czy nie ma widocznych nieszczelności.
2. Kontrola złączek: Upewnij się, że wszystkie złączki są prawidłowo podłączone i szczelne. Posłuchaj, czy nie ma syczenia powietrza.
3. Sprawdzenie ciśnienia: Przed ruszeniem upewnij się, że ciśnienie w układzie naczepy jest na odpowiednim poziomie.
4. Test hamulca postojowego: Zaciągnij i zwolnij hamulec postojowy naczepy, aby upewnić się, że działa prawidłowo.
5. Ogólny stan hamulców: Zwróć uwagę na wszelkie nietypowe dźwięki podczas hamowania, nierównomierne hamowanie czy ściąganie naczepy.

Poza codziennymi kontrolami, kluczowe znaczenie mają regularne przeglądy serwisowe. To podczas nich specjaliści mogą wykryć i naprawić problemy, które są niewidoczne dla kierowcy. Nigdy nie należy zaniedbywać następujących elementów podczas planowej konserwacji:

• Kontrola zużycia klocków/tarcz/bębnów: To podstawa zużyte elementy cierne drastycznie obniżają skuteczność hamowania.
• Sprawność osuszacza powietrza: Regularna wymiana wkładu osuszacza to gwarancja suchego powietrza w układzie.
• Diagnostyka komputerowa EBS: Tylko w ten sposób można odczytać błędy, sprawdzić parametry pracy czujników i zaworów oraz upewnić się, że system działa optymalnie.
• Kontrola wszystkich zaworów: Sprawdzenie ich szczelności i prawidłowego działania.
• Stan przewodów i siłowników: Dokładna kontrola pod kątem uszkodzeń i nieszczelności.
