Jako doświadczony specjalista w branży transportowej, wiem, że zrozumienie każdego elementu naczepy jest kluczowe dla bezpieczeństwa i efektywności. Czerwony przewód w naczepie to znacznie więcej niż tylko kolorowy wąż to główne źródło życia dla całego układu pneumatycznego oraz, w nowoczesnych systemach, stałe zasilanie dla elektroniki bezpieczeństwa. Jego rola jest absolutnie fundamentalna, a wszelkie usterki mogą mieć poważne konsekwencje na drodze.
- Czerwony przewód jest głównym przewodem zasilającym w sprężone powietrze cały układ pneumatyczny naczepy.
- Odpowiada za zwolnienie hamulca postojowego i zasilanie zawieszenia pneumatycznego.
- W systemie EBS/ABS dostarcza stałe napięcie 24V dla elektroniki sterującej hamulcami.
- Jego uszkodzenie lub nieprawidłowe podłączenie może skutkować awaryjnym hamowaniem naczepy.
- Należy zawsze podłączać go po przewodzie żółtym, aby zapobiec niekontrolowanemu ruchowi naczepy.
Czerwony przewód w naczepie: dlaczego jest absolutnie kluczowy dla bezpieczeństwa?
W świecie transportu drogowego, gdzie każdy element ma wpływ na bezpieczeństwo i sprawność zestawu, czerwony przewód w naczepie odgrywa podwójną, lecz równie fundamentalną rolę. Nie jest to jedynie przewód pneumatyczny; w nowoczesnych konstrukcjach pełni on także funkcję zasilania elektrycznego dla zaawansowanych systemów bezpieczeństwa. Z mojego doświadczenia wynika, że jego prawidłowe działanie to podstawa stabilnej i bezpiecznej jazdy, a jego awaria może sparaliżować cały zestaw.

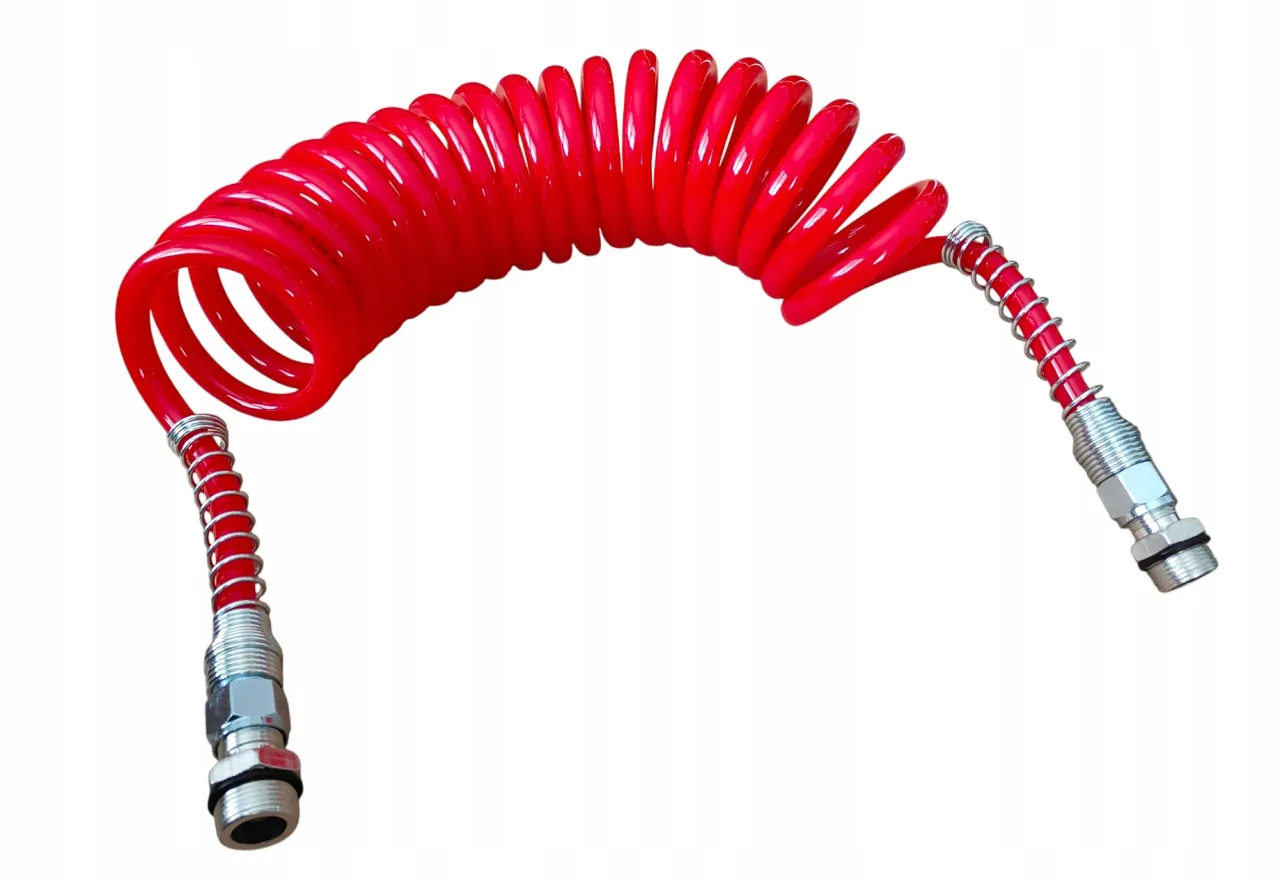

W układzie pneumatycznym czerwony przewód, zakończony charakterystyczną czerwoną złączką, jest głównym przewodem zasilającym. To nim płynie sprężone powietrze z ciągnika siodłowego do zbiorników powietrza w naczepie, utrzymując niezbędne ciśnienie w całym systemie. Bez tego stałego dopływu powietrza, naczepa po prostu nie mogłaby funkcjonować.
Natomiast w układzie elektrycznym, szczególnie w systemach EBS/ABS, czerwony przewód, znajdujący się w 7-pinowym złączu, dostarcza stałe napięcie 24V. Jest to zasilanie dla elektroniki sterującej hamulcami, co jest absolutnie niezbędne dla prawidłowego działania takich funkcji jak ABS czy ASR. Bez tego zasilania, te kluczowe systemy bezpieczeństwa pozostają martwe.
Serce układu pneumatycznego: jak czerwony przewód ożywia naczepę?
Głównym i najbardziej oczywistym zadaniem czerwonego przewodu jest stałe dostarczanie sprężonego powietrza z ciągnika siodłowego do zbiorników powietrza w naczepie. To on odpowiada za utrzymywanie niezbędnego ciśnienia w całym układzie pneumatycznym, zapewniając gotowość do pracy wszystkich komponentów wymagających powietrza. Można powiedzieć, że jest to krwiobieg naczepy, bez którego żaden ruch nie byłby możliwy.
Co więcej, czerwony przewód bezpośrednio odpowiada za zwolnienie hamulca postojowego naczepy. Po jego podłączeniu i nabiciu ciśnienia w układzie, siłowniki sprężynowe zostają zwolnione, co odblokowuje koła. To dlatego tak ważne jest, aby zawsze mieć pewność, że jest on prawidłowo podłączony. Jego odłączenie, uszkodzenie lub nagła utrata ciśnienia automatycznie uruchamia hamulec awaryjny, unieruchamiając naczepę jest to mechanizm bezpieczeństwa, który chroni przed niekontrolowanym ruchem.
W naczepach wyposażonych w zawieszenie pneumatyczne, rola czerwonego przewodu jest jeszcze szersza. To właśnie on dostarcza powietrze niezbędne do pracy miechów, czyli popularnych "poduszek". Dzięki temu możliwe jest nie tylko amortyzowanie ładunku, ale także regulacja wysokości naczepy, co jest niezwykle przydatne podczas załadunku i rozładunku na rampach. Bez stałego zasilania z czerwonego przewodu, zawieszenie pneumatyczne byłoby bezużyteczne.

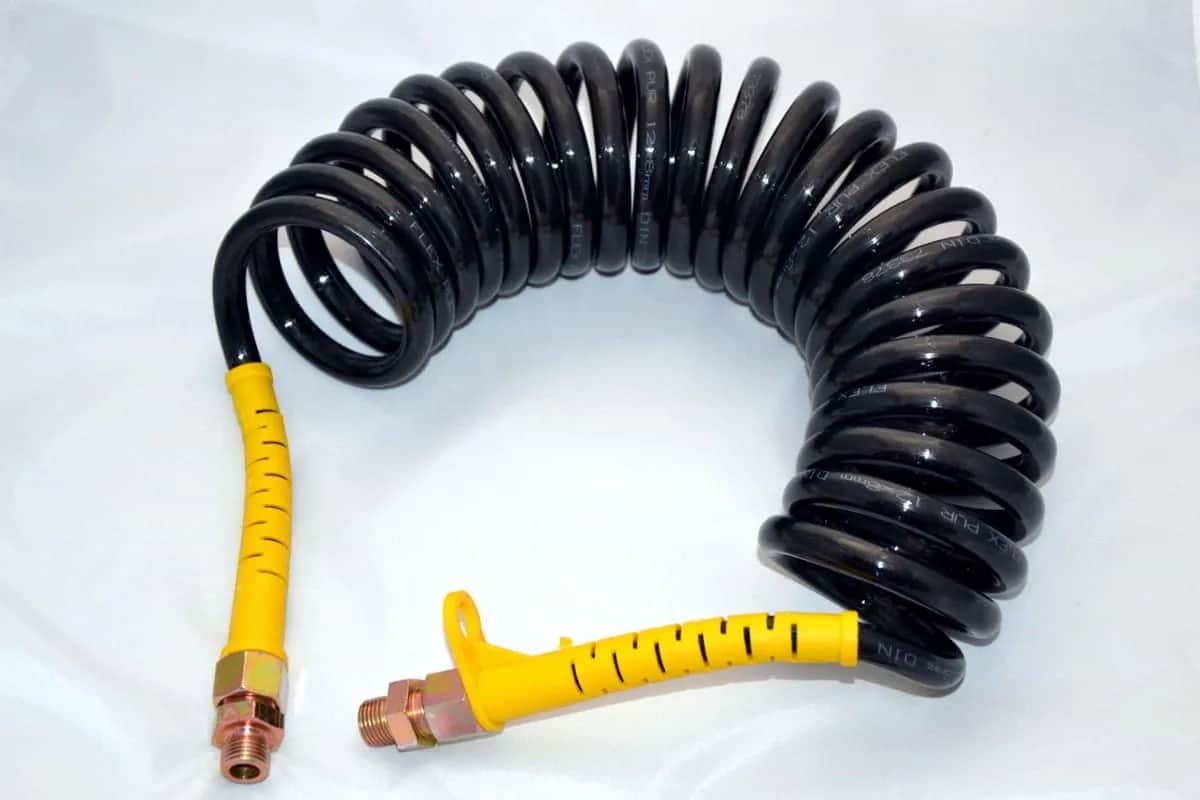

Warto jasno rozróżnić funkcje czerwonego i żółtego przewodu pneumatycznego. Czerwony to przewód zasilający dostarcza stałe ciśnienie do całego układu. Żółty natomiast to przewód sterujący hamulcami zasadniczymi. To nim przekazywane są sygnały z pedału hamulca w ciągniku do zaworów hamulcowych naczepy. Oba są niezbędne, ale pełnią odmienne, choć komplementarne role.
Moc elektroniki: czerwony przewód w systemie EBS/ABS

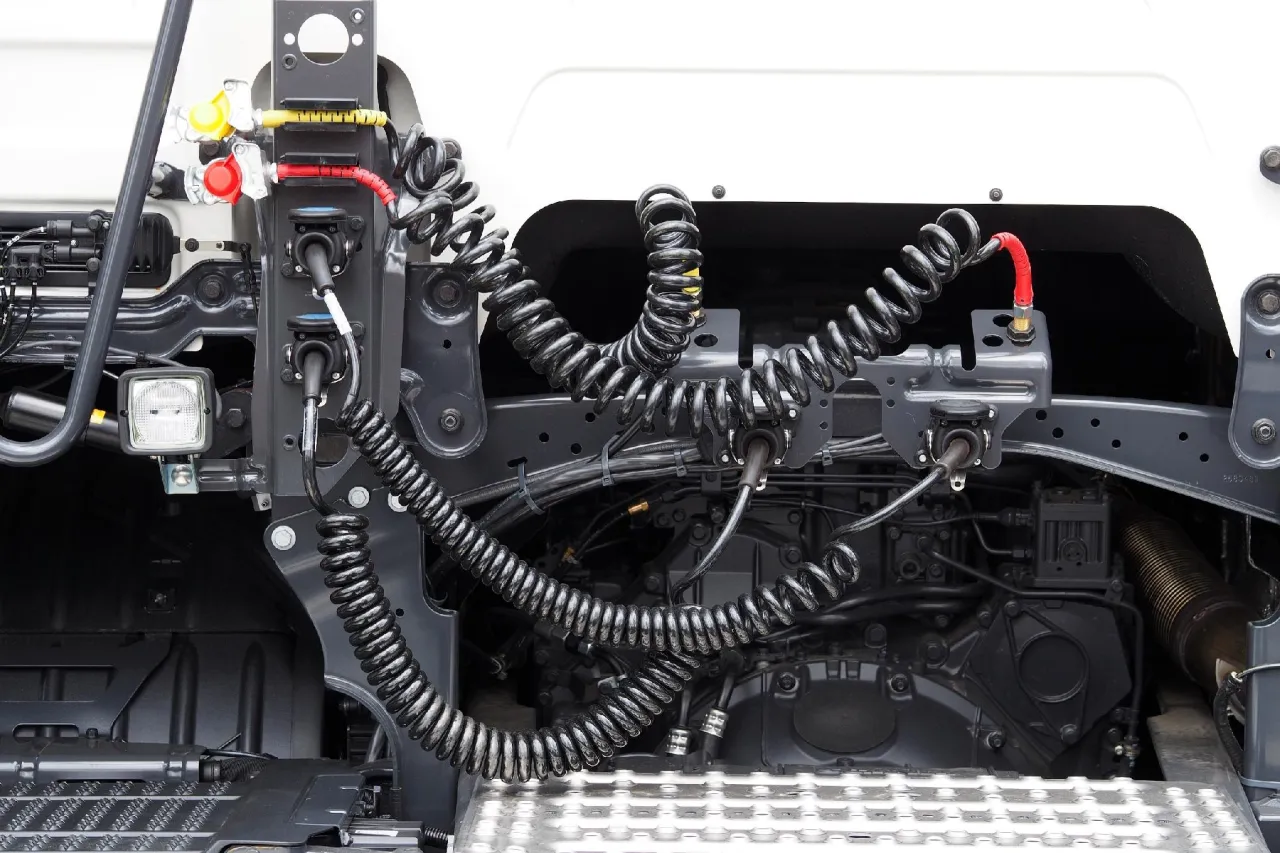

Oprócz swojej kluczowej roli w układzie pneumatycznym, czerwony przewód ma również istotne znaczenie w instalacji elektrycznej, zwłaszcza w nowoczesnych systemach EBS (Electronic Braking System). W 7-pinowym złączu EBS, czerwony przewód jest podłączony do pinu nr 1 i dostarcza stałe napięcie 24V. To zasilanie jest absolutnie niezbędne dla elektroniki modułu EBS oraz zaworów sterujących, które odpowiadają za precyzyjne i bezpieczne hamowanie.
Stałe zasilanie 24V z czerwonego przewodu jest fundamentalne dla prawidłowego działania elektronicznie sterowanych systemów hamulcowych, takich jak ABS (Anti-lock Braking System) i ASR (Acceleration Slip Regulation). Bez tego napięcia, moduł EBS nie może pracować, co oznacza, że funkcje zapobiegające blokowaniu kół podczas hamowania czy kontroli trakcji nie będą aktywne. W praktyce, brak zasilania z czerwonego przewodu w systemie EBS/ABS oznacza, że naczepa hamuje w sposób konwencjonalny, bez wsparcia zaawansowanej elektroniki, co znacząco obniża bezpieczeństwo, zwłaszcza w trudnych warunkach.
Zgodnie ze standardami, pin nr 1 w 7-pinowym złączu EBS jest przeznaczony dla czerwonego przewodu i jego funkcją jest dostarczanie stałego napięcia 24V dla zaworów sterujących. Jest to kluczowe dla utrzymania ciągłej gotowości systemów elektronicznych naczepy, nawet gdy nie są aktywnie używane, ale muszą być w stanie reagować natychmiast. Pamiętajmy, że w transporcie drogowym każda milisekunda ma znaczenie, a niezawodne zasilanie jest tego podstawą.
Praktyka czyni mistrza: prawidłowe podłączanie i diagnostyka
Z mojego doświadczenia wynika, że jednym z najczęściej popełnianych błędów, który może prowadzić do niebezpiecznych sytuacji, jest niewłaściwa kolejność podłączania przewodów pneumatycznych przy sprzęganiu naczepy. Fundamentalną zasadą jest, aby najpierw podłączyć przewód żółty, a dopiero potem czerwony. Ta kolejność nie jest przypadkowa ma ona na celu zapobieżenie niekontrolowanemu ruchowi pojazdu.
Podłączenie samego czerwonego przewodu jako pierwszego, bez podpiętego żółtego, jest niezwykle ryzykowne. Dlaczego? Ponieważ czerwony przewód zasila układ pneumatyczny i odpowiada za zwolnienie hamulca postojowego. Jeśli podłączymy tylko czerwony przewód, naczepa otrzyma ciśnienie i jej hamulec postojowy zostanie zwolniony. Jeśli w tym momencie nie jest ona prawidłowo zabezpieczona klinami lub nie jest podłączona do ciągnika w sposób mechaniczny, może się swobodnie przetoczyć, stwarzając poważne zagrożenie dla osób i mienia. Zawsze przestrzegam kierowców, aby byli świadomi tego ryzyka.
Najczęstsze usterki czerwonego przewodu to:
- Pęknięcia i przetarcia: Spowodowane zużyciem materiału, ocieraniem o elementy podwozia lub uszkodzeniami mechanicznymi.
- Nieszczelności na złączach: Uszczelki w szybkozłączach mogą ulec zużyciu, co prowadzi do ucieczki powietrza.
- Uszkodzenia mechaniczne: Na przykład po najechaniu na przewód lub jego przytrzaśnięciu.
- Zatkane przewody: Rzadziej, ale mogą wystąpić zanieczyszczenia blokujące przepływ powietrza.
Rozpoznać je można po stałej pracy sprężarki w ciągniku (próbuje uzupełnić uciekające powietrze) lub słyszalnym syku powietrza, zwłaszcza w cichym otoczeniu.
Samodzielna diagnostyka nieszczelności lub uszkodzeń czerwonego przewodu przez kierowcę może wyglądać następująco:
- Wizualna inspekcja: Dokładnie obejrzyj cały przewód od ciągnika do naczepy, szukając widocznych pęknięć, przetarć, zagnieceń lub innych uszkodzeń. Sprawdź również stan złączek.
- Nasłuchiwanie: Włącz silnik ciągnika, podłącz naczepę i poczekaj, aż układ nabije ciśnienie. Następnie wyłącz silnik i w absolutnej ciszy nasłuchuj, czy nie słychać syku uciekającego powietrza wzdłuż przewodu lub przy złączach.
- Test mydlinami: Jeśli podejrzewasz nieszczelność, ale nie możesz jej zlokalizować wzrokiem lub słuchem, spryskaj podejrzane miejsca (zwłaszcza złącza) roztworem wody z mydłem. Pojawiające się bąbelki wskażą dokładne miejsce wycieku.
- Sprawdzenie ciśnienia: Niektóre ciągniki i naczepy posiadają manometry. Obserwuj, czy ciśnienie w układzie naczepy utrzymuje się na stałym poziomie po wyłączeniu silnika. Szybki spadek ciśnienia to wyraźny sygnał nieszczelności.
Co grozi za uszkodzony czerwony przewód? Konsekwencje awarii w trasie
Utrata ciśnienia w układzie pneumatycznym naczepy z powodu uszkodzonego czerwonego przewodu to jedna z najbardziej krytycznych awarii, jakie mogą spotkać kierowcę w trasie. Jej konsekwencją jest automatyczne, nagłe uruchomienie hamulca awaryjnego naczepy. Wyobraźmy sobie taką sytuację na autostradzie przy dużej prędkości nagłe zablokowanie kół naczepy może doprowadzić do utraty kontroli nad zestawem, złożenia się zestawu, a w najgorszym przypadku do poważnego wypadku. To dlatego tak często podkreślam, jak ważna jest regularna kontrola tego elementu.
Innym, choć mniej dramatycznym, ale równie uciążliwym problemem wynikającym z uszkodzenia czerwonego przewodu jest niemożność zwolnienia hamulców postojowych naczepy. Jeśli powietrze nie dociera do siłowników, hamulce pozostają zaciągnięte. W takiej sytuacji naczepa jest unieruchomiona i niezdolna do dalszej jazdy. Wiem, że kierowcy w takich sytuacjach próbują różnych "chałupniczych" metod, ale zawsze zalecam wezwanie serwisu lub mechanika, który fachowo rozwiąże problem, aby uniknąć dalszych uszkodzeń.
Usterka czerwonego przewodu wpływa również na inne komponenty zestawu. Ciągła praca sprężarki w ciągniku, próbującej uzupełnić uciekające powietrze, prowadzi do jej szybszego zużycia i zwiększonego zużycia paliwa. Ponadto, jak już wspomniałem, w naczepach z zawieszeniem pneumatycznym, brak odpowiedniego ciśnienia z czerwonego przewodu uniemożliwia prawidłowe działanie miechów, co może prowadzić do niestabilności ładunku, uszkodzeń zawieszenia, a nawet problemów z przejazdem pod wiaduktami czy wjazdem na rampy.
Czerwony przewód: fundament bezpiecznego transportu
Z perspektywy mojej wieloletniej pracy w branży transportowej, mogę śmiało stwierdzić, że regularna kontrola stanu czerwonego przewodu to absolutny obowiązek każdego kierowcy i mechanika. Jego kluczowa rola w bezpieczeństwie i sprawności całego zestawu od hamulców, przez zawieszenie, aż po zaawansowaną elektronikę sprawia, że jest to jeden z tych elementów, na których nie wolno oszczędzać ani w kwestii jakości, ani w kwestii uwagi. Drobne pęknięcie czy nieszczelność może mieć katastrofalne skutki.
Podsumowując, czerwony przewód w naczepie to prawdziwy bohater drugiego planu, pełniący podwójną, niezastąpioną funkcję. Z jednej strony, jest to główny przewód zasilający układ pneumatyczny, zapewniający ciśnienie dla hamulców i zawieszenia. Z drugiej strony, w systemach EBS/ABS, dostarcza stałe zasilanie elektryczne dla kluczowej elektroniki bezpieczeństwa. Jego prawidłowe działanie jest synonimem bezpieczeństwa i efektywności w transporcie drogowym, a jego niezawodność to podstawa spokoju ducha każdego kierowcy.
