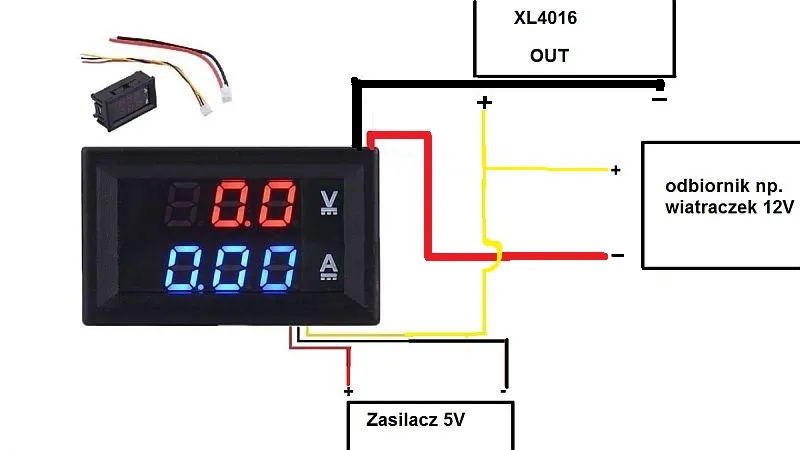

Jak podłączyć amperomierz w ciągniku? Pełny poradnik krok po kroku

Ten artykuł to praktyczny i szczegółowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć amperomierz w instalacji elektrycznej ciągnika rolniczego. Dowiesz się, jak przygotować się do montażu, przeprowadzić instalację oraz interpretować wskazania, aby zyskać pełną kontrolę nad układem ładowania Twojej maszyny.

Dlaczego kontrola ładowania w ciągniku jest kluczowa?

Z mojego doświadczenia wiem, że amperomierz w ciągniku to nie tylko dodatkowy gadżet, ale przede wszystkim nieocenione narzędzie do monitorowania bilansu prądu w całej instalacji elektrycznej. Jego główne zadanie to bieżąca kontrola procesu ładowania akumulatora. Dzięki niemu, jako operator, mam natychmiastową informację, czy alternator pracuje prawidłowo, dostarczając wystarczającą ilość prądu zarówno do zasilania bieżących odbiorników (świateł, zapłonu), jak i do efektywnego doładowywania akumulatora. Jest to szczególnie ważne w starszych modelach ciągników, gdzie często brakuje zaawansowanej elektroniki diagnostycznej. Prawidłowo działający układ ładowania to podstawa niezawodności maszyny, a jego bieżące monitorowanie pozwala uniknąć niespodziewanych awarii i przestojów w polu.

Uniknij niespodzianki w polu: co daje Ci zamontowanie amperomierza?

Posiadanie amperomierza w ciągniku to szereg konkretnych korzyści, które znacząco zwiększają komfort i bezpieczeństwo pracy:

• Natychmiastowa informacja o pracy alternatora: Jeśli pasek klinowy zacznie się ślizgać lub alternator będzie miał problem z generowaniem prądu, amperomierz natychmiast to pokaże, wskazując spadek prądu ładowania lub nawet rozładowywanie akumulatora.
• Zapobieganie niespodziewanemu rozładowaniu akumulatora: Wychylenie wskazówki na minus od razu sygnalizuje, że akumulator jest rozładowywany, co pozwala na szybką reakcję i uniknięcie sytuacji, w której ciągnik nie odpali.
• Kontrola obciążenia instalacji: Możesz obserwować, jak włączanie poszczególnych odbiorników (np. świateł roboczych, dmuchawy) wpływa na bilans prądu i czy alternator nadąża z jego produkcją.
• Wczesna diagnostyka problemów: Amperomierz często jest pierwszym wskaźnikiem zbliżającej się awarii alternatora, regulatora napięcia czy nawet problemów z samym akumulatorem, dając czas na interwencję, zanim problem stanie się poważny.

Amperomierz czy woltomierz? Zrozum kluczową różnicę i wybierz świadomie

Wielu moich klientów i znajomych zastanawia się, czy do kontroli układu ładowania lepiej sprawdzi się amperomierz, czy woltomierz. Amperomierz, jak już wspomniałem, to miernik prądu. Podłączony szeregowo w główny obwód prądu ładowania, bezpośrednio pokazuje, ile prądu jest generowane przez alternator i ile z tego prądu trafia do akumulatora lub jest zużywane przez odbiorniki. Wskazanie dodatnie oznacza ładowanie, a ujemne rozładowywanie. To bardzo intuicyjny i bezpośredni sposób na ocenę pracy alternatora i kondycji akumulatora w czasie rzeczywistym.

Woltomierz natomiast mierzy napięcie w instalacji elektrycznej, podłączany jest równolegle. Jego wskazania są bardziej pośrednie. Wysokie napięcie (np. powyżej 13,8V przy pracującym silniku) sugeruje, że alternator ładuje, a niskie (poniżej 12V na wyłączonym silniku) może wskazywać na rozładowany akumulator. Chociaż woltomierz jest przydatny, to amperomierz daje bardziej precyzyjny i natychmiastowy obraz bilansu energetycznego. Na przykład, ślizgający się pasek klinowy natychmiast spowoduje spadek prądu na amperomierzu, podczas gdy napięcie na woltomierzu może początkowo utrzymywać się na akceptowalnym poziomie, zanim problem stanie się krytyczny.

Solidne przygotowanie to podstawa udanego montażu

Zanim zabierzemy się za fizyczny montaż amperomierza, zawsze podkreślam, jak ważne jest odpowiednie przygotowanie. To nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i gwarancji sukcesu. Nikt nie chce tracić czasu na szukanie narzędzi w trakcie pracy, a co gorsza, ryzykować uszkodzeniem instalacji czy własnym zdrowiem. Dobrze zaplanowany i przygotowany montaż to połowa sukcesu, a w przypadku elektryki podstawa bezproblemowej eksploatacji.

Kompletujemy zestaw: jaki amperomierz i przewody będą najlepsze do Twojego ciągnika?

Wybór odpowiedniego amperomierza i przewodów to klucz do prawidłowego i bezpiecznego działania. Z mojego doświadczenia wynika, że do typowych ciągników rolniczych, takich jak Ursus C-330 czy C-360, najlepiej sprawdzają się amperomierze o zakresie pomiarowym +/- 30A, +/- 50A lub +/- 60A. Taki zakres jest wystarczający do monitorowania prądu ładowania w standardowej instalacji.

Niezbędne narzędzia, które musisz mieć pod ręką

Aby montaż przebiegł sprawnie i bezproblemowo, przygotuj sobie następujące narzędzia:

• Zestaw kluczy płaskich i nasadowych (do klem akumulatora i połączeń elektrycznych).
• Śrubokręty (krzyżakowy i płaski).
• Szczypce uniwersalne, do cięcia przewodów oraz do zaciskania końcówek oczkowych.
• Miernik uniwersalny (multimetr) przyda się do sprawdzenia ciągłości obwodu i napięcia.
• Taśma izolacyjna lub koszulki termokurczliwe.
• Końcówki oczkowe (do przewodów o odpowiednim przekroju) i ewentualnie konektory.
• Wiertarka z wiertłem do metalu (jeśli konieczne będzie wykonanie otworu na amperomierz).
• Nóż monterski lub ściągacz izolacji.

Absolutna podstawa: jak prawidłowo i bezpiecznie odłączyć akumulator?

To jest krok, którego nigdy nie wolno pomijać ani bagatelizować. Praca przy instalacji elektrycznej bez odłączenia akumulatora jest niezwykle ryzykowna i może prowadzić do poważnych zwarć, uszkodzenia instalacji, alternatora, a nawet pożaru. Zawsze postępuj zgodnie z tą procedurą:

1. Wyłącz silnik ciągnika i upewnij się, że wszystkie odbiorniki prądu (światła, radio, wentylator) są wyłączone.
2. Zlokalizuj akumulator.
3. Przygotuj odpowiedni klucz (zazwyczaj 10 lub 13 mm) do poluzowania klem.
4. Zawsze najpierw odkręć i zdejmij klemę z bieguna ujemnego (-) akumulatora. To jest kluczowe, ponieważ w przypadku przypadkowego dotknięcia kluczem do masy ciągnika, nie dojdzie do zwarcia.
5. Następnie odkręć i zdejmij klemę z bieguna dodatniego (+) akumulatora.
6. Upewnij się, że obie klemy są odizolowane od akumulatora i od siebie nawzajem, aby nie doszło do przypadkowego kontaktu. Możesz je owinąć taśmą izolacyjną lub położyć na nie szmatkę.

Praktyczny przewodnik: montaż amperomierza krok po kroku

Krok 1: Wyznaczenie idealnego miejsca na desce rozdzielczej

Pierwszym krokiem jest znalezienie odpowiedniego miejsca na amperomierz. Powinno to być miejsce dobrze widoczne dla operatora podczas pracy, ale jednocześnie takie, które nie będzie zasłaniało innych ważnych wskaźników czy przełączników. Upewnij się, że za deską rozdzielczą jest wystarczająco dużo miejsca na obudowę amperomierza i podłączenie przewodów. Jeśli konieczne jest wywiercenie otworu, starannie odmierz jego średnicę i upewnij się, że nie uszkodzisz żadnych istniejących przewodów czy elementów konstrukcyjnych.

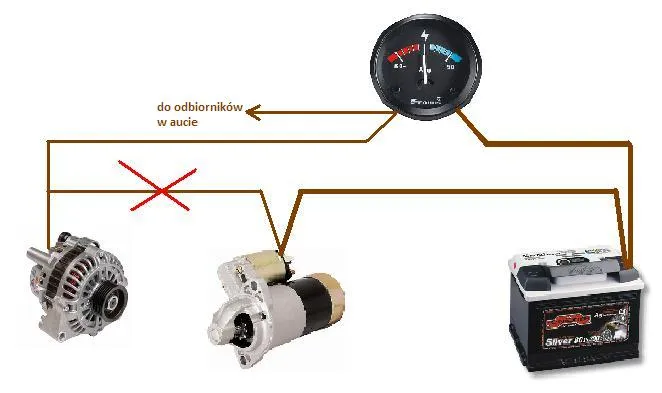

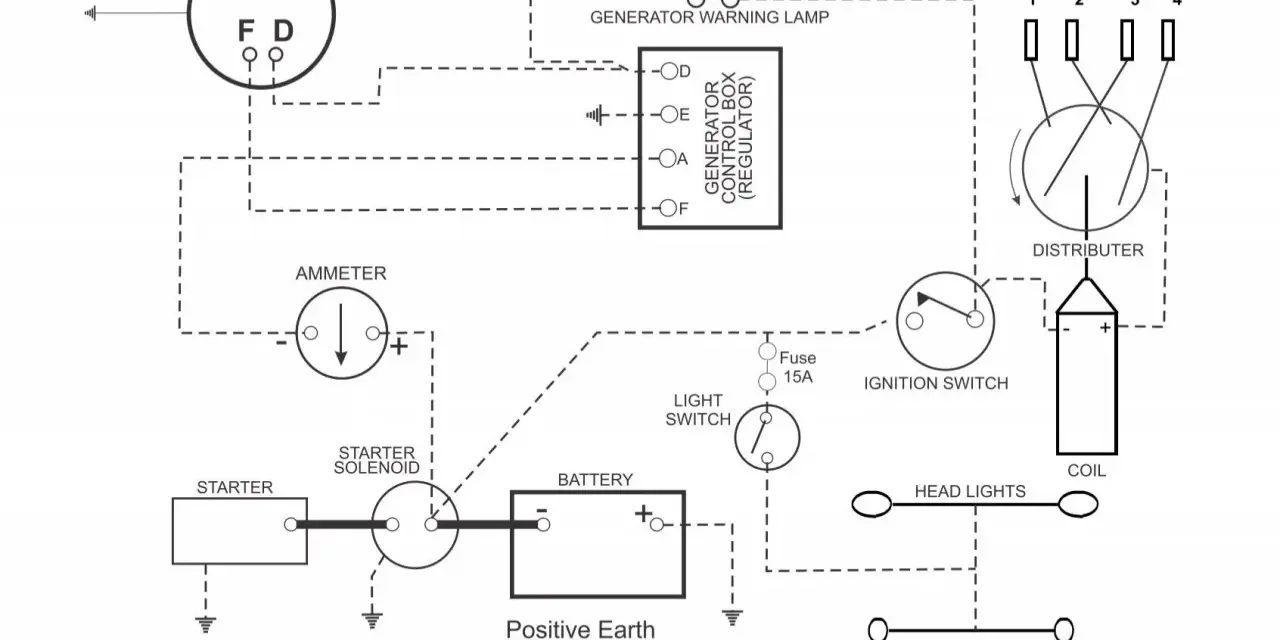

Krok 2: Odszukanie kluczowego przewodu: gdzie wpiąć się w instalację? (schemat dla Ursus C-360/C-330)

Amperomierz, jak już wspomniałem, musi być podłączony szeregowo. Oznacza to, że cały prąd ładowania musi przez niego przepływać. W praktyce oznacza to, że musimy go wpiąć w główny, gruby przewód łączący alternator z resztą instalacji. W ciągnikach takich jak Ursus C-330 czy C-360, zazwyczaj jest to gruby przewód wychodzący z zacisku B+ alternatora (lub zacisku 30 na zewnętrznym regulatorze napięcia, jeśli taki występuje). Ten przewód prowadzi prąd do głównego zacisku prądowego na rozruszniku lub bezpośrednio do stacyjki, a stamtąd do akumulatora i pozostałych odbiorników. Twoim zadaniem jest zlokalizowanie tego przewodu i wybranie punktu, w którym go przetniesz, aby wpiąć amperomierz.

Krok 3: Precyzyjne cięcie i zarabianie końcówek: jak robić to profesjonalnie?

Kiedy już zlokalizujesz odpowiedni przewód, czas na precyzyjne działanie:

1. Przetnij przewód: Wybierz punkt, w którym przewód jest łatwo dostępny i masz wystarczająco dużo miejsca do pracy. Przetnij go ostrożnie, upewniając się, że nie uszkodzisz innych przewodów.
2. Zdejmij izolację: Z obu nowo powstałych końcówek przewodu zdejmij około 1-1,5 cm izolacji. Użyj ściągacza izolacji lub noża monterskiego, uważając, aby nie naruszyć miedzianych żył.
3. Zarób końcówki oczkowe: Na każdą z odsłoniętych końcówek przewodu nałóż odpowiednią końcówkę oczkową. Następnie solidnie zaciskaj końcówki za pomocą szczypiec do zaciskania. Upewnij się, że połączenie jest bardzo mocne i przewód nie wysunie się z końcówki. To zapewni dobry kontakt elektryczny i zapobiegnie grzaniu się w tym miejscu.

Krok 4: Podłączenie przewodów do amperomierza: na co zwrócić szczególną uwagę?

Teraz, gdy przewody są przygotowane, możesz podłączyć je do amperomierza. Większość amperomierzy do ciągników ma dwa zaciski śrubowe. Niektóre są dwukierunkowe, co oznacza, że kolejność podłączenia nie ma znaczenia dla samego pomiaru, ale może wpłynąć na to, czy wskazówka wychyli się na plus czy minus przy ładowaniu. W praktyce, jeden przewód (np. ten idący od alternatora) podłącz do jednego zacisku amperomierza, a drugi przewód (idący w stronę akumulatora/stacyjki) do drugiego. Upewnij się, że połączenia są bardzo pewne i stabilne luźne śruby mogą prowadzić do iskrzenia i przegrzewania. Jeśli amperomierz ma oznaczenia polaryzacji (+/-), warto je respektować dla spójności wskazań.

Krok 5: Finalny montaż i zabezpieczenie instalacji

Po podłączeniu przewodów do amperomierza, zamocuj go w wybranym miejscu na desce rozdzielczej. Użyj dołączonych nakrętek i podkładek, aby zapewnić stabilne mocowanie. Następnie, co jest niezwykle ważne, zaizoluj wszystkie odsłonięte połączenia elektryczne. Użyj do tego taśmy izolacyjnej lub koszulek termokurczliwych. To zapobiegnie przypadkowym zwarciom, które mogłyby uszkodzić instalację lub doprowadzić do pożaru. Upewnij się, że przewody są ułożone w sposób bezpieczny, nie ocierają się o ostre krawędzie i nie są narażone na uszkodzenia mechaniczne.

Pierwsze uruchomienie i testy: czy wszystko działa prawidłowo?

Krok 6: Bezpieczne podłączenie akumulatora i pierwszy rozruch silnika

1. Upewnij się, że wszystkie narzędzia zostały usunięte z komory silnika i z okolic akumulatora.
2. Najpierw podłącz klemę do bieguna dodatniego (+) akumulatora i solidnie ją dokręć.
3. Następnie podłącz klemę do bieguna ujemnego (-) akumulatora i również ją solidnie dokręć.
4. Sprawdź, czy połączenia są stabilne i nie ma żadnych luzów.
5. Wsiądź do ciągnika i spróbuj uruchomić silnik. Obserwuj amperomierz.

Sprawdzenie poprawności wskazań na wolnych i wysokich obrotach

Po uruchomieniu silnika, przeprowadź serię testów, aby upewnić się, że amperomierz działa prawidłowo:

• Na wyłączonym silniku: Wskazówka amperomierza powinna pokazywać zero. Jeśli pokazuje coś innego, sprawdź poprawność podłączenia.
• Na wolnych obrotach (bez włączonych odbiorników): Po uruchomieniu silnika, wskazówka powinna przez chwilę wskazywać ładowanie (na plusie), a następnie, gdy akumulator się podładuje, może wrócić do zera lub wskazywać minimalne ładowanie.
• Na wyższych obrotach (bez włączonych odbiorników): Zwiększ obroty silnika. Wskazówka powinna wyraźnie wskazywać ładowanie (na plusie), co świadczy o prawidłowej pracy alternatora.
• Z włączonymi odbiornikami prądu: Włącz światła mijania, światła robocze, dmuchawę, radio itp. Obserwuj, jak reaguje amperomierz. Powinien nadal wskazywać ładowanie, choć jego wartość może być niższa niż bez obciążenia. Jeśli wskazówka spadnie na minus, oznacza to, że alternator nie nadąża z produkcją prądu, co jest sygnałem problemu.
• Reakcja na włączanie i wyłączanie odbiorników: Włączaj i wyłączaj poszczególne odbiorniki. Wskazówka amperomierza powinna dynamicznie reagować, pokazując zmiany w bilansie prądu.

Zostań ekspertem: jak prawidłowo interpretować wskazania amperomierza?

Wskazówka na plusie (+): co to dokładnie oznacza?

Gdy wskazówka amperomierza wychyla się w stronę dodatnią, czyli na plus (+), to jest to najbardziej pożądany i prawidłowy objaw. Oznacza to, że alternator pracuje prawidłowo, generując prąd elektryczny. Ten prąd jest wykorzystywany do dwóch celów: po pierwsze, zasila wszystkie bieżące odbiorniki w ciągniku (takie jak światła, zapłon, radio, dmuchawa), a po drugie, doładowuje akumulator. Im większe wychylenie na plus, tym intensywniejsze jest ładowanie akumulatora. Jest to szczególnie widoczne zaraz po uruchomieniu silnika, gdy akumulator jest częściowo rozładowany po rozruchu.

Dlaczego wskazówka leci na minus (-)? Najczęstsze przyczyny

Wskazówka amperomierza wychylająca się w stronę ujemną, czyli na minus (-), to sygnał alarmowy. Oznacza to, że akumulator jest rozładowywany, ponieważ alternator nie dostarcza wystarczającej ilości prądu do zasilania odbiorników i ładowania. Prąd jest wówczas pobierany bezpośrednio z akumulatora. Najczęstsze przyczyny takiego stanu to:

• Awaria alternatora: Uszkodzenie uzwojeń, diod prostowniczych lub innych elementów alternatora uniemożliwia mu produkcję prądu.
• Uszkodzenie regulatora napięcia: Regulator, który odpowiada za utrzymywanie stałego napięcia ładowania, może ulec awarii, co skutkuje brakiem ładowania.
• Zerwany lub ślizgający się pasek klinowy: Pasek napędza alternator. Jeśli jest zerwany, alternator nie pracuje. Jeśli się ślizga, nie jest w stanie wytworzyć wystarczającego prądu.
• Zbyt duże obciążenie: Włączenie zbyt wielu odbiorników prądu jednocześnie, przy niskich obrotach silnika, może spowodować, że alternator nie nadąży z produkcją, a prąd będzie pobierany z akumulatora.

Kiedy wskazanie "zero" jest prawidłowym objawem?

Wskazanie "zero" na amperomierzu nie zawsze oznacza problem. Istnieją sytuacje, w których jest to całkowicie normalne i prawidłowe:

• Wyłączony silnik: Gdy silnik jest wyłączony, alternator nie pracuje, a więc nie ma przepływu prądu ładowania.
• Silnik pracuje, akumulator w pełni naładowany i minimalne obciążenie: Jeśli akumulator jest już w pełni naładowany, a włączone są tylko podstawowe odbiorniki (np. sam zapłon), alternator może dostarczać dokładnie tyle prądu, ile jest potrzebne do zasilania odbiorników, bez konieczności doładowywania akumulatora. Wskazówka wówczas ustawi się na zero, sygnalizując zrównoważony bilans prądu.

Przeczytaj również: Ciągnik po zmarłym? Przerejestruj bez kar! Poradnik krok po kroku

Szybka diagnostyka: najczęstsze problemy z amperomierzem i ich rozwiązania

Pomocy, amperomierz nic nie pokazuje! Co sprawdzić w pierwszej kolejności?

Brak jakichkolwiek wskazań na amperomierzu, zarówno na plusie, jak i na minusie, to wyraźny sygnał, że coś jest nie tak. Oto co powinieneś sprawdzić:

• Przepalenie samego amperomierza: Czasami sam miernik może ulec uszkodzeniu. Możesz to sprawdzić, omijając amperomierz tymczasowo grubym przewodem jeśli po ominięciu ładowanie wróci (np. zaświeci się kontrolka), amperomierz jest uszkodzony.
• Przerwa w obwodzie: Sprawdź wszystkie połączenia przewodów do amperomierza. Luźne lub urwane przewody to częsta przyczyna.
• Obluzowany/zerwany przewód: Upewnij się, że główny przewód, w który wpiąłeś amperomierz, jest cały i dobrze połączony z alternatorem i resztą instalacji.
• Błędne podłączenie: Sprawdź, czy amperomierz na pewno jest wpięty szeregowo w główny obwód ładowania, a nie np. równolegle.
• Uszkodzenie bezpiecznika: Chociaż amperomierz zazwyczaj nie jest zabezpieczony osobnym bezpiecznikiem w tym obwodzie, warto sprawdzić bezpieczniki główne.

Wskazówka ciągle pokazuje rozładowanie: gdzie szukać awarii?

Jeśli amperomierz nieustannie wskazuje na minus, nawet przy podwyższonych obrotach silnika, masz problem z układem ładowania. Oto najczęstsze miejsca, gdzie należy szukać przyczyny:

• Pasek klinowy: Sprawdź jego naciąg i stan. Jeśli jest luźny lub uszkodzony, alternator nie będzie prawidłowo napędzany.
• Alternator: Może być uszkodzony wewnętrznie (np. diody prostownicze, regulator napięcia wbudowany w alternator, uzwojenia). Często wymaga demontażu i wizyty u elektryka.
• Zewnętrzny regulator napięcia: W starszych ciągnikach regulator jest często osobnym elementem. Sprawdź jego połączenia i ewentualnie podmień na sprawny.
• Szczotki alternatora: Zużyte szczotki mogą nie przewodzić prądu do wirnika, co uniemożliwia ładowanie.
• Połączenia elektryczne: Sprawdź wszystkie połączenia od alternatora do akumulatora, w tym masę silnika i akumulatora. Luźne lub skorodowane styki mogą powodować spadek napięcia i brak ładowania.

Wskazania "pływają" lub drżą: czy to powód do niepokoju?

Niestabilne, "pływające" lub drżące wskazania amperomierza mogą być powodem do niepokoju i zazwyczaj sygnalizują jakiś problem. W pierwszej kolejności sprawdź wszystkie połączenia elektryczne zarówno te przy amperomierzu, jak i te w całym obwodzie ładowania (alternator, regulator, akumulator). Luźne lub skorodowane styki mogą powodować niestabilny przepływ prądu. Jeśli połączenia są w porządku, problem może leżeć w samym alternatorze (np. uszkodzone diody prostownicze, zużyte szczotki) lub w regulatorze napięcia, które sporadycznie nieprawidłowo zarządzają prądem. W niektórych przypadkach, drżące wskazania mogą również świadczyć o starzejącym się akumulatorze, który ma problemy z utrzymaniem stabilnego napięcia i pobiera prąd w sposób nieregularny.
