Jak podłączyć koguta do ciągnika? Uniknij błędów i mandatu!

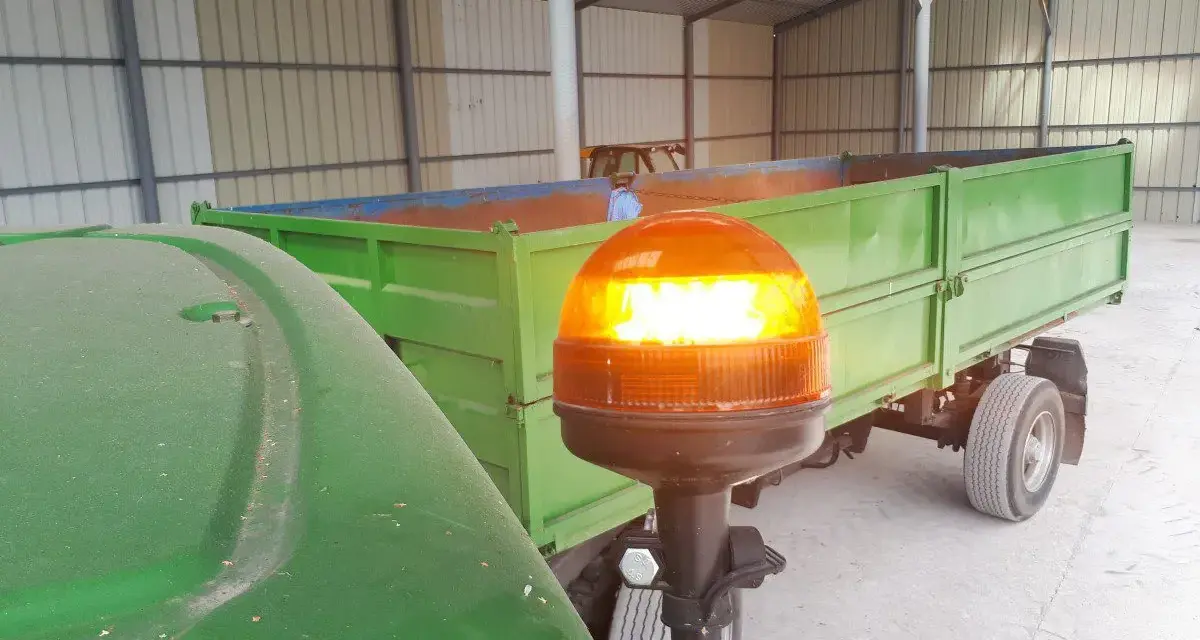

Podłączenie lampy ostrzegawczej, potocznie nazywanej "kogutem", do ciągnika rolniczego to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane. Jednak z odpowiednim przewodnikiem i zachowaniem podstawowych zasad bezpieczeństwa, każdy może sobie z tym poradzić. W tym artykule przeprowadzę Cię krok po kroku przez cały proces od wyboru odpowiedniego sprzętu, przez montaż i podłączenie elektryczne, aż po omówienie kluczowych przepisów prawnych, abyś mógł bezpiecznie i zgodnie z prawem poruszać się po drogach.

Czy Twój zestaw przekracza 2,55 m szerokości? Sprawdź, kiedy lampa ostrzegawcza jest wymagana prawem

Zgodnie z polskimi przepisami, używanie żółtych sygnałów błyskowych, czyli popularnych "kogutów", jest obowiązkowe w ściśle określonych sytuacjach. Przede wszystkim dotyczy to pojazdów, które wykonują na drodze prace porządkowe, remontowe lub modernizacyjne. W kontekście rolnictwa, kluczową kwestią jest szerokość zestawu. Jeśli Twój ciągnik z podłączoną maszyną przekracza szerokość 2,55 metra, a także w sytuacji, gdy jego konstrukcja stwarza potencjalne zagrożenie w ruchu drogowym, lampa ostrzegawcza staje się wymogiem prawnym. Pamiętaj, że chodzi tu o zwiększenie bezpieczeństwa wszystkich uczestników ruchu, sygnalizując im obecność nietypowego lub ponadnormatywnego pojazdu.

Mandat za nieuzasadnione używanie "koguta": ile wynosi i jak go uniknąć?

Choć "kogut" jest ważnym elementem bezpieczeństwa, jego nieuzasadnione używanie jest wykroczeniem. Za włączenie lampy ostrzegawczej bez wyraźnej przyczyny, takiej jak przekroczenie dopuszczalnej szerokości czy wykonywanie prac na drodze, grozi mandat karny w wysokości do 200 zł. Aby uniknąć takiej kary, zawsze upewnij się, że masz solidny powód do włączenia sygnału. Jeśli nie wykonujesz prac na drodze, a Twój zestaw mieści się w standardowych wymiarach, lampa powinna być wyłączona. To prosta zasada, która pozwoli Ci uniknąć niepotrzebnych problemów.

Homologacja R65: upewnij się, że Twoja lampa jest dopuszczona do ruchu

Kupując lampę ostrzegawczą, nie kieruj się wyłącznie ceną. Kluczowym aspektem jest posiadanie przez nią odpowiedniej homologacji. Wszystkie montowane "koguty" muszą być zgodne z regulaminem EKG ONZ nr 65. Ta homologacja jest gwarancją, że lampa spełnia rygorystyczne normy dotyczące intensywności światła, kąta widzenia i trwałości, co przekłada się na jej skuteczność i bezpieczeństwo użytkowania. Zawsze sprawdzaj, czy na produkcie znajduje się oznaczenie R65 to Twoje zabezpieczenie przed zakupem nielegalnego lub nieskutecznego sprzętu.

Zanim przejdziemy do fizycznego montażu i podłączenia, musimy odpowiednio się przygotować. Wybór odpowiedniej lampy, metody mocowania oraz zgromadzenie niezbędnych narzędzi to podstawa sukcesu. Nie zapominajmy także o bezpieczeństwie, które jest absolutnym priorytetem przy wszelkich pracach z instalacją elektryczną.

Lampa LED czy tradycyjna z żarnikiem? Co sprawdzi się lepiej w Twoim ciągniku?

Na rynku dostępne są dwa główne typy lamp ostrzegawczych: tradycyjne z żarnikiem (obrotowe) oraz nowoczesne LED-owe. Osobiście zawsze polecam lampy LED, ponieważ oferują one szereg znaczących zalet. Są znacznie bardziej energooszczędne, co jest istotne w przypadku długotrwałej pracy. Charakteryzują się również dłuższą żywotnością i są odporniejsze na wstrząsy i wibracje, które są nieodłącznym elementem pracy w ciągniku. Tradycyjne lampy z żarnikiem, choć często tańsze w zakupie, są bardziej podatne na uszkodzenia mechaniczne i wymagają częstszej wymiany żarówek. Większość lamp, niezależnie od typu, jest przystosowana do pracy w instalacjach 12V i 24V, co czyni je uniwersalnymi.

• Lampa LED:
  • Zalety: Energooszczędność, długa żywotność, wysoka odporność na wstrząsy i wibracje, natychmiastowa pełna jasność.
  • Wady: Zazwyczaj wyższa cena początkowa.
• Lampa tradycyjna (z żarnikiem):
  • Zalety: Niższa cena zakupu.
  • Wady: Większe zużycie energii, krótsza żywotność żarnika, mniejsza odporność na wstrząsy, opóźnienie w osiągnięciu pełnej jasności.

Mocowanie na magnes, trzpień czy na stałe? Wybierz najlepszą opcję dla siebie

Wybór sposobu mocowania "koguta" zależy od Twoich preferencji i warunków pracy. Każda opcja ma swoje plusy i minusy:

• Mocowanie na stałe (przykręcane):
  • Charakterystyka: Lampa jest na stałe przykręcana do dachu ciągnika.
  • Zalety: Największa stabilność i trwałość, brak ryzyka zgubienia lampy podczas jazdy po nierównym terenie.
  • Wady: Wymaga wiercenia otworów w dachu, trudniejszy demontaż.

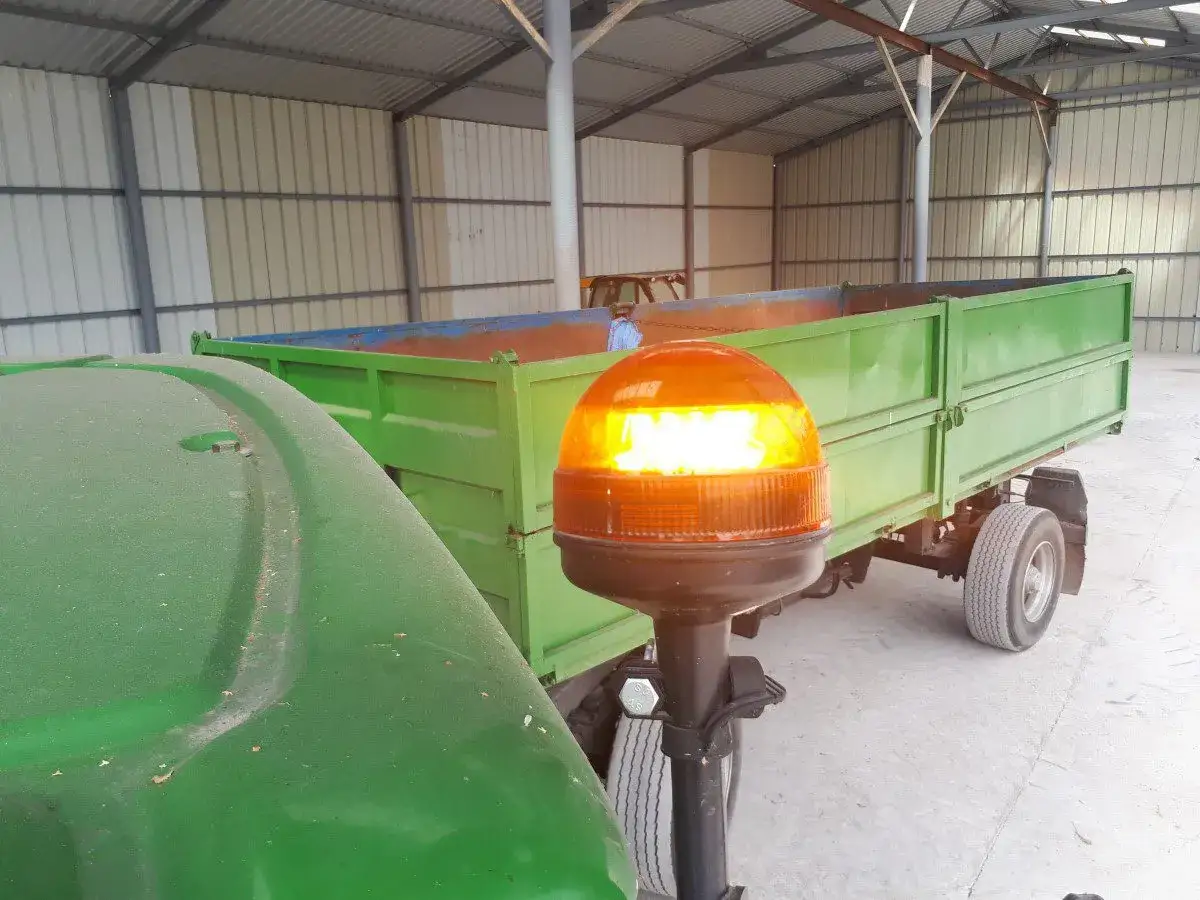

• Mocowanie na elastycznym trzpieniu:
  • Charakterystyka: Lampa jest osadzona na giętkim trzpieniu, który amortyzuje uderzenia.
  • Zalety: Zmniejsza ryzyko uszkodzenia lampy przez gałęzie lub inne przeszkody, łatwiejszy demontaż niż w przypadku mocowania stałego.
  • Wady: Mniejsza stabilność niż mocowanie stałe, trzpień może ulec uszkodzeniu.
• Mocowanie na magnesie:
  • Charakterystyka: Lampa posiada silny magnes w podstawie, co pozwala na szybki montaż i demontaż.
  • Zalety: Bardzo szybki i prosty montaż bez wiercenia, łatwość przenoszenia lampy między maszynami.
  • Wady: Może być niewystarczająco stabilne podczas pracy w trudnym terenie lub przy dużych prędkościach, ryzyko porysowania lakieru.

Lista niezbędnych narzędzi i materiałów: od wkrętarki po konektory i bezpieczniki

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. To znacznie usprawni pracę i pozwoli uniknąć niepotrzebnych przerw:

• Wkrętarka lub wiertarka (z odpowiednimi wiertłami do metalu, jeśli montujesz na stałe).
• Klucze płaskie lub nasadowe (do przykręcania).
• Miernik uniwersalny (multimetr) lub próbówka (do sprawdzania napięcia i lokalizowania "plusa po stacyjce").
• Ściągacz izolacji i zaciskarka do konektorów.
• Konektory elektryczne (oczka, widełki, szybkozłączki w zależności od potrzeb).
• Kabel elektryczny (o odpowiednim przekroju, np. 2x0,75 mm² lub 2x1,0 mm²).
• Bezpiecznik samochodowy (np. 5A lub 7,5A) wraz z oprawką.
• Taśma izolacyjna lub koszulki termokurczliwe.
• Opaski zaciskowe (trytytki) do uporządkowania przewodów.
• Silikon lub masa uszczelniająca (do uszczelnienia przepustów kablowych).
• Nóż monterski lub ostre nożyczki.
• Latarka (do pracy w słabo oświetlonych miejscach).

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć akumulator przed pracą?

Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, koniecznie odłącz akumulator. To absolutna podstawa bezpieczeństwa, która chroni zarówno Ciebie, jak i elektronikę ciągnika przed uszkodzeniem. Oto jak to zrobić prawidłowo:

1. Upewnij się, że silnik ciągnika jest wyłączony, a kluczyk wyjęty ze stacyjki.
2. Zlokalizuj akumulator zazwyczaj znajduje się pod maską, pod kabiną lub w specjalnej skrzynce narzędziowej.
3. Najpierw odkręć klemę ujemną (oznaczoną jako "" lub kolorem czarnym). Użyj odpowiedniego klucza i odsuń kabel, aby nie miał kontaktu z biegunem akumulatora.
4. Następnie odkręć klemę dodatnią (oznaczoną jako "+" lub kolorem czerwonym) i również ją odsuń.
5. Upewnij się, że żadna z klem nie ma kontaktu z biegunami akumulatora ani z metalowymi elementami pojazdu.
6. Teraz możesz bezpiecznie przystąpić do pracy z instalacją elektryczną.

Teraz, gdy jesteśmy już przygotowani, możemy przejść do sedna czyli do praktycznego montażu i podłączenia lampy ostrzegawczej. Pamiętaj, aby wykonywać wszystkie czynności starannie i z uwagą, a sukces gwarantowany!

Krok 1: Wybór idealnego miejsca na dachu: gdzie montować, by zapewnić widoczność 360°?

Kluczowe dla skuteczności "koguta" jest jego prawidłowe umiejscowienie. Lampa ostrzegawcza powinna być zamontowana w najwyższym punkcie ciągnika, na jego osi symetrii. Taka lokalizacja gwarantuje, że sygnał świetlny będzie widoczny z każdej strony (360 stopni), co jest niezwykle ważne dla bezpieczeństwa. Unikaj miejsc, gdzie lampa mogłaby być zasłonięta przez inne elementy konstrukcyjne ciągnika lub maszyny. Jeśli montujesz lampę na stałe, dokładnie wymierz i zaznacz punkty wiercenia, pamiętając o tym, by przewody mogły być estetycznie i bezpiecznie poprowadzone do kabiny.

Krok 2: Jak profesjonalnie i szczelnie przeprowadzić przewody do wnętrza kabiny?

Przeprowadzenie przewodów z zewnątrz do wnętrza kabiny to etap, który wymaga szczególnej uwagi. Musimy zapewnić szczelność, aby uniknąć przecieków wody, oraz zabezpieczyć przewody przed uszkodzeniami mechanicznymi. Najlepszym rozwiązaniem jest wykorzystanie istniejących przepustów kablowych, jeśli takie są dostępne. Jeśli musisz wiercić nowy otwór, wybierz miejsce, które umożliwi łatwe uszczelnienie. Po przewleczeniu przewodów, użyj silikonu lub specjalnej masy uszczelniającej, aby dokładnie zabezpieczyć otwór. Pamiętaj, aby przewody były poprowadzone w taki sposób, aby nie były narażone na przetarcia, zgniecenia czy kontakt z ruchomymi częściami ciągnika. Użyj opasek zaciskowych, aby je uporządkować i przymocować.

Krok 3: Dwa sprawdzone schematy podłączenia: wybierz metodę dla siebie

Istnieją dwie główne metody podłączenia lampy ostrzegawczej do instalacji elektrycznej ciągnika. Wybór zależy od Twoich preferencji, umiejętności i tego, czy zależy Ci na szybkim rozwiązaniu, czy na trwałej i estetycznej instalacji. Omówię obie, abyś mógł podjąć świadomą decyzję.

Krok 4: Opcja A: Podłączenie przez gniazdo zapalniczki szybkie, ale czy najlepsze?

To najprostsza i najszybsza metoda podłączenia, idealna, jeśli potrzebujesz tymczasowego rozwiązania lub nie chcesz ingerować w instalację ciągnika. Wtyczka do gniazda zapalniczki jest często dołączana do lampy lub można ją dokupić. Oto jak to zrobić:

1. Upewnij się, że lampa posiada wtyczkę do gniazda zapalniczki lub odpowiednio ją zamontuj na przewodach lampy (plus do środkowego bolca, minus do bocznych blaszek).
2. Poprowadź przewód z lampy do kabiny ciągnika, dbając o jego bezpieczeństwo i estetykę (np. wzdłuż słupka kabiny, zabezpieczony opaskami).
3. Włóż wtyczkę do gniazda zapalniczki w kabinie ciągnika.
4. Sprawdź działanie lampy.

Zalety: Szybkość i prostota montażu, brak ingerencji w fabryczną instalację. Wady: Przewód może być mniej estetyczny i przeszkadzać w kabinie, gniazdo zapalniczki może być potrzebne do innych urządzeń, potencjalnie mniej trwałe połączenie.

Krok 4: Opcja B: Wpięcie w instalację z własnym włącznikiem rozwiązanie na stałe

To rozwiązanie, które osobiście preferuję i polecam ze względu na estetykę, trwałość i bezpieczeństwo. Wymaga nieco więcej pracy, ale efekt jest znacznie lepszy. Będziesz potrzebował dedykowanego włącznika oraz dodatkowego bezpiecznika.

1. Wybór miejsca na włącznik: Zdecyduj, gdzie w kabinie zamontujesz włącznik. Powinien być łatwo dostępny, ale jednocześnie nie przeszkadzać w obsłudze ciągnika.
2. Podłączenie przewodu dodatniego (+): Przewód dodatni (+) z lampy (zazwyczaj czerwony) należy podłączyć do źródła zasilania, które aktywuje się po przekręceniu kluczyka w stacyjce (tzw. "plus po stacyjce"). Idealnym miejscem jest skrzynka bezpieczników lub przewód wychodzący ze stacyjki. Pamiętaj, aby wpiąć się w obwód za pomocą specjalnej szybkozłączki do bezpieczników (tzw. "piggyback fuse holder") lub w sposób profesjonalny, nie uszkadzając oryginalnej instalacji.
3. Montaż bezpiecznika: Na przewodzie dodatnim, jak najbliżej miejsca podłączenia do źródła zasilania, zamontuj oprawkę z bezpiecznikiem o odpowiedniej wartości (np. 5A lub 7,5A). To kluczowy element ochrony instalacji.
4. Podłączenie włącznika: Przewód dodatni z bezpiecznika poprowadź do jednego z zacisków włącznika. Drugi zacisk włącznika połącz z przewodem dodatnim idącym do lampy.
5. Podłączenie przewodu ujemnego (-): Przewód ujemny (-) z lampy (zazwyczaj czarny lub brązowy) podłącz do masy pojazdu. Możesz użyć istniejącej śruby mocującej metalowy element karoserii lub ramy ciągnika, upewniając się, że połączenie jest czyste i pewne.
6. Testowanie: Po wykonaniu wszystkich połączeń, podłącz akumulator i sprawdź działanie lampy.

Krok 5: Znalezienie "plusa po stacyjce": jak zlokalizować bezpieczne źródło zasilania?

Znalezienie "plusa po stacyjce" jest kluczowe dla prawidłowego działania "koguta" i ochrony akumulatora. Chodzi o źródło zasilania, które jest aktywne tylko wtedy, gdy kluczyk jest w pozycji "zapłon" lub "praca", a wyłącza się po wyjęciu kluczyka. Dzięki temu lampa nie będzie rozładowywać akumulatora, gdy ciągnik stoi. Do zlokalizowania takiego punktu użyj miernika uniwersalnego (multimetru) ustawionego na pomiar napięcia DC lub prostej próbówki. Sprawdzaj napięcie na różnych przewodach w skrzynce bezpieczników lub w okolicach stacyjki, przekręcając kluczyk. Szukaj przewodu, na którym pojawia się napięcie 12V (lub 24V) po przekręceniu kluczyka i znika po jego wyłączeniu.

Krok 6: Dobór i montaż bezpiecznika: kluczowy element ochrony instalacji elektrycznej

Bezpiecznik to mały, ale niezwykle ważny element każdej instalacji elektrycznej. Jego zadaniem jest ochrona obwodu przed przeciążeniem lub zwarciem. W przypadku "koguta", bezpiecznik o wartości 5A lub 7,5A zazwyczaj jest wystarczający. Zbyt duży bezpiecznik nie zadziała w porę, a zbyt mały będzie się przepalał bez powodu. Bezpiecznik należy zamontować w specjalnej oprawce na przewodzie dodatnim (+), jak najbliżej źródła zasilania. Dzięki temu w razie awarii, bezpiecznik przepali się, odcinając zasilanie tylko do lampy ostrzegawczej, chroniąc resztę instalacji ciągnika przed uszkodzeniem.

Nawet najlepiej wykonana instalacja może czasem sprawić niespodziankę. Zdarza się, że "kogut" nie świeci, miga nieregularnie lub bezpiecznik ciągle się przepala. Poniżej przedstawiam najczęstsze problemy i sposoby ich diagnozowania.

Dlaczego lampa nie świeci? Sprawdź te 3 rzeczy w pierwszej kolejności

Jeśli po podłączeniu "kogut" nie działa, nie panikuj. Najczęściej problem jest prosty do rozwiązania. Oto co powinieneś sprawdzić w pierwszej kolejności:

• Luźne połączenia: Sprawdź wszystkie połączenia elektryczne czy przewody są dobrze zaciśnięte w konektorach, czy wtyczka w gnieździe zapalniczki siedzi stabilnie, a połączenie z masą jest pewne. Często wystarczy dociśnięcie lub poprawienie styku.
• Przepalony bezpiecznik: Jeśli podłączyłeś lampę przez bezpiecznik, sprawdź, czy nie jest przepalony. Wymień go na nowy o tej samej wartości. Jeśli bezpiecznik przepala się od razu po włączeniu, może to świadczyć o zwarciu.
• Uszkodzona żarówka/moduł LED: W przypadku lamp tradycyjnych sprawdź żarówkę. W lampach LED uszkodzenie modułu jest rzadsze, ale możliwe. Jeśli masz taką możliwość, podłącz lampę do innego źródła zasilania (np. akumulatora samochodowego), aby sprawdzić, czy sama lampa działa.

"Kogut" miga zbyt wolno lub przygasa: typowe przyczyny problemu

Nieregularne miganie, przygasanie lub zbyt wolna praca lampy ostrzegawczej zazwyczaj wskazują na problemy z zasilaniem. Najczęstsze przyczyny to niskie napięcie (np. słaby akumulator, zbyt cienkie przewody powodujące spadki napięcia), słabe połączenie z masą (zaśniedziałe styki, luźne połączenie) lub uszkodzone zasilanie (np. uszkodzony regulator napięcia w ciągniku, problem z alternatorem). Sprawdź napięcie na przewodach zasilających lampę za pomocą multimetru, zarówno przy wyłączonym, jak i włączonym silniku. Upewnij się, że połączenie z masą jest czyste i wolne od rdzy.

Bezpiecznik ciągle się przepala? Jak zdiagnozować zwarcie w instalacji?

Ciągłe przepalanie się bezpiecznika to sygnał, że w instalacji występuje zwarcie. Oznacza to, że przewód dodatni (+) ma bezpośredni kontakt z masą (-) lub z innym przewodem, co powoduje ogromny przepływ prądu. Diagnozowanie zwarcia wymaga cierpliwości. Zacznij od wizualnej inspekcji wszystkich przewodów od bezpiecznika do lampy szukaj przetarć, zgnieceń, miejsc, gdzie izolacja jest uszkodzona. Jeśli to możliwe, odłącz lampę od instalacji i sprawdź ciągłość obwodu za pomocą multimetru (funkcja omomierza). Jeśli bezpiecznik przepala się nawet bez podłączonej lampy, problem leży w okablowaniu. W takim przypadku konieczne może być rozpięcie poszczególnych fragmentów obwodu i testowanie ich osobno, aby zlokalizować uszkodzone miejsce.

Aby Twój "kogut" służył Ci długo i niezawodnie, a jego sygnał był zawsze dobrze widoczny, pamiętaj o regularnej konserwacji. To proste czynności, które znacząco przedłużą żywotność urządzenia i zapewnią bezpieczeństwo.

Regularne czyszczenie klosza: prosty sposób na maksymalną widoczność

Klosz lampy ostrzegawczej, zwłaszcza w warunkach rolniczych, jest narażony na osadzanie się kurzu, błota, resztek roślinnych czy owadów. Zabrudzony klosz znacznie zmniejsza intensywność i widoczność sygnału świetlnego, co obniża skuteczność "koguta" i może stwarzać zagrożenie. Dlatego też, regularne czyszczenie klosza jest niezwykle ważne. Wystarczy do tego wilgotna szmatka i delikatny środek czyszczący. Pamiętaj, aby nie używać agresywnych chemikaliów, które mogłyby uszkodzić tworzywo sztuczne klosza.

Przeczytaj również: Rewers w ciągniku: Co to jest? Jak działa i dlaczego warto?

Kontrola połączeń elektrycznych i mocowania: co warto sprawdzać przed sezonem?

Przed każdym sezonem intensywnej pracy lub co kilka miesięcy, warto przeprowadzić krótką kontrolę stanu lampy ostrzegawczej. Oto lista czynności, które osobiście polecam:

• Sprawdzenie stanu połączeń elektrycznych: Upewnij się, że wszystkie konektory są dobrze zaciśnięte, a przewody nie są luźne. Sprawdź, czy izolacja przewodów nie jest uszkodzona ani przetarta.
• Kontrola szczelności przewodów: Sprawdź, czy miejsca, w których przewody przechodzą do kabiny, są nadal szczelne i nie ma ryzyka przecieków wody. W razie potrzeby użyj świeżego silikonu.
• Ocena stabilności mocowania: Niezależnie od tego, czy lampa jest przykręcona, czy zamocowana na trzpieniu lub magnesie, sprawdź, czy jest stabilna. Dociągnij śruby, jeśli to konieczne, lub upewnij się, że magnes dobrze trzyma.
• Test działania: Włącz lampę i upewnij się, że działa prawidłowo świeci z odpowiednią intensywnością i miga w ustalonym rytmie.
