Podłącz woltomierz w ciągniku: uniknij awarii, zyskaj kontrolę

Ten artykuł to szczegółowy, praktyczny poradnik krok po kroku, który wyjaśni, jak samodzielnie i prawidłowo podłączyć woltomierz w ciągniku rolniczym. Dowiesz się, jak monitorować instalację elektryczną, aby zapobiegać awariom i zapewnić długą żywotność akumulatora oraz alternatora.

Dlaczego woltomierz w ciągniku to inwestycja, która się opłaca?

Z mojego doświadczenia wynika, że w rolnictwie czas to pieniądz, a niespodziewane awarie potrafią sparaliżować pracę na długie godziny, a nawet dni. Właśnie dlatego tak ważne jest bieżące monitorowanie stanu technicznego maszyn. Montaż woltomierza w ciągniku to prosta, ale niezwykle skuteczna inwestycja, która pozwala na stałą kontrolę nad instalacją elektryczną. Dzięki niemu masz na oku zarówno stan naładowania akumulatora, jak i wydajność pracy alternatora. Prawidłowe wskazania dają pewność, że układ ładowania działa bez zarzutu, a wszelkie odchylenia od normy są natychmiastowym sygnałem ostrzegawczym. To pozwala wcześnie wykryć potencjalne problemy, zanim przerodzą się w poważne i kosztowne awarie, które mogłyby unieruchomić Twój ciągnik w najmniej odpowiednim momencie.

Koniec z niespodziankami: jak wskaźnik napięcia chroni przed awarią

Woltomierz działa jak Twój osobisty strażnik układu elektrycznego. Zamiast czekać, aż ciągnik odmówi posłuszeństwa, masz szansę zareagować zawczasu. Jakie konkretne problemy może zasygnalizować? Na przykład, jeśli zauważysz, że napięcie ładowania jest zbyt niskie, może to wskazywać na zużycie alternatora, luźny pasek klinowy lub problemy z regulatorem napięcia. Z kolei zbyt wysokie napięcie to sygnał, że regulator napięcia jest uszkodzony i "przeładowuje" akumulator, co może doprowadzić do jego zagotowania i trwałego uszkodzenia. Woltomierz pomoże Ci również zdiagnozować słaby akumulator, który nie utrzymuje odpowiedniego napięcia na postoju. Wczesne wykrycie tych symptomów to oszczędność nerwów, czasu i pieniędzy, które musiałbyś wydać na drogie naprawy i nieplanowane przestoje.

Woltomierz kontra amperomierz: dlaczego warto dokonać tej zamiany?

W wielu starszych modelach ciągników, takich jak popularne Ursusy C-360 czy C-330, fabrycznie montowano amperomierz. Choć spełniał on swoją funkcję, to jednak z perspektywy dzisiejszej wiedzy i dostępności technologii, woltomierz oferuje znacznie jaśniejszy i bardziej użyteczny obraz stanu instalacji elektrycznej. Amperomierz pokazuje jedynie natężenie prądu płynącego do lub z akumulatora, co bywa mylące. Woltomierz natomiast mierzy napięcie, które jest bezpośrednim wskaźnikiem kondycji akumulatora i sprawności ładowania. Dzięki niemu łatwiej jest ocenić, czy akumulator jest naładowany, czy alternator prawidłowo pracuje, a także czy nie ma nadmiernego poboru prądu. To sprawia, że woltomierz jest po prostu bardziej intuicyjnym i praktycznym narzędziem diagnostycznym dla każdego rolnika.

Co mówią liczby? Zrozumienie kluczowych wartości na wyświetlaczu

Aby efektywnie korzystać z woltomierza, musisz wiedzieć, jakie wartości są prawidłowe, a jakie powinny wzbudzić Twój niepokój. Oto kluczowe zakresy, które warto zapamiętać:

• Napięcie na postoju (silnik wyłączony): Sprawny, w pełni naładowany akumulator powinien wskazywać od 12,4V do 12,8V. Wartość poniżej 12V oznacza, że akumulator jest znacznie rozładowany i wymaga doładowania.
• Napięcie ładowania (silnik pracuje): Podczas pracy silnika, gdy alternator ładuje akumulator, napięcie powinno mieścić się w przedziale 13,8V-14,5V. To świadczy o prawidłowej pracy układu ładowania.
• Wartości poniżej normy: Napięcie ładowania poniżej 13,6V może wskazywać na problemy z alternatorem lub regulatorem.
• Wartości powyżej normy: Napięcie powyżej 14,8V jest równie niebezpieczne i sygnalizuje uszkodzenie regulatora napięcia, co może prowadzić do uszkodzenia akumulatora.

Zanim zaczniesz montaż, wybierz idealny woltomierz i przygotuj narzędzia

Zanim zabierzesz się za podłączanie, musisz podjąć kilka decyzji i zgromadzić niezbędne wyposażenie. Wybór odpowiedniego woltomierza to pierwszy krok. Na rynku znajdziesz modele analogowe (ze wskazówką) i cyfrowe (z wyświetlaczem). Oba mają swoje zalety i wady, które warto rozważyć w kontekście specyfiki pracy w ciągniku.

Gdy już wybierzesz woltomierz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia i materiały. Dobre przygotowanie to podstawa sprawnego i bezpiecznego montażu, który przyniesie Ci satysfakcję i pewność, że wszystko działa jak należy.

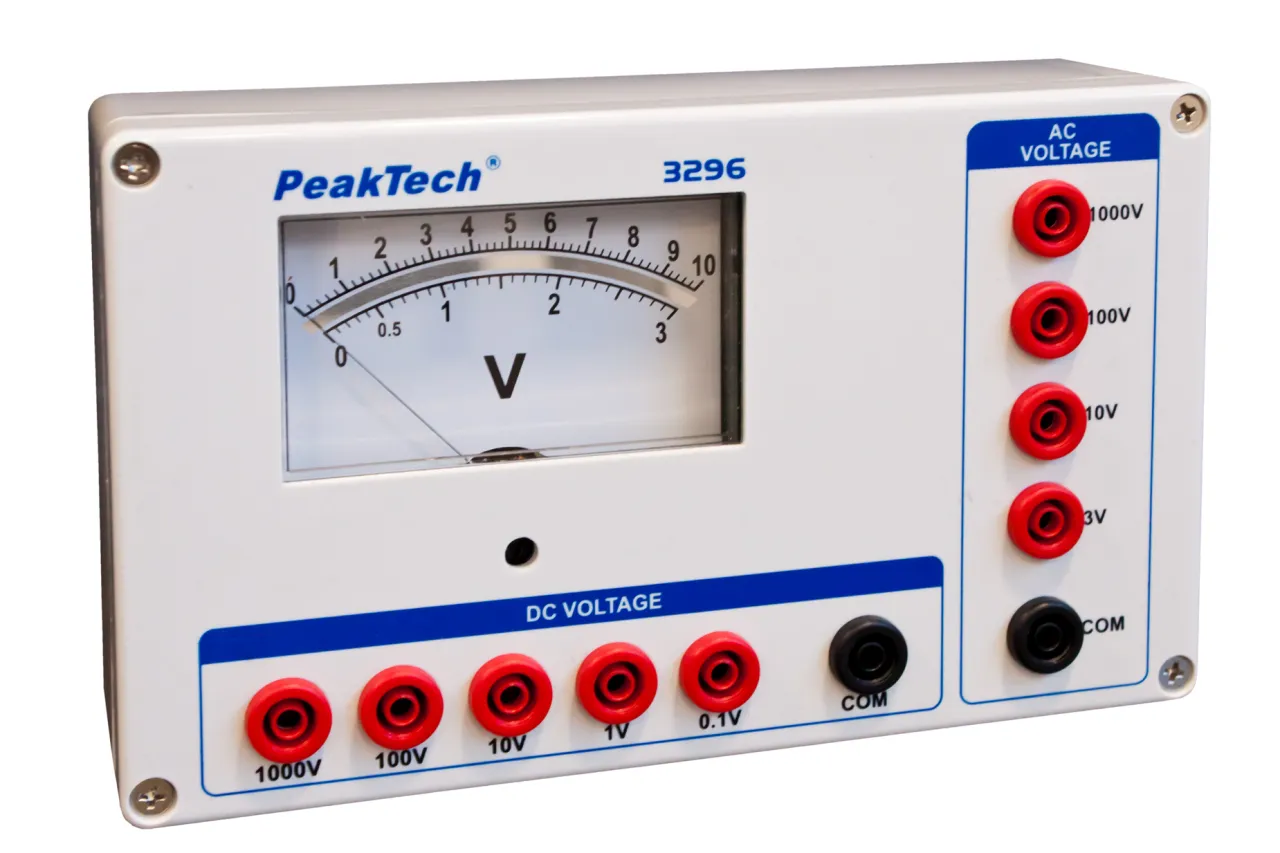

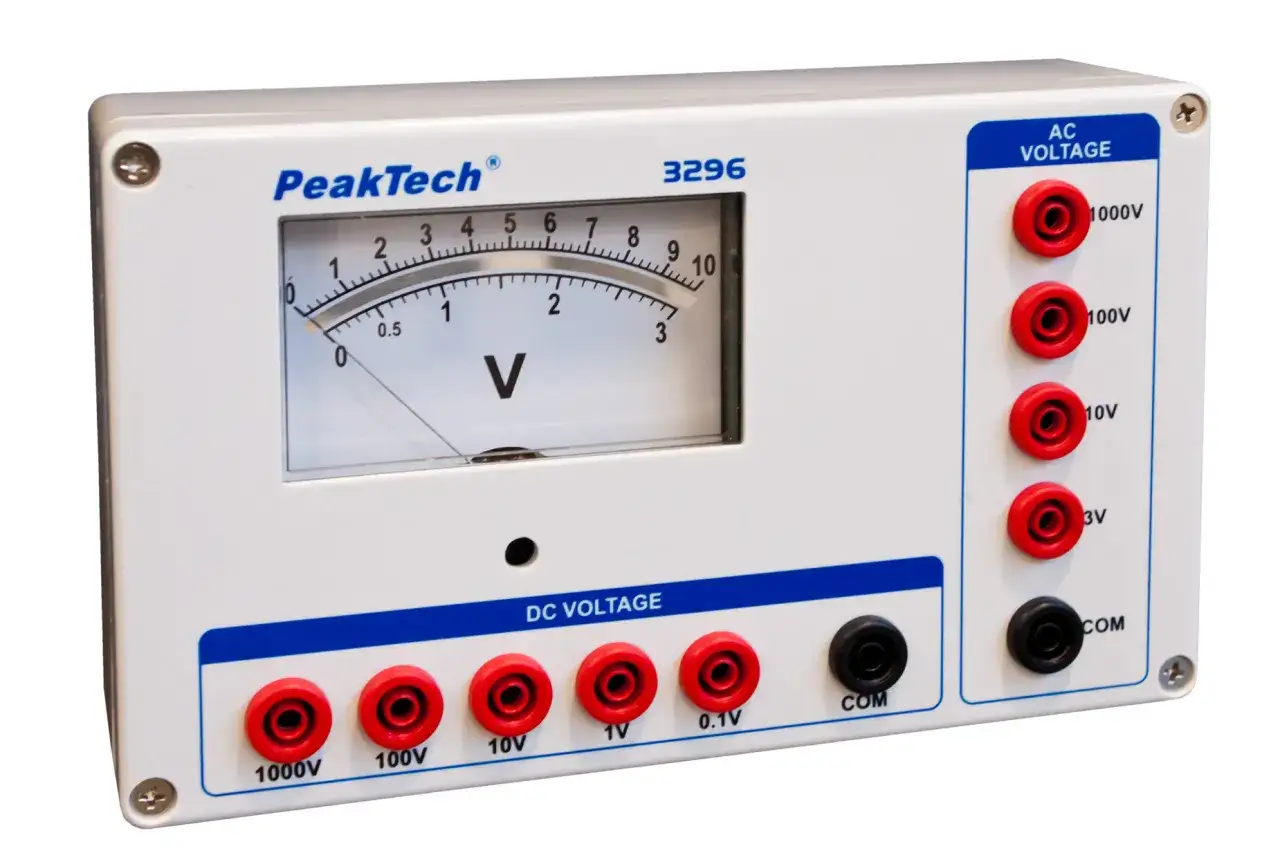

Wskaźnik analogowy czy cyfrowy: który sprawdzi się w Twoim traktorze?

Decyzja między woltomierzem analogowym a cyfrowym często sprowadza się do osobistych preferencji. Woltomierze analogowe, ze wskazówką, są przez wielu uważane za bardziej czytelne w trudnych warunkach oświetleniowych i wibracjach, a także często są bardziej odporne na kurz i wilgoć, co w kabinie ciągnika jest dużym atutem. Ich główną zaletą jest szybka ocena trendu od razu widzisz, czy wskazówka idzie w górę, czy w dół. Z kolei woltomierze cyfrowe oferują większą precyzję odczytu, pokazując dokładne wartości liczbowe. Są idealne dla tych, którzy chcą mieć bardzo dokładne dane. Ja osobiście skłaniałbym się ku modelowi cyfrowemu, ale z dużymi, wyraźnymi cyframi, aby odczyt był łatwy nawet podczas jazdy po nierównym terenie.

Kompletujemy niezbędnik: Jakie narzędzia i materiały będą Ci potrzebne?

Aby montaż przebiegł sprawnie i bezpiecznie, przygotuj sobie następujące narzędzia i materiały:

• Woltomierz: Oczywiście, wybrany przez Ciebie model.
• Ściągacz izolacji: Niezbędny do precyzyjnego przygotowania przewodów.
• Zaciskarka do konektorów: Do pewnego i trwałego połączenia przewodów z konektorami.
• Klucze i wkrętaki: Do demontażu elementów kabiny i przykręcania woltomierza.
• Przewody elektryczne: Najlepiej w dwóch kolorach (np. czerwony dla plusa, czarny dla masy), o odpowiednim przekroju (np. 0,75 mm² lub 1,0 mm²).
• Konektory: Wsuwki, oczkowe zależnie od punktów podłączenia.
• Koszulki termokurczliwe lub taśma izolacyjna: Do zabezpieczenia połączeń.
• Bezpiecznik na przewodzie dodatnim: Niezwykle ważny element bezpieczeństwa, o wartości np. 1A-2A.
• Wiertarka i wiertła: Jeśli woltomierz wymaga otworu montażowego.

Bezpieczeństwo przede wszystkim: O czym musisz pamiętać przed odłączeniem akumulatora?

Zawsze powtarzam moim klientom: bezpieczeństwo to podstawa! Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej ciągnika, bezwzględnie musisz odłączyć akumulator. Najpierw odłącz klemę ujemną (-), a następnie dodatnią (+). To absolutnie kluczowy krok, który zapobiega przypadkowym zwarciom, uszkodzeniom instalacji elektrycznej, a co najważniejsze chroni Ciebie przed porażeniem prądem. Nie lekceważ tego, bo nawet pozornie proste zadanie może skończyć się poważnymi konsekwencjami, jeśli zignorujesz podstawowe zasady bezpieczeństwa.

Podłączenie woltomierza krok po kroku: prosty poradnik dla każdego

Skoro masz już wszystko przygotowane i zadbałeś o bezpieczeństwo, możemy przejść do konkretów. Pamiętaj, że woltomierz podłączamy do instalacji elektrycznej równolegle. Oto szczegółowy poradnik, który przeprowadzi Cię przez cały proces montażu.

1. Krok 1: Wybór optymalnego miejsca montażu wskaźnika w kabinie

   Pierwszym zadaniem jest znalezienie odpowiedniego miejsca na montaż woltomierza w kabinie. Musi ono być dobrze widoczne dla operatora, aby odczyt wskazań był szybki i bezproblemowy. Unikaj miejsc, gdzie woltomierz mógłby być zasłonięty lub narażony na uszkodzenia mechaniczne. Często dobrym miejscem jest deska rozdzielcza, w pobliżu innych wskaźników, lub specjalnie przygotowana konsola. Upewnij się, że jest wystarczająco dużo miejsca na sam wskaźnik oraz na poprowadzenie przewodów za nim.

2. Krok 2: Klucz do sukcesu, czyli znalezienie "plusa po stacyjce"

   To jeden z najważniejszych kroków. "Plus po stacyjce" to punkt w instalacji, w którym napięcie pojawia się dopiero po przekręceniu kluczyka w stacyjce (w pozycji zapłon lub praca silnika). Jest to kluczowe, ponieważ dzięki temu woltomierz nie będzie pobierał prądu, gdy ciągnik stoi wyłączony, co mogłoby rozładować akumulator. Najczęstsze i zalecane miejsca, gdzie znajdziesz "plus po stacyjce", to: zacisk stacyjki oznaczony numerem 15 lub 54, lub wyjście z bezpiecznika obwodu, który jest aktywowany stacyjką (np. obwód świateł pozycyjnych, radia). Użyj multimetru, aby upewnić się, że znalazłeś odpowiedni punkt napięcie powinno pojawiać się tylko po przekręceniu kluczyka.

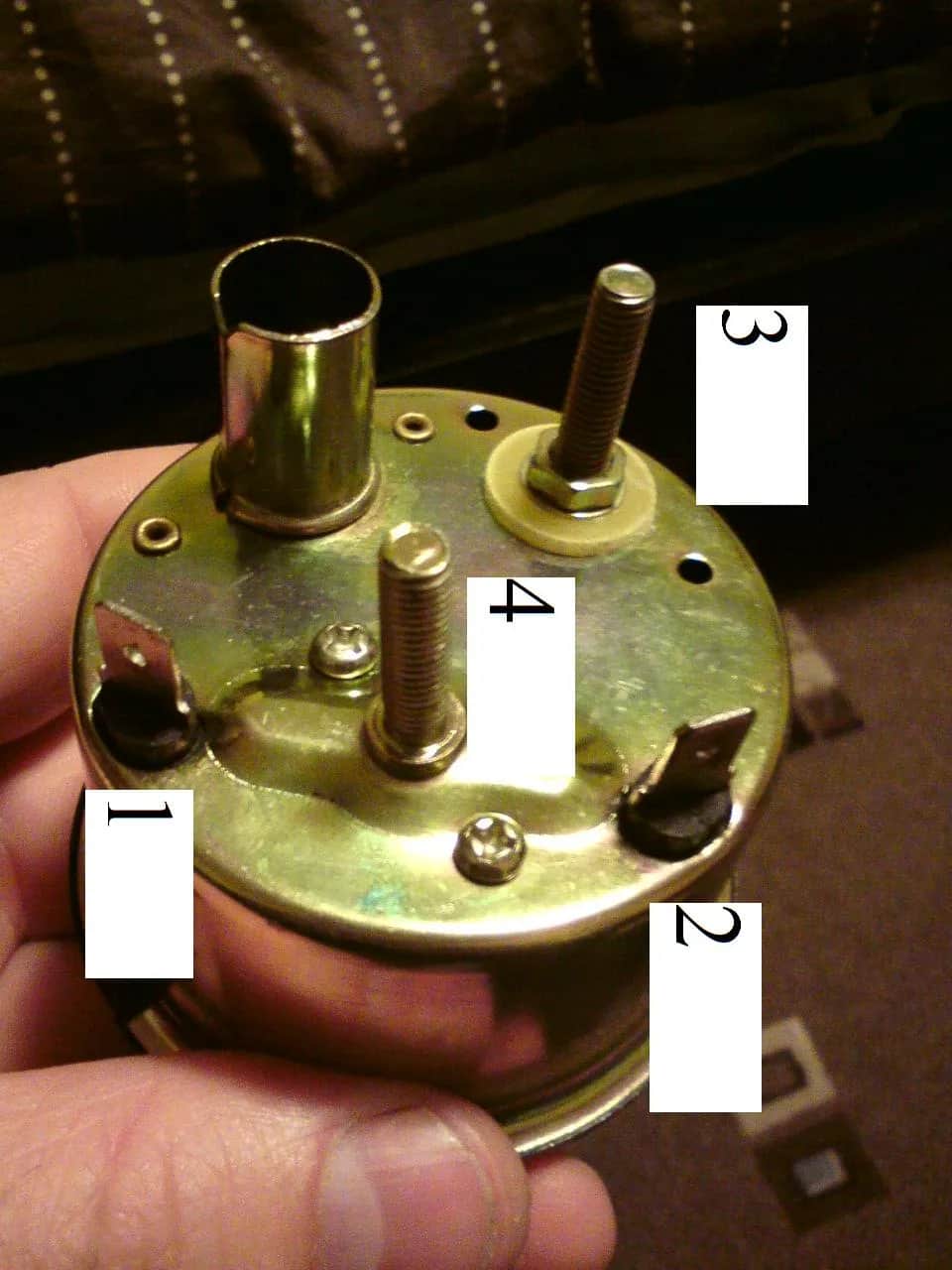

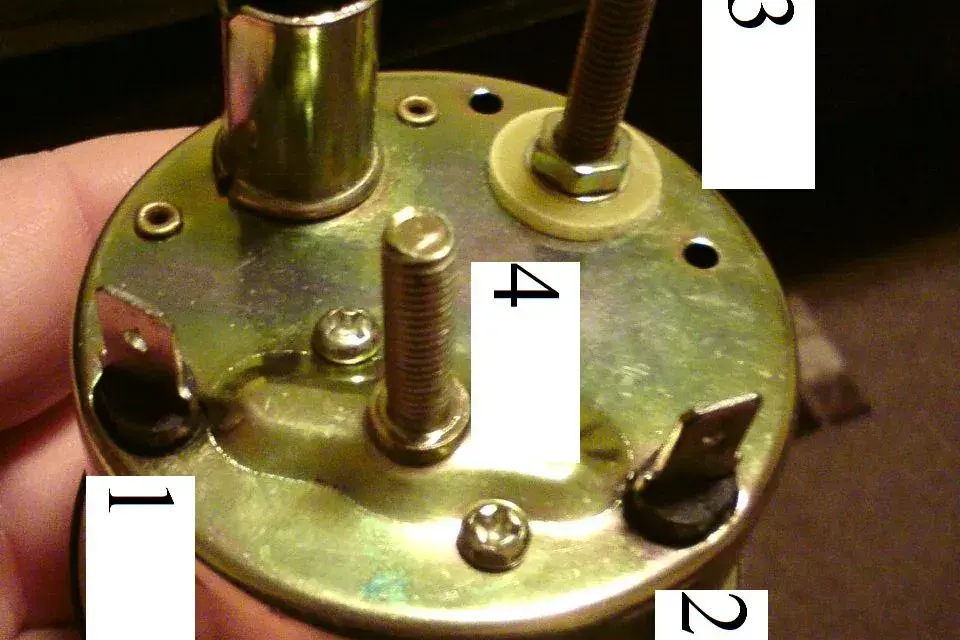

3. Krok 3: Prawidłowe podłączenie przewodu dodatniego (+) schemat i wskazówki

   Gdy już zlokalizowałeś "plus po stacyjce", możesz podłączyć do niego przewód dodatni (+) woltomierza (zazwyczaj czerwony). Pamiętaj, aby podłączyć go równolegle do istniejącego obwodu. Oznacza to, że nie przerywasz oryginalnego obwodu, lecz jedynie "wpięsz się" w niego. Zdecydowanie zalecam zainstalowanie bezpiecznika na przewodzie dodatnim, jak najbliżej punktu podłączenia do instalacji ciągnika. Bezpiecznik o wartości 1A lub 2A będzie wystarczający. Zabezpieczy to woltomierz i całą instalację przed ewentualnym zwarciem. Użyj odpowiednich konektorów i zaciskarki, aby połączenie było pewne i trwałe.

4. Krok 4: Pewny punkt masowy (-) gdzie najlepiej podłączyć drugi przewód?

   Drugi przewód woltomierza, czyli ujemny (-) (zazwyczaj czarny), należy podłączyć do masy pojazdu. Masa to po prostu metalowa część karoserii lub ramy ciągnika, która jest elektrycznie połączona z ujemnym biegunem akumulatora. Możesz podłączyć go do czystej, niepomalowanej śruby, która jest dobrze osadzona w metalowej konstrukcji ciągnika, lub bezpośrednio do klemy ujemnej akumulatora. Upewnij się, że połączenie jest solidne i ma dobry kontakt elektryczny, aby uniknąć niestabilnych odczytów.

5. Krok 5: Zabezpieczenie instalacji: jak estetycznie poprowadzić i zaizolować przewody?

   Po podłączeniu obu przewodów, nadszedł czas na ich estetyczne i bezpieczne poprowadzenie. Upewnij się, że przewody nie są narażone na przetarcia, zgniecenia czy wysoką temperaturę. Poprowadź je wzdłuż istniejących wiązek elektrycznych, używając opasek kablowych, aby je unieruchomić. Wszystkie połączenia, zwłaszcza te z konektorami, muszą być solidnie zaizolowane za pomocą koszulek termokurczliwych lub dobrej jakości taśmy izolacyjnej. To zapobiegnie zwarciom i zapewni długotrwałe, bezawaryjne działanie instalacji.

Pierwsze uruchomienie i interpretacja wskazań: co musisz wiedzieć?

Po zakończeniu montażu i podłączeniu akumulatora, nadszedł moment na pierwsze testy. Uruchom ciągnik i obserwuj wskazania woltomierza w różnych warunkach. To kluczowy etap, który pozwoli Ci upewnić się, że wszystko działa prawidłowo i zrozumieć, co oznaczają poszczególne wartości.

Test na postoju: Jakie napięcie powinien pokazywać sprawny akumulator?

Po podłączeniu akumulatora, ale przed uruchomieniem silnika, włącz stacyjkę i obserwuj woltomierz. Sprawny, w pełni naładowany akumulator powinien wskazywać napięcie w zakresie od 12,4V do 12,8V. Jeśli woltomierz pokazuje wartość poniżej 12V, oznacza to, że akumulator jest znacznie rozładowany i wymaga doładowania. Wartość poniżej 11,5V może świadczyć o głębokim rozładowaniu lub uszkodzeniu akumulatora.

Silnik w ruchu: Ile powinno wynosić prawidłowe napięcie ładowania?

Teraz uruchom silnik ciągnika. Po kilku sekundach, gdy obroty się ustabilizują, woltomierz powinien wskazywać napięcie w zakresie od 13,8V do 14,5V. To jest prawidłowe napięcie ładowania, które świadczy o tym, że alternator pracuje poprawnie i efektywnie ładuje akumulator. Jeśli napięcie jest niższe lub wyższe niż ten zakres, to sygnał, że coś jest nie tak z układem ładowania.

Analiza wskazań pod obciążeniem: włącz światła i obserwuj reakcję

Aby w pełni przetestować system, włącz różne odbiorniki prądu w ciągniku, takie jak światła robocze, dmuchawę, radio. Obserwuj, jak reaguje woltomierz. Napięcie może nieznacznie spaść pod dużym obciążeniem, ale powinno szybko wrócić do normy (13,8V-14,5V). Znaczące i trwałe spadki napięcia (np. poniżej 13V) pod obciążeniem mogą wskazywać na słabą wydajność alternatora lub regulatora napięcia.

Twój nowy system wczesnego ostrzegania: jak reagować na nietypowe wskazania?

Woltomierz to nie tylko wskaźnik, to przede wszystkim system wczesnego ostrzegania. Zrozumienie, co oznaczają nietypowe wskazania, pozwoli Ci szybko reagować i zapobiegać poważniejszym awariom. Oto kilka typowych scenariuszy i moje porady, jak na nie reagować.

Napięcie spada poniżej 13,8V podczas pracy? Czas sprawdzić alternator

Jeśli podczas pracy silnika woltomierz konsekwentnie pokazuje napięcie poniżej 13,6V (lub 13,8V), to niemal pewny sygnał, że układ ładowania nie działa prawidłowo. Najczęściej jest to problem z alternatorem (np. zużyte szczotki, uszkodzony mostek prostowniczy) lub regulatorem napięcia. Warto również sprawdzić pasek klinowy czy nie jest luźny lub zużyty. Nie ignoruj tego, bo niedoładowany akumulator szybko się zużyje i w końcu odmówi posłuszeństwa.

Wskazówka szybuje powyżej 14,5V? To może być wina regulatora napięcia

Równie niebezpieczne, a często niedoceniane, jest zbyt wysokie napięcie ładowania, np. powyżej 14,8V. Taka sytuacja niemal zawsze świadczy o uszkodzeniu regulatora napięcia. Regulator nie kontroluje już prawidłowo napięcia wyjściowego z alternatora, co prowadzi do "przeładowywania" akumulatora. Skutkiem może być jego "zagotowanie", utrata elektrolitu i trwałe uszkodzenie, a nawet ryzyko wybuchu. W takim przypadku natychmiast wyłącz ciągnik i zajmij się wymianą regulatora.

Przeczytaj również: Używany ciągnik 120 KM: przewodnik po zakupie i rankingu modeli

Akumulator traci napięcie na postoju? Jak zdiagnozować problem?

Jeżeli po wyłączeniu silnika, woltomierz szybko pokazuje spadek napięcia poniżej 12,4V, a zwłaszcza poniżej 12V, może to wskazywać na dwa główne problemy. Po pierwsze, akumulator może być po prostu słaby lub zużyty i nie jest w stanie utrzymać ładunku. Po drugie, w instalacji może być tzw. "złodziej prądu", czyli niekontrolowany pobór prądu przez jakiś element (np. uszkodzone radio, zwarcie w oświetleniu), który rozładowuje akumulator na postoju. Warto wtedy przeprowadzić test na upływ prądu, odłączając po kolei bezpieczniki, aby zlokalizować winowajcę.
