Jako rolnik z wieloletnim doświadczeniem, doskonale rozumiem, jak kluczowe jest odpowiednie dociążenie ciągnika dla efektywnej i bezpiecznej pracy w polu. Ten kompleksowy poradnik DIY powstał, aby krok po kroku przeprowadzić Cię przez proces samodzielnego tworzenia obciążników. Dzięki niemu nie tylko poprawisz trakcję i stabilność swojej maszyny, ale także znacząco zaoszczędzisz, unikając kosztownych gotowych rozwiązań.
Zrób to sam: Jak skutecznie i tanio wykonać obciążniki do ciągnika?
- Samodzielne wykonanie obciążników betonowych to popularna metoda dociążania ciągnika, pozwalająca zaoszczędzić nawet kilkaset procent w porównaniu do gotowych produktów.
- Kluczowe materiały to beton klasy B20/B25, zbrojenie stalowe oraz solidny system mocowania, najczęściej na przedni TUZ.
- Obciążniki o wadze od 300 kg do 1200 kg są najczęściej wykonywane, a gęstość betonu (ok. 2300-2400 kg/m³) pozwala precyzyjnie dobrać wymiary.
- Oprócz betonu, alternatywą jest balastowanie kół cieczą (woda z płynem niezamarzającym) dla stałego dociążenia osi napędowej.
- Bezpieczeństwo jest priorytetem: obciążnik musi być pewnie zamocowany i nie stwarzać zagrożenia w ruchu drogowym.
Większa moc i bezpieczeństwo: Zrozum, dlaczego dociążenie ciągnika jest kluczowe
Dociążenie ciągnika to nie fanaberia, lecz strategiczna inwestycja w efektywność pracy. Kiedy maszyna jest odpowiednio dociążona, zwiększa się jej siła uciągu, a poślizg kół napędowych zostaje zredukowany do minimum. Oznacza to, że moc silnika jest znacznie lepiej przekazywana na podłoże, co pozwala na szybsze i bardziej precyzyjne wykonywanie prac polowych, zwłaszcza tych wymagających dużej siły, jak orka czy uprawa głęboka.
Prawidłowe dociążenie ma również ogromny wpływ na stabilność ciągnika. Pracując z ciężkimi maszynami zawieszanymi, takimi jak pługi obracalne, siewniki czy opryskiwacze o dużej pojemności, środek ciężkości ciągnika może ulec znacznemu przesunięciu. Dociążenie przodu lub tyłu maszyny, w zależności od potrzeb, minimalizuje ryzyko przewrócenia się ciągnika, utraty kontroli, a także tzw. "kołysania" podczas transportu, co jest kluczowe dla bezpieczeństwa operatora i innych uczestników ruchu.
Nie można zapomnieć o korzyściach ekonomicznych. Mniejszy poślizg kół to mniejsze zużycie bieżnika opon, co przekłada się na ich dłuższą żywotność i rzadszą potrzebę wymiany. Co więcej, efektywniejsze wykorzystanie mocy silnika dzięki lepszej trakcji oznacza również niższe zużycie paliwa na hektar. W dobie rosnących kosztów paliwa, każda oszczędność jest na wagę złota, a prawidłowe dociążenie ciągnika to jeden z prostszych sposobów na jej osiągnięcie.

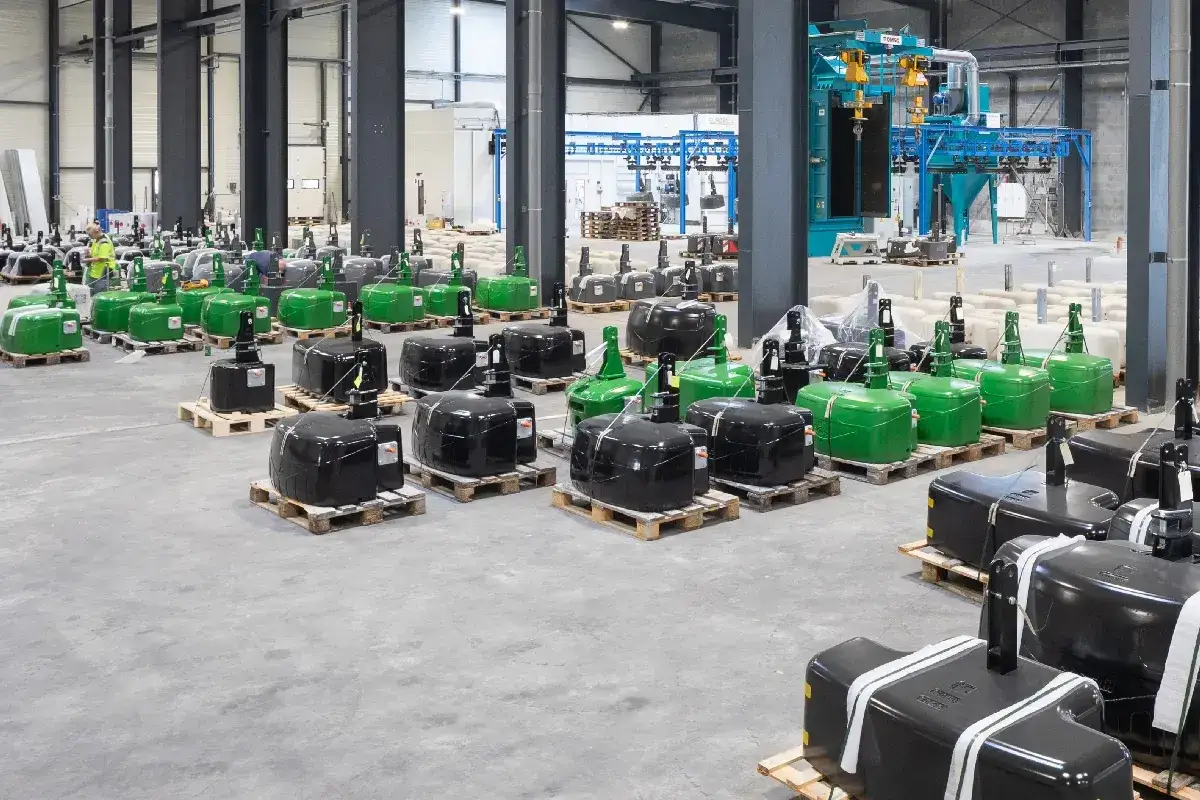

DIY czy gotowiec? Porównanie opłacalności obciążników do ciągnika
Decyzja o samodzielnym wykonaniu obciążnika czy zakupie gotowego produktu często sprowadza się do kalkulacji. Poniżej przedstawiam porównanie, które, mam nadzieję, pomoże Ci podjąć świadomą decyzję.
| Cecha | Obciążnik żeliwny (gotowy) | Obciążnik betonowy (DIY) |
|---|---|---|
| Cena | Wysoka (1500-2500 zł za 600-800 kg) | Niska (250-400 zł za 600-800 kg) |
| Trwałość | Bardzo wysoka, odporność na uszkodzenia mechaniczne | Wysoka, ale wrażliwy na uderzenia i pęknięcia bez zbrojenia |
| Praktyczność | Estetyczny, kompaktowy, łatwy montaż/demontaż | Mniej estetyczny, może być nieporęczny, wymaga precyzyjnego wykonania mocowania |
| Dostępność | Dostępny u dealerów i w sklepach rolniczych | Wymaga samodzielnego wykonania, dostępność materiałów |
| Waga/rozmiar | Precyzyjnie określona waga i wymiary | Możliwość dopasowania wagi i wymiarów do indywidualnych potrzeb |
Jak widać z tabeli, realne oszczędności finansowe są olbrzymie. Samodzielne wykonanie obciążnika betonowego o masie około 600-800 kg to koszt rzędu 250-400 zł. Główne wydatki to cement (klasa B20/B25), piasek i żwir, a także stal na solidny system mocowania (np. pręty zbrojeniowe, kawałki grubościennych profili). Dla porównania, gotowy obciążnik żeliwny o podobnej wadze to wydatek rzędu 1500-2500 zł. Różnica jest kolosalna i dla wielu rolników, w tym dla mnie, jest głównym argumentem za opcją DIY.
- Warto poświęcić czas na własną konstrukcję, jeśli budżet jest ograniczony, potrzebujesz niestandardowych wymiarów (np. aby obciążnik idealnie pasował do Twojego ciągnika lub specyficznego narzędzia) lub po prostu lubisz majsterkować i masz dostęp do podstawowych narzędzi.
- Gotowy produkt będzie lepszym wyborem, jeśli priorytetem jest estetyka, szybkość zakupu i montażu, a także jeśli zależy Ci na produkcie z gwarancją i certyfikatami. Pamiętaj jednak, że za te udogodnienia trzeba odpowiednio zapłacić.
Zaplanuj swój obciążnik: Jak dobrać wagę i wymiary do ciągnika?
Zanim zabierzesz się za mieszanie betonu, musisz dokładnie zaplanować swój obciążnik. Kluczowa jest tutaj tzw. „złota zasada dociążania”, która mówi o optymalnych proporcjach masy na osiach ciągnika. Dla ciągników z napędem na dwie osie (2WD) podczas pracy z narzędziami zawieszanymi, dąży się do rozkładu 60% masy na tylnej osi i 40% na przedniej. W przypadku ciągników z napędem na cztery koła (4WD), szczególnie przy pracy z ciężkimi narzędziami, optymalny rozkład to często 50/50. Pamiętaj, że to są ogólne wytyczne zawsze warto sprawdzić zalecenia producenta Twojego ciągnika i narzędzia.
Aby obliczyć objętość formy, potrzebujesz znać pożądaną masę obciążnika i gęstość betonu. Gęstość betonu waha się w granicach 2300-2400 kg/m³. Przyjmijmy dla uproszczenia 2350 kg/m³. Jeśli chcesz uzyskać obciążnik o masie 700 kg, potrzebna objętość to 700 kg / 2350 kg/m³ ≈ 0,298 m³. Teraz możesz dobrać wymiary formy (długość x szerokość x wysokość), np. 100 cm x 60 cm x 50 cm = 0,3 m³, co da Ci obciążnik o masie około 705 kg. Pamiętaj, aby zawsze celować w nieco większą objętość, aby mieć margines na ewentualne niedokładności.
Niezwykle ważne jest również zaprojektowanie solidnego i precyzyjnego systemu mocowania. Najczęściej jest to ramka wykonana z grubościennych profili stalowych lub płaskowników, do której przyspawane są bolce lub tuleje pasujące do Trzypunktowego Układu Zawieszenia (TUZ) ciągnika. Cała konstrukcja musi być tak zaprojektowana, aby była stabilnie osadzona w betonie i nie uległa wyrwaniu pod wpływem drgań i obciążeń. Wybieraj stal o odpowiedniej wytrzymałości i pamiętaj, że to właśnie ten element będzie przenosił całe obciążenie, więc nie ma tu miejsca na kompromisy.

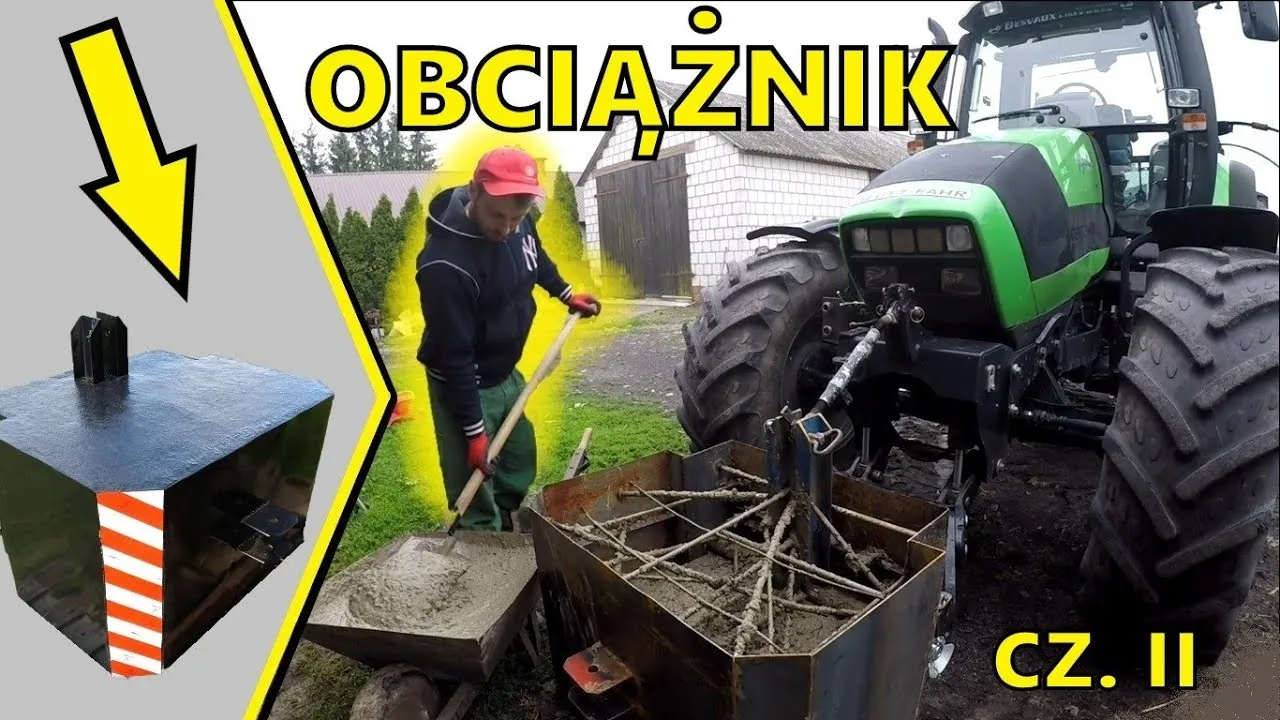

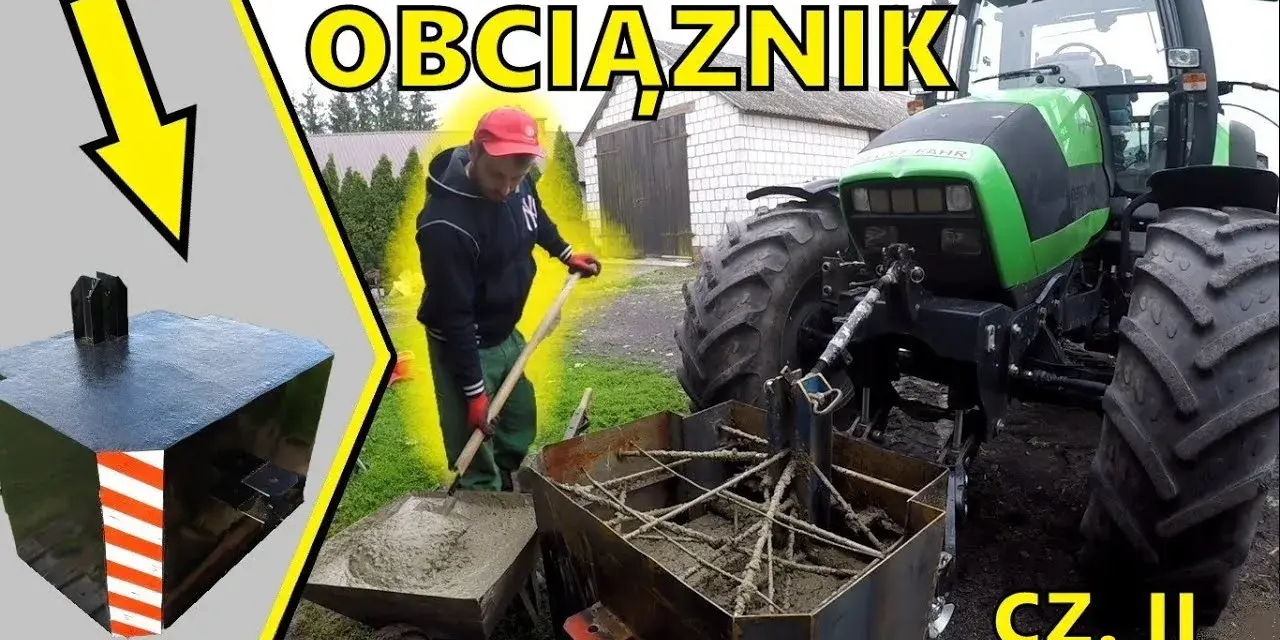

Obciążnik betonowy na TUZ: Twój przewodnik krok po kroku
Przygotowanie obciążnika to proces, który wymaga staranności, ale z moim przewodnikiem na pewno sobie poradzisz.
-
Niezbędne materiały:
- Cement (klasa B20/B25)
- Piasek
- Żwir (lub drobny grys)
- Woda
- Pręty zbrojeniowe (fi 6-10 mm) lub siatka zbrojeniowa
- Stal na system mocowania (profile, płaskowniki, bolce/tuleje)
- Drewno (deski) lub płyty OSB na szalunek
- Olej do szalunku (np. zużyty olej silnikowy)
-
Niezbędne narzędzia:
- Betoniarka
- Łopata, kielnia
- Miarka, poziomica
- Piła do drewna, wiertarka
- Spawarka (do mocowania)
- Sztyft do odpowietrzania (lub kawałek pręta)
- Budowa szalunku (formy): Z desek lub płyt OSB zbuduj solidną formę o wcześniej obliczonych wymiarach. Upewnij się, że jest ona szczelna i stabilna beton to ciężki materiał. Wnętrze formy dokładnie posmaruj olejem do szalunku (możesz użyć zużytego oleju silnikowego), aby beton nie przywierał i łatwiej było rozebrać szalunek po związaniu. Pamiętaj o idealnie gładkich ściankach wewnętrznych formy, aby obciążnik miał estetyczny wygląd.
- Przygotowanie zbrojenia i mocowania: Przygotuj zbrojenie z prętów lub siatki, tworząc kratownicę, która wzmocni całą konstrukcję. Następnie, zgodnie z planem, przygotuj system mocowania (ramkę z bolcami lub tulejami do TUZ). Upewnij się, że jest on wykonany z mocnej stali i solidnie pospawany. Umieść zbrojenie w formie, podpierając je tak, aby znajdowało się mniej więcej w środku przekroju betonu. Następnie zamontuj system mocowania, upewniając się, że jest on stabilnie osadzony i zablokowany przed przesunięciem podczas wylewania betonu.
- Mieszanie i wylewanie betonu: W betoniarce przygotuj beton klasy B20/B25. Pamiętaj o odpowiednich proporcjach cementu, piasku, żwiru i wody, aby uzyskać właściwą konsystencję nie za rzadką, nie za gęstą. Wylewaj beton do formy warstwami, każdą warstwę dokładnie odpowietrzając. Możesz to zrobić, wibrując formą lub energicznie sztyftując beton kawałkiem pręta. To kluczowe, aby usunąć pęcherze powietrza, które mogłyby osłabić konstrukcję.
- Pielęgnacja i schnięcie: Po wylaniu betonu, wyrównaj jego powierzchnię. Przez pierwsze dni, a najlepiej przez tydzień, pielęgnuj beton. Oznacza to przykrywanie go folią, aby zapobiec zbyt szybkiemu odparowywaniu wody, oraz regularne zraszanie wodą, szczególnie w upalne dni. Prawidłowa pielęgnacja jest niezbędna do uzyskania pełnej wytrzymałości betonu. Szalunek możesz zdemontować po kilku dniach (np. 3-7 dni, w zależności od temperatury), ale pamiętaj, że beton uzyskuje pełną wytrzymałość dopiero po 28 dniach. Dopiero po tym czasie obciążnik będzie gotowy do bezpiecznego użytkowania.
Alternatywne metody dociążania ciągnika: Co poza betonem?
Choć obciążniki betonowe są popularne, istnieją też inne skuteczne metody dociążania ciągnika, które warto rozważyć w zależności od Twoich potrzeb. Jedną z nich są obciążniki na koła, często w postaci metalowych pierścieni mocowanych do felg. Są one szczególnie przydatne, gdy potrzebujesz stałego dociążenia osi napędowej i chcesz obniżyć środek ciężkości ciągnika, co może poprawić stabilność na nierównym terenie.

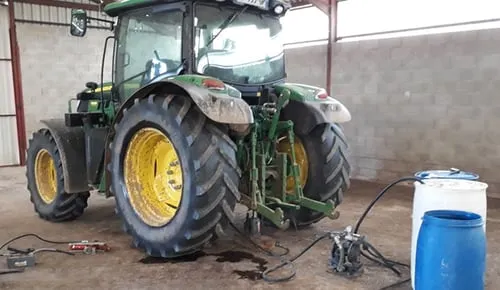

Inną, bardzo efektywną metodą jest balastowanie opon cieczą. Polega to na częściowym wypełnieniu kół ciągnika wodą z dodatkiem płynu zapobiegającego zamarzaniu. Najczęściej stosuje się roztwór chlorku wapnia (CaCl₂) lub glikolu. Chlorek wapnia jest tańszy i cięższy, ale wymaga ostrożności, ponieważ jest żrący. Glikol jest bezpieczniejszy dla gumy i środowiska, ale droższy. Balastowanie opon jest świetnym rozwiązaniem dla stałego dociążenia, ponieważ zwiększa masę bez znaczącego zwiększania gabarytów ciągnika. Należy jednak pamiętać, że zmienia to charakterystykę jazdy i może utrudniać naprawy opon.
- Dla popularnych w Polsce modeli, takich jak Ursus C-360 czy C-330, często stosuje się zarówno obciążniki walizkowe na przednią oś (łatwe do montażu i demontażu), jak i duże monobloki betonowe na tylny TUZ. W przypadku tych ciągników, ze względu na ich stosunkowo niewielką masę własną, dociążenie jest często niezbędne do efektywnej pracy z większością narzędzi. Zawsze upewnij się, że system mocowania jest kompatybilny z Twoim modelem ciągnika.
Bezpieczeństwo przede wszystkim: Unikaj błędów przy budowie obciążnika
Jako Bruno Piotrowski, muszę podkreślić, że bezpieczeństwo jest absolutnym priorytetem. Słabe mocowanie obciążnika to proszenie się o kłopoty. Wyobraź sobie, co może się stać, gdy kilkusetkilogramowy blok betonu oderwie się od ciągnika podczas pracy w polu lub, co gorsza, na drodze publicznej. To może prowadzić do poważnych wypadków, uszkodzeń maszyn, a nawet utraty zdrowia lub życia. Dlatego system mocowania musi być wykonany z materiałów o odpowiedniej wytrzymałości (np. grube profile stalowe, solidne spawy) i precyzyjnie osadzony w betonie. Nie oszczędzaj na stali i spawaniu to fundament bezpieczeństwa.
Kolejnym błędem, którego należy unikać, jest brak lub niewłaściwe zbrojenie. Beton, choć bardzo wytrzymały na ściskanie, jest kruchy i słabo znosi naprężenia rozciągające oraz drgania. Bez odpowiedniego zbrojenia (pręty, siatka), obciążnik może pęknąć pod wpływem obciążeń dynamicznych, uderzeń czy nawet zmian temperatury. Zbrojenie powinno być umieszczone równomiernie w całej objętości betonu, tworząc stabilną siatkę, która będzie przenosić te naprężenia i zapobiegać powstawaniu pęknięć. Pamiętaj, że zbrojenie to "szkielet" Twojego obciążnika.
Na koniec, kwestie prawne i zasady bezpieczeństwa dotyczące używania samodzielnie wykonanych obciążników na drogach publicznych. Choć nie ma szczegółowych przepisów homologacyjnych dla "samoróbek" używanych w gospodarstwie, ciągnik poruszający się po drogach publicznych musi być sprawny technicznie i nie stwarzać zagrożenia. Oznacza to, że obciążnik musi być pewnie i stabilnie zamocowany, a jego gabaryty nie mogą naruszać przepisów o ruchu drogowym nie może nadmiernie wystawać poza obrys pojazdu bez odpowiedniego oznakowania (np. tablic odblaskowych, świateł obrysowych). Zawsze zachowaj zdrowy rozsądek i upewnij się, że Twój samodzielnie wykonany obciążnik jest bezpieczny dla Ciebie i innych użytkowników dróg.
