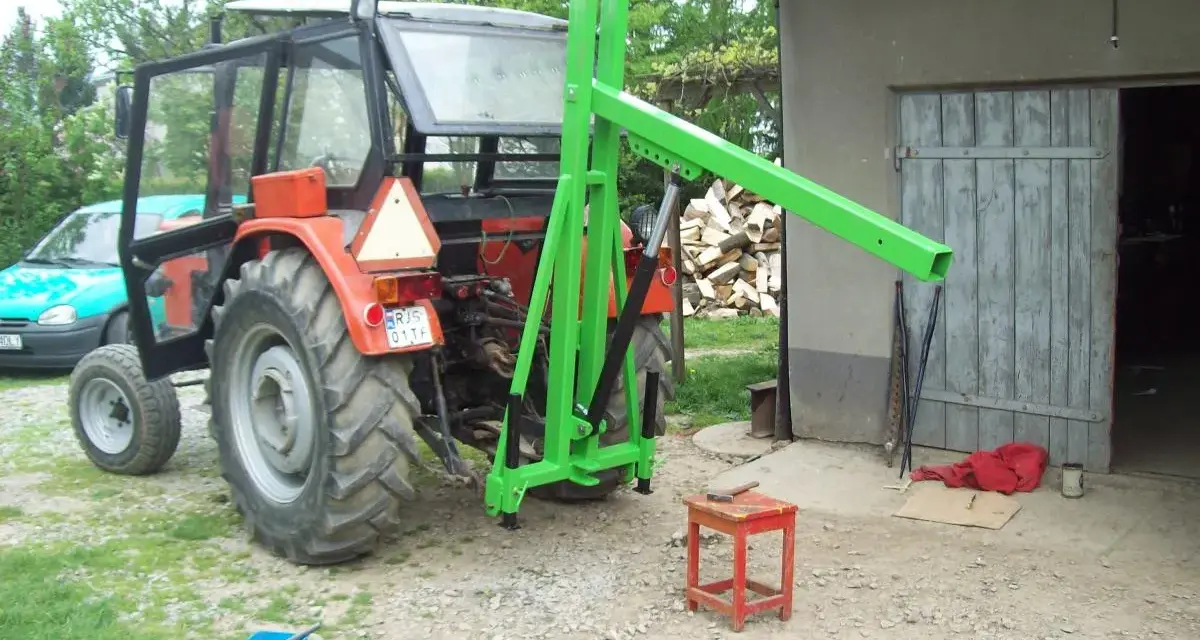

Samodzielna budowa ładowacza na TUZ: Poradnik krok po kroku

Samodzielna budowa ładowacza na tylny TUZ to projekt, który może przynieść znaczące oszczędności i zwiększyć wszechstronność Twojego gospodarstwa. Ten poradnik przeprowadzi Cię przez kluczowe etapy planowania, wykonania i eksploatacji, zwracając szczególną uwagę na aspekty bezpieczeństwa i realne możliwości konstrukcji "zrób to sam".

Ładowacz na tył ciągnika "SAM": dlaczego to wciąż popularny wybór?

W polskim rolnictwie, zwłaszcza w mniejszych gospodarstwach, samodzielna budowa osprzętu rolniczego, w tym ładowacza montowanego na tylny TUZ, jest nadal bardzo popularnym rozwiązaniem. Głównym powodem jest oczywiście znacząca oszczędność finansowa. Nowe ładowacze, nawet te przeznaczone do mniejszych ciągników, potrafią być bardzo drogie. Dla posiadaczy starszych maszyn, takich jak Ursus C-330, C-360 czy Władimirec T-25, budowa własnego ładowacza jest często jedyną realną alternatywą pozwalającą na zwiększenie możliwości transportowych i załadunkowych bez ponoszenia ogromnych kosztów zakupu nowego sprzętu. To podejście "zrób to sam" pozwala nie tylko zaoszczędzić pieniądze, ale także dostosować konstrukcję do własnych, specyficznych potrzeb.

Oszczędność czy konieczność? Analiza kosztów budowy vs. zakupu nowego sprzętu

Kiedy mówimy o samodzielnej budowie ładowacza, często pojawia się pytanie, czy faktycznie jest to opłacalne. Szacunkowe koszty takiej inwestycji mogą wahać się od 3 000 do nawet 6 000 złotych. Kwota ta zależy w dużej mierze od tego, czy zdecydujemy się na zakup nowych komponentów, czy też uda nam się zdobyć używane części w dobrym stanie. Największe wydatki generuje zakup odpowiedniej jakości stali na ramę i wysięgnik oraz kompletnego układu hydraulicznego siłowników, rozdzielacza i przewodów. Z drugiej strony, fabrycznie nowy ładowacz do małego ciągnika to koszt nierzadko przekraczający 10 000 złotych, a nawet więcej. Wykorzystanie używanych elementów, takich jak siłowniki czy rozdzielacze, może znacząco obniżyć koszty budowy, czyniąc ją bardzo atrakcyjną finansowo opcją.

Do jakich ciągników i zadań taka konstrukcja sprawdzi się najlepiej?

Ładowacze budowane samodzielnie, montowane na tylny TUZ, najlepiej sprawdzają się w połączeniu z mniejszymi i starszymi ciągnikami, takimi jak popularne Ursusy C-330, C-360 czy Władimirec T-25. Ich konstrukcja jest zazwyczaj dostosowana do przenoszenia lżejszych ładunków. Realny udźwig takich maszyn rzadko przekracza 300-500 kg. Należy pamiętać, że jest on ściśle ograniczony nie tylko wytrzymałością samej konstrukcji ładowacza, ale przede wszystkim wytrzymałością trzypunktowego układu zawieszenia ciągnika oraz wydajnością jego pompy hydraulicznej. Dlatego też, takie ładowacze najlepiej nadają się do prostych prac załadunkowych, takich jak przenoszenie balotów słomy, worków z nawozem, czy drobnych materiałów budowlanych, a nie do ciężkich prac ziemnych czy przeładunkowych.

Kluczowe etapy planowania: zanim zaczniesz spawać

Zanim chwycisz za spawarkę i zaczniesz przecinać stal, poświęć odpowiednio dużo czasu na dokładne planowanie. To właśnie na tym etapie decyduje się o sukcesie całego projektu, jego bezpieczeństwie i funkcjonalności. Błędy popełnione na etapie projektowania mogą być trudne, a czasem wręcz niemożliwe do naprawienia po zespawaniu konstrukcji, a co gorsza, mogą stanowić poważne zagrożenie dla Ciebie i Twojego sprzętu.

Szkic i wymiarowanie: jak dopasować konstrukcję do Twojego ciągnika (C-360, C-330, T-25)?

Znalezienie gotowych, profesjonalnych schematów technicznych ładowaczy do samodzielnej budowy jest niezwykle trudne. Większość informacji i projektów, które można znaleźć w internecie, pochodzi z forów rolniczych, takich jak AgroFoto.pl, czy z filmów instruktażowych na YouTube. Opierają się one często na adaptacji istniejących rozwiązań i doświadczeniach innych użytkowników. Kluczowe jest, aby przed rozpoczęciem prac stworzyć własny, szczegółowy szkic konstrukcji, uwzględniając wymiary i punkty mocowania do trzypunktowego układu zawieszenia Twojego konkretnego modelu ciągnika (C-360, C-330, T-25). Zwróć uwagę na dostępną przestrzeń roboczą, rozstaw ramion TUZ oraz wysokość podnoszenia, jaką chcesz uzyskać.

Jaki udźwig jest realny i bezpieczny? Obliczenia, o których nie możesz zapomnieć

Określenie realnego i bezpiecznego udźwigu ładowacza to jeden z najważniejszych aspektów projektowania. Nie można polegać na "chłopskim rozumie" czy przeczuciu. Należy wziąć pod uwagę kilka czynników: przede wszystkim wytrzymałość konstrukcji trzypunktowego układu zawieszenia ciągnika, który jest punktem mocowania ładowacza. Kolejnym ograniczeniem jest wydajność pompy hydraulicznej ciągnika, która musi być w stanie zapewnić odpowiednie ciśnienie i przepływ do obsługi siłowników. Dla większości małych ciągników, takich jak wspomniane C-330 czy T-25, bezpieczny udźwig powinien mieścić się w przedziale 300-500 kg. Przekroczenie tej wartości może prowadzić do uszkodzenia TUZ, a nawet do utraty stabilności przez ciągnik.

Niezbędna przeciwwaga: jak prawidłowo dobrać i zamontować obciążenie na przód ciągnika?

To jest absolutnie kluczowy aspekt bezpieczeństwa, którego nigdy nie można lekceważyć. Podczas pracy z ładowaczem, szczególnie przy podnoszeniu ładunku, środek ciężkości całego zestawu przesuwa się do tyłu, co powoduje odciążenie przedniej osi ciągnika. Bez odpowiedniej przeciwwagi na przodzie, istnieje bardzo wysokie ryzyko poderwania przodu maszyny, co może skończyć się tragicznym wypadkiem. Praca z ładowaczem bez prawidłowo dobranej i zamontowanej przeciwwagi jest skrajnie niebezpieczna i absolutnie zabroniona. Waga przeciwwagi powinna być dobrana indywidualnie, w zależności od masy podnoszonego ładunku i konstrukcji ciągnika, ale zazwyczaj wynosi ona kilkaset kilogramów. Może to być specjalny balast, dodatkowe obciążenie na przedni podnośnik, a nawet zbiornik z wodą lub olejem. Ważne jest, aby była ona solidnie zamocowana i nie stwarzała zagrożenia podczas pracy.

Kompletujemy warsztat: materiały i narzędzia

Zanim przystąpisz do budowy, upewnij się, że masz dostęp do odpowiednich materiałów i narzędzi. Jakość użytych komponentów i precyzja wykonania mają bezpośredni wpływ na trwałość, bezpieczeństwo i funkcjonalność Twojego ładowacza. Nie warto oszczędzać na kluczowych elementach konstrukcyjnych i hydraulice.

Stal to podstawa: Jakie profile i grubości ścianek wybrać na ramę główną i wysięgnik?

Rama główna i wysięgnik to serce konstrukcji ładowacza, dlatego muszą być wykonane z odpowiednio wytrzymałej stali. Zazwyczaj stosuje się grubościenne profile stalowe, takie jak kwadratowe lub prostokątne. Grubość ścianki profilu jest kluczowa dla zapewnienia odpowiedniej wytrzymałości i odporności na zginanie oraz skręcanie. Dla ramy głównej i ramion wysięgnika często wybiera się profile o grubości ścianki od 4 mm do nawet 8 mm, w zależności od przewidywanego obciążenia i wielkości konstrukcji. Mniejsze profile mogą być stosowane do elementów mniej obciążonych, np. mocowań siłowników czy elementów systemu równoległoboku. Ważne jest, aby wszystkie elementy stalowe były odpowiednio przygotowane odtłuszczone i zabezpieczone przed rdzą przed spawaniem.

Serce układu, czyli hydraulika: Kompletny przewodnik po komponentach

Układ hydrauliczny jest najbardziej złożonym i wymagającym elementem samodzielnej budowy ładowacza. Jego poprawne działanie jest kluczowe dla płynności pracy i bezpieczeństwa. Oto lista niezbędnych komponentów:

• Siłowniki hydrauliczne dwustronnego działania: Należy dobrać je pod kątem odpowiedniej średnicy tłoczyska i cylindra oraz skoku roboczego, aby uzyskać pożądany zakres ruchu i siłę podnoszenia.
• Rozdzielacz hydrauliczny: Najczęściej stosuje się rozdzielacze 2- lub 3-sekcyjne. Warto zainwestować w model z sekcją pływającą ułatwia ona pracę, pozwalając na swobodne opadanie osprzętu (np. łyżki) pod wpływem własnego ciężaru, co jest przydatne przy wyrównywaniu terenu.
• Przewody hydrauliczne wysokociśnieniowe i złączki: Muszą być dobrane do maksymalnego ciśnienia roboczego układu i odpowiednio zabezpieczone.
• Elementy mocujące: Sworznie, tuleje, zawleczki wszystkie te elementy muszą być wykonane z odpowiednio wytrzymałych materiałów.

Pamiętaj, że wiele z tych komponentów można kupić jako nowe, ale równie dobrze można poszukać używanych części w dobrym stanie, co znacząco obniży koszty projektu.

Narzędzia, bez których nie dasz rady: Spawarka, szlifierka i co jeszcze?

Do budowy ładowacza na TUZ będziesz potrzebować szeregu narzędzi. Oto lista tych najważniejszych:

• Spawarka: Najlepiej typu MIG/MAG lub MMA, z możliwością spawania grubych elementów stalowych.
• Szlifierka kątowa: Niezbędna do cięcia profili, gratowania spawów i przygotowania powierzchni.
• Wiertarka: Do wiercenia otworów pod sworznie i mocowania.
• Narzędzia pomiarowe: Miarka, kątownik, poziomica precyzja jest kluczowa.
• Klucze i nasadki: Do montażu elementów hydraulicznych i mechanicznych.
• Sprzęt ochrony osobistej (BHP): Rękawice spawalnicze, okulary ochronne, przyłbica, fartuch bezpieczeństwo przede wszystkim!

Budowa ładowacza krok po kroku: od cięcia do montażu

Budowa ładowacza to proces wymagający cierpliwości i precyzji na każdym etapie. Poniżej przedstawiam kluczowe kroki, które przeprowadzą Cię przez ten proces, od przygotowania elementów po finalny montaż.

Krok 1: Konstrukcja ramy głównej i wieżycy mocowanej do TUZ

Pierwszym etapem jest wykonanie ramy głównej, która będzie stanowiła bazę dla całego ładowacza i zostanie zamocowana do trzypunktowego układu zawieszenia ciągnika. Następnie budujemy wieżycę element łączący ramę z punktami mocowania TUZ. Kluczowe jest tutaj precyzyjne cięcie profili stalowych zgodnie z projektem, dokładne dopasowanie elementów oraz staranne spawanie. Należy zadbać o odpowiednie wzmocnienia w miejscach największych naprężeń.

Krok 2: Budowa ramion wysięgnika i układu równoległowodu

Kolejnym etapem jest wykonanie ramion wysięgnika, które będą odpowiedzialne za podnoszenie i opuszczanie osprzętu. Równie ważny jest układ równoległowodu, który zapewnia, że osprzęt (np. łyżka) utrzymuje stały kąt nachylenia względem podłoża podczas pracy. Prawidłowa geometria tego układu jest absolutnie kluczowa dla płynności i efektywności pracy ładowacza.

Krok 3: Montaż i podłączenie siłowników hydraulicznych

Po zbudowaniu głównych elementów konstrukcyjnych, przychodzi czas na montaż siłowników hydraulicznych. Należy je solidnie zamocować do ramy głównej i ramion wysięgnika, zgodnie z projektem. Następnie można przystąpić do wstępnego podłączenia przewodów hydraulicznych do siłowników, pamiętając o zachowaniu czystości i unikaniu zanieczyszczeń w układzie.

Krok 4: Instalacja rozdzielacza i prowadzenie przewodów hydraulicznych

Rozdzielacz hydrauliczny jest "mózgiem" układu, sterującym pracą siłowników. Należy go zamontować w dogodnym miejscu, zazwyczaj w kabinie ciągnika lub w jej pobliżu. Następnie precyzyjnie prowadzimy przewody hydrauliczne od siłowników do rozdzielacza oraz od rozdzielacza do pompy hydraulicznej ciągnika. Ważne jest, aby przewody były odpowiednio zabezpieczone przed przetarciem, uszkodzeniem mechanicznym i działaniem czynników zewnętrznych.

Krok 5: Wykonanie i montaż osprzętu: łyżka, widły czy chwytak?

Ostatnim etapem jest wykonanie i montaż osprzętu roboczego. Najczęściej spotykane są łyżki, widły do obornika lub balotów, a także chwytaki. Wybór osprzętu zależy od głównych zastosowań ładowacza w Twoim gospodarstwie. Ważne jest, aby mocowanie osprzętu było solidne i umożliwiało jego łatwą wymianę w razie potrzeby.

Hydraulika bez tajemnic: uniknij najczęstszych błędów

Układ hydrauliczny to najbardziej złożony i zarazem najbardziej krytyczny element samodzielnie budowanego ładowacza. Jego poprawne zaprojektowanie, wykonanie i podłączenie jest kluczowe nie tylko dla funkcjonalności, ale przede wszystkim dla bezpieczeństwa pracy. Błędy w hydraulice mogą prowadzić do nieprzewidzianego działania maszyny, a nawet do jej uszkodzenia.

Dobór rozdzielacza: Ile sekcji potrzebujesz i dlaczego warto wybrać model z sekcją pływającą?

Wybór odpowiedniego rozdzielacza hydraulicznego zależy od funkcji, jakie ma pełnić ładowacz. Do prostego podnoszenia i opuszczania wysięgnika wystarczy rozdzielacz dwusekcyjny. Jeśli planujesz dodatkowe funkcje, np. obracanie łyżki czy wysuwanie chwytaka, będziesz potrzebować rozdzielacza trzysekcyjnego lub nawet czterosekcyjnego. Szczególnie polecanym rozwiązaniem jest rozdzielacz z tzw. sekcją pływającą. Ta funkcja pozwala na swobodne opadanie osprzętu pod wpływem własnego ciężaru, co jest niezwykle przydatne podczas pracy z łyżką, np. przy wyrównywaniu terenu czy zgarnianiu materiału. Ułatwia ona również manewrowanie i zapobiega niepotrzebnym naprężeniom w układzie.

Jak poprawnie podłączyć układ do hydrauliki ciągnika? Schematy i praktyczne porady

Podłączenie układu hydraulicznego ładowacza do zewnętrznej hydrauliki ciągnika wymaga ostrożności. Zazwyczaj wykorzystuje się wyjścia hydrauliczne (tzw. szybkozłączki) znajdujące się z tyłu ciągnika. Należy upewnić się, że przewody są odpowiedniej długości i wytrzymałości, a połączenia są szczelne. Warto sprawdzić instrukcję obsługi ciągnika, aby zidentyfikować prawidłowe punkty podłączenia pompy i powrotu oleju. Kluczowe jest również sprawdzenie ciśnienia roboczego układu i upewnienie się, że pompa ciągnika jest w stanie je zapewnić.

Odpowietrzanie i pierwsza próba: jak bezpiecznie uruchomić nowy ładowacz?

Po zmontowaniu całego układu hydraulicznego, niezbędne jest jego prawidłowe odpowietrzenie. Zazwyczaj wykonuje się to poprzez kilkukrotne, powolne ruchy robocze siłowników w pełnym zakresie, przy jednoczesnym uzupełnianiu poziomu oleju w zbiorniku. Po odpowietrzeniu można przystąpić do pierwszej próby. Zawsze zaczynaj od testowania z lekkim ładunkiem lub bez ładunku. Sprawdź płynność ruchów, reakcję na sterowanie rozdzielaczem i ogólną stabilność konstrukcji. Pamiętaj o założonej przeciwwadze na przedniej osi! Obserwuj, czy nie pojawiają się wycieki oleju. Dopiero po upewnieniu się, że wszystko działa poprawnie, można stopniowo zwiększać obciążenie.

Ładowacz "SAM": przepisy i bezpieczeństwo

Budując własny osprzęt, musisz być świadomy nie tylko aspektów technicznych, ale także prawnych i związanych z bezpieczeństwem. Ignorowanie tych kwestii może prowadzić do poważnych konsekwencji.

Homologacja i certyfikat CE: dlaczego Twoja konstrukcja ich nie posiada?

Należy jasno podkreślić, że samodzielnie wykonany ładowacz, często określany jako "SAM" (Samoróbka), nie posiada homologacji ani certyfikatu CE. Te dokumenty są wymagane dla maszyn wprowadzanych do obrotu na terenie Unii Europejskiej i potwierdzają, że produkt spełnia określone normy bezpieczeństwa i jakości. Brak tych certyfikatów oznacza, że Twoja konstrukcja nie jest dopuszczona do użytku na drogach publicznych i może stwarzać ryzyko w przypadku kontroli lub wypadku.

Zasady użytkowania na terenie gospodarstwa a wyjazd na drogę publiczną

Użytkowanie ładowacza "SAM" na terenie prywatnego gospodarstwa rolnego jest zazwyczaj tolerowane, pod warunkiem zachowania zasad bezpieczeństwa. Jednakże, wyjazd takim ładowaczem na drogę publiczną jest surowo zabroniony. Jest to niezgodne z przepisami prawa drogowego i może skutkować nałożeniem mandatu karnego oraz innymi sankcjami. Maszyny rolnicze poruszające się po drogach publicznych muszą spełniać określone normy i posiadać odpowiednie oznaczenia.

Potencjalne problemy z ubezpieczeniem w razie wypadku: co musisz wiedzieć?

To jest niezwykle ważna kwestia, której nie można bagatelizować. W przypadku wypadku z udziałem samodzielnie zbudowanego ładowacza, ubezpieczyciel może odmówić wypłaty odszkodowania. Brak homologacji i certyfikatu CE, a także potencjalne niespełnienie norm bezpieczeństwa, stanowią wystarczające podstawy do takiej decyzji. Oznacza to, że w razie spowodowania szkody, będziesz musiał pokryć jej koszty z własnej kieszeni, co w skrajnych przypadkach może prowadzić do bankructwa. Odpowiedzialność za wszelkie szkody spoczywa w całości na użytkowniku takiej konstrukcji.

Podsumowanie: czy samodzielna budowa ładowacza jest dla Ciebie?

Samodzielna budowa ładowacza na TUZ to ambitny projekt, który może przynieść wiele korzyści, ale niesie też ze sobą pewne wyzwania i ryzyka. Zanim podejmiesz ostateczną decyzję, warto dokładnie zastanowić się, czy ten projekt jest dla Ciebie odpowiedni.

Bilans zysków i strat: Kiedy gra jest warta świeczki?

Zalety samodzielnej budowy to przede wszystkim znaczące oszczędności finansowe w porównaniu do zakupu nowego sprzętu oraz możliwość dopasowania konstrukcji do własnych potrzeb. Możesz zbudować ładowacz idealnie odpowiadający specyfice Twojego gospodarstwa i posiadanych maszyn. Z drugiej strony, wady to przede wszystkim potencjalne ryzyko bezpieczeństwa związane z brakiem profesjonalnych certyfikatów i koniecznością samodzielnego zapewnienia wszystkich norm bezpieczeństwa, zwłaszcza w kwestii przeciwwagi. Należy również uwzględnić znaczący nakład pracy i czasu, a także potrzebę posiadania odpowiednich umiejętności technicznych i dostępu do warsztatu. Dochodzą do tego kwestie prawne związane z brakiem homologacji i ograniczeniami w użytkowaniu.

Alternatywy dla konstruktorów-amatorów: Gotowe zestawy do samodzielnego montażu

Jeśli potencjalne ryzyko i nakład pracy związane z pełną samodzielną budową wydają Ci się zbyt duże, istnieją alternatywy. Na rynku można znaleźć gotowe zestawy do samodzielnego montażu, które zawierają wszystkie niezbędne elementy i szczegółową instrukcję. Jest to rozwiązanie pośrednie, które pozwala zaoszczędzić czas na projektowaniu i dobieraniu komponentów, jednocześnie wymagając pewnych umiejętności montażowych. Inną opcją jest poszukiwanie używanego, ale certyfikowanego ładowacza. Choć może to być droższe niż budowa własnego, daje gwarancję bezpieczeństwa i zgodności z przepisami, co jest nieocenione, zwłaszcza jeśli planujesz intensywnie użytkować sprzęt.
