Budowa i rejestracja przyczepy SAM: Poradnik krok po kroku

Budowa własnego wozu do ciągnika to projekt, który może przynieść ogromną satysfakcję i znacząco obniżyć koszty transportu w gospodarstwie. Jednak zanim chwycisz za spawarkę, musisz wiedzieć, że droga do legalnego i bezpiecznego użytkowania takiej konstrukcji jest obarczona wieloma formalnościami. Ten kompleksowy poradnik przeprowadzi Cię krok po kroku przez cały proces od projektu, przez budowę, aż po rejestrację jako pojazd typu "SAM", zapewniając, że Twoja przyczepa będzie nie tylko funkcjonalna, ale przede wszystkim bezpieczna i zgodna z prawem.

Zanim chwycisz za spawarkę: kluczowe pytania, które musisz sobie zadać

Decyzja o samodzielnej budowie wozu do ciągnika to początek fascynującej podróży, która może zakończyć się stworzeniem idealnie dopasowanego narzędzia do Twoich potrzeb. Satysfakcja z własnoręcznie wykonanej konstrukcji jest nieoceniona, ale nie można zapominać o wyzwaniach. Sukces projektu w dużej mierze zależy od starannego przygotowania, zrozumienia przepisów i realistycznej oceny własnych możliwości. Zanim zainwestujesz czas i pieniądze, zastanów się, czy jesteś gotów na ten wysiłek.

Realne koszty kontra cena gotowej przyczepy: kiedy budowa "SAM" naprawdę się opłaca?

Budowa własnego wozu może wydawać się kuszącą alternatywą cenową w porównaniu do zakupu nowego. Szacuje się, że samodzielna konstrukcja może być nawet o 30-50% tańsza niż gotowy odpowiednik. Jednak ta oszczędność nie bierze się znikąd. Należy uwzględnić koszty zakupu materiałów, takich jak stal, osie, koła, elementy układu hamulcowego i oświetlenia. Do tego dochodzą koszty związane z formalnościami opinia rzeczoznawcy, badania techniczne. Nie można też zapominać o cenie czasu, jaki poświęcisz na pracę, oraz o kosztach narzędzi, jeśli ich jeszcze nie posiadasz. Z drugiej strony, gotowe przyczepy, choć droższe w zakupie, oferują gotowe rozwiązania i brak problemów z legalizacją.

• Główne kategorie kosztów budowy:
• Stal konstrukcyjna (profile, ceowniki)
• Oś, zawieszenie, koła
• Układ hamulcowy i dyszel
• Burty i podłoga
• Oświetlenie
• Materiały eksploatacyjne (elektrody, tarcze, farby)
• Koszty formalne (rzeczoznawca, badanie techniczne)

Wymagane umiejętności i narzędzia: co musisz mieć w warsztacie, by podjąć wyzwanie?

Samodzielna budowa wozu to nie tylko kwestia materiałów, ale przede wszystkim posiadanych umiejętności i narzędzi. Podstawą jest biegłość w spawaniu solidne i estetyczne spawy to gwarancja wytrzymałości konstrukcji. Przydadzą się również podstawowe umiejętności mechaniczne do montażu osi, zawieszenia i układu hamulcowego, a także wiedza z zakresu elektryki do prawidłowego podłączenia oświetlenia. W Twoim warsztacie nie może zabraknąć:

• Spawarki (najlepiej MIG/MAG lub MMA)
• Szlifierki kątowej z tarczami do cięcia i szlifowania
• Wiertarki stołowej lub ręcznej z zestawem wierteł
• Kluczy nasadowych i płasko-oczkowych
• Miarki, kątownika i poziomicy
• Młotka, przecinaków i innych narzędzi ręcznych
• Ewentualnie giętarki do profili, jeśli planujesz bardziej skomplikowane kształty.

Projektowanie i planowanie: klucz do trwałej konstrukcji

Jak precyzyjnie określić przeznaczenie i ładowność wozu?

Zanim zaczniesz projektować, musisz dokładnie określić, do czego będzie służył Twój wóz. Czy będzie to głównie przyczepa do przewozu zboża, drewna, pasz, czy może obornika? Każde z tych zastosowań narzuca inne wymagania. Od przeznaczenia zależy wybór odpowiedniej ładowności, która z kolei wpłynie na dobór materiałów konstrukcyjnych, wytrzymałość ramy, osi, a także na wymagania dotyczące układu hamulcowego. Im precyzyjniej określisz te parametry, tym lepiej dopasowana i bezpieczniejsza będzie Twoja konstrukcja.

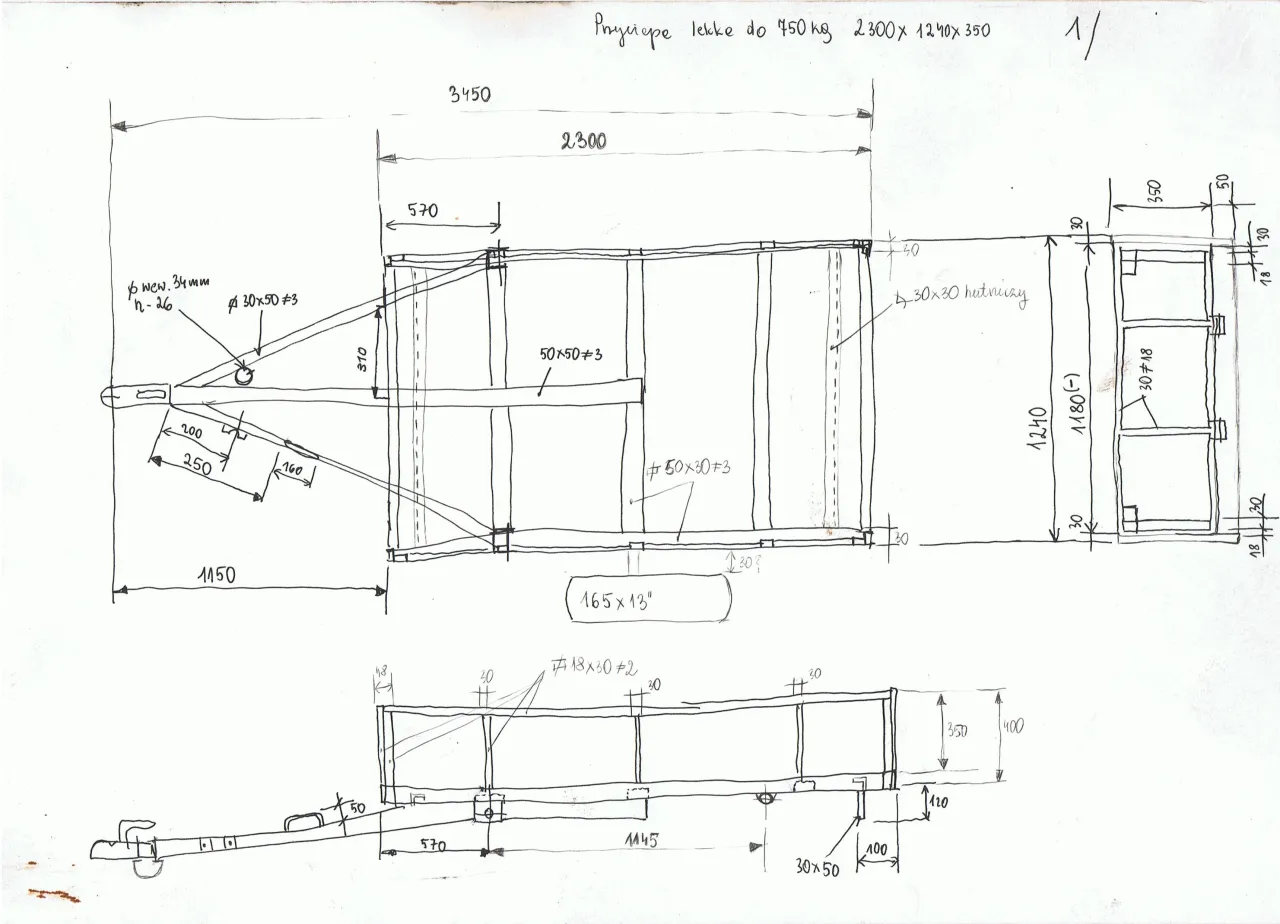

Szkic konstrukcyjny: jakie wymiary i rozwiązania będą optymalne dla Twoich potrzeb?

Posiadając wiedzę o przeznaczeniu i ładowności, możesz przejść do stworzenia szkicu konstrukcyjnego. To kluczowy etap, który pozwoli Ci zaplanować wymiary wozu, rozkład masy, umiejscowienie osi i dyszla. Zastanów się nad wysokością burt, kątem wywrotu (jeśli planujesz wywrot), a także nad ogólnym układem strukturalnym. Dobry szkic uwzględnia rozkład obciążeń i zapewnia stabilność pojazdu podczas jazdy i pracy. Nie zapomnij o uwzględnieniu przepisów dotyczących maksymalnych dopuszczalnych wymiarów przyczep.

Wybór zawieszenia: resory piórowe, osie skrętne czy inne rozwiązania?

Zawieszenie to serce układu jezdnego przyczepy. Najpopularniejszym i często najprostszym rozwiązaniem dla przyczep rolniczych są resory piórowe. Są one stosunkowo tanie, niezawodne i dobrze radzą sobie z nierównościami terenu. Alternatywą mogą być osie skrętne, które zapewniają lepszą stabilność, ale są droższe i bardziej skomplikowane w montażu. Wybór zależy od przeznaczenia i budżetu, ale dla większości zastosowań rolniczych resory piórowe będą dobrym i sprawdzonym wyborem.

Kluczowe decyzje: jedna czy dwie osie? Z hamulcem najazdowym czy bez?

Kolejnym ważnym dylematem jest wybór między jedną a dwiema osiami. Jedna oś jest prostsza i tańsza w wykonaniu, ale przy większych ładownościach i prędkościach może wpływać na stabilność. Dwie osie lepiej rozkładają ciężar i zapewniają większą stabilność, ale zwiększają koszty i masę własną przyczepy. Niezwykle istotną kwestią jest układ hamulcowy. Zgodnie z przepisami, dla przyczep o dopuszczalnej masie całkowitej (DMC) przekraczającej 1,5 tony, obowiązkowy jest hamulec najazdowy lub, w przypadku cięższych konstrukcji, hamulce pneumatyczne lub hydrauliczne. Jest to kluczowy element bezpieczeństwa, którego nie można bagatelizować.

Wybór materiałów: co zapewni trwałość na lata?

Stal na wagę złota: jakie profile i ceowniki wybrać na ramę i dyszel?

Wybór odpowiedniej stali to fundament trwałości Twojej przyczepy. Na ramę główną i dyszel rekomenduje się stosowanie grubościennych profili stalowych lub ceowników. Oto kilka przykładów:

• Profile zamknięte: 80x80x5 mm, 100x100x6 mm lub większe, w zależności od planowanej ładowności.
• Ceowniki: o odpowiedniej wysokości i grubości ścianki, zapewniające sztywność konstrukcji.

Kluczowe jest, aby stal była konstrukcyjna, o wysokiej wytrzymałości na rozciąganie i zginanie. Unikaj cienkościennych profili, które mogą nie wytrzymać obciążeń i doprowadzić do deformacji lub pęknięcia konstrukcji.

Podłoga i burty: blacha ryflowana, deski, a może wodoodporna sklejka? Porównanie

Materiały na podłogę i burty powinny być dopasowane do rodzaju przewożonego ładunku i warunków eksploatacji. Oto porównanie popularnych rozwiązań:

Materiał	Zalety i wady
Podłoga: Gruba blacha stalowa (3-4 mm)	Zalety: Bardzo wytrzymała, odporna na uszkodzenia mechaniczne, łatwa do czyszczenia. Wady: Ciężka, może rdzewieć bez odpowiedniego zabezpieczenia.
Podłoga: Wytrzymałe deski (np. sosnowe, dębowe)	Zalety: Lżejsza od blachy, amortyzuje wstrząsy, łatwa w wymianie. Wady: Podatna na wilgoć i uszkodzenia, wymaga impregnacji.
Burty: Blacha stalowa (np. 2-3 mm)	Zalety: Wytrzymałe, odporne na ścieranie, łatwe do czyszczenia. Wady: Ciężkie, mogą ulegać korozji.
Burty: Deski	Zalety: Lżejsze, tańsze, łatwiejsze w obróbce. Wady: Mniej odporne na uszkodzenia, wymagają regularnej konserwacji.
Burty: Wodoodporna sklejka	Zalety: Lżejsza od blachy, odporna na wilgoć. Wady: Mniej wytrzymała mechanicznie od blachy stalowej, droższa od desek.

Oś i koła: gdzie szukać i jak dopasować kluczowe elementy jezdne?

Oś i koła to elementy, od których zależy mobilność i nośność przyczepy. Często stosuje się osie adaptowane z samochodów dostawczych lub ciężarowych, które można znaleźć na złomowiskach lub w specjalistycznych sklepach. Kluczowe jest, aby nośność osi i kół była dopasowana do planowanej maksymalnej ładowności wozu, z pewnym zapasem bezpieczeństwa. Należy również zwrócić uwagę na rozstaw śrub kół i ich średnicę, aby zapewnić kompatybilność.

Niezbędny osprzęt: wybór zaczepu, oświetlenia i siłownika do wywrotu

Oprócz podstawowej konstrukcji, przyczepa wymaga odpowiedniego osprzętu, aby była w pełni funkcjonalna i bezpieczna:

• Zaczep: Musi być dopasowany do dyszla i typu haka w ciągniku. Dostępne są zaczepy stałe, skrętne, a także z hamulcem najazdowym.
• Oświetlenie: Kompletne oświetlenie zgodne z przepisami światła pozycyjne przednie i tylne, światła stopu, kierunkowskazy, światło obrysowe (jeśli wymagane) oraz oświetlenie tablicy rejestracyjnej.
• Siłownik do wywrotu (opcjonalnie): Jeśli planujesz przyczepę z funkcją wywrotu, potrzebny będzie odpowiednio dobrany siłownik hydrauliczny, pompa i przewody.
• Błotniki: Chronią przed błotem i kamieniami wyrzucanymi spod kół.
• Podpory: Stabilizują przyczepę podczas postoju lub załadunku/rozładunku.

Budowa wozu: praktyczne wskazówki od projektu do realizacji

Rama główna i dyszel: technika spawania i kluczowe zasady montażu

Budowa ramy i dyszla to kluczowy etap, od którego zależy wytrzymałość całej konstrukcji. Pamiętaj o:

1. Przygotowaniu elementów: Dokładnym przycięciu i spasowaniu profili stalowych zgodnie ze szkicem.
2. Czystości spoin: Elementy spawane muszą być wolne od rdzy, farby i smaru.
3. Prawidłowym spawaniu: Stosuj odpowiednie parametry spawarki i technikę spawania, aby uzyskać pełne przetopienie i mocne spoiny. Unikaj tzw. "zimnych spawów" i przepaleń.
4. Spawaniu dwustronnym: Tam, gdzie to możliwe, wykonuj spoiny z obu stron elementu dla maksymalnej wytrzymałości.
5. Kontroli spawów: Po spawaniu warto wizualnie ocenić jakość spoin. W przypadku wątpliwości, można rozważyć badanie nieniszczące.
6. Montażu dyszla: Upewnij się, że dyszel jest zamocowany pod odpowiednim kątem i zapewnia stabilne połączenie z ciągnikiem.

Montaż osi i zawieszenia: jak zapewnić idealną geometrię i wytrzymałość?

Prawidłowy montaż osi i zawieszenia jest kluczowy dla stabilności i bezpieczeństwa jazdy. Upewnij się, że oś jest zamocowana prostopadle do osi podłużnej ramy, a resory (lub inne elementy zawieszenia) są zamontowane zgodnie z zaleceniami producenta. Zachowanie odpowiedniej geometrii układu jezdnego zapobiegnie nierównomiernemu zużyciu opon i zapewni płynną jazdę. Warto sprawdzić, czy koła ustawione są równolegle do siebie (brak zbieżności lub rozbieżności, jeśli nie jest ona celowo zaprojektowana).

Instalacja podłogi i montaż burt: sprawdzone metody i patenty

Podłogę najczęściej montuje się poprzez przyspawanie do ramy lub przykręcenie do poprzecznych belek wzmacniających. Jeśli używasz blachy, pamiętaj o jej odpowiednim zabezpieczeniu antykorozyjnym. Burty można przymocować do ramy za pomocą śrub, nitów lub przyspawać. W przypadku burt drewnianych, kluczowe jest ich solidne osadzenie i ewentualne zabezpieczenie przed wilgocią, np. impregnacją lub pomalowaniem.

Układ hamulcowy i elektryka: jak poprawnie podłączyć wszystko, by działało bez zarzutu?

Układ hamulcowy:

• Montaż hamulca najazdowego: Upewnij się, że linka hamulcowa jest prawidłowo podłączona do dźwigni hamulca i mechanizmu na osi. Sprawdź działanie mechanizmu podczas cofania (jeśli jest to hamulec z funkcją cofania) i podczas hamowania.
• Podłączenie hamulców hydraulicznych/pneumatycznych: Wymaga precyzji i wiedzy. Należy zapewnić szczelność wszystkich przewodów i połączeń.
• Regulacja: Po montażu konieczna jest regulacja układu hamulcowego, aby zapewnić skuteczne działanie.

Elektryka:

• Podłączenie do instalacji ciągnika: Zazwyczaj odbywa się za pomocą standardowej wtyczki 7- lub 13-pinowej.
• Połączenie świateł: Należy podłączyć światła pozycyjne, stopu, kierunkowskazy zgodnie ze schematem instalacji elektrycznej pojazdu.
• Uziemienie: Zapewnij dobre uziemienie wszystkich elementów oświetlenia.
• Testowanie: Po podłączeniu sprawdź działanie każdego światła za pomocą ciągnika.

Zabezpieczenie antykorozyjne: malowanie jako gwarancja długowieczności

Po zakończeniu budowy i przed pierwszymi testami, konieczne jest dokładne zabezpieczenie antykorozyjne. Obejmuje ono piaskowanie lub mechaniczne usunięcie rdzy i starej farby, nałożenie podkładu antykorozyjnego, a następnie kilku warstw farby nawierzchniowej. Dobre malowanie nie tylko poprawia estetykę, ale przede wszystkim chroni stal przed korozją, znacząco przedłużając żywotność Twojego wozu.

Legalizacja przyczepy SAM: przewodnik po formalnościach

Status pojazdu "SAM": co to oznacza i jakie obowiązki na Tobie ciążą?

Pojazd typu "SAM", czyli samodzielnie zmontowany, to konstrukcja, która nie posiada homologacji fabrycznej. W Polsce jego rejestracja jest możliwa, ale wymaga przejścia przez szczegółową procedurę weryfikacyjną. Oznacza to, że musisz udowodnić, że Twój wóz spełnia wszystkie wymogi techniczne i jest bezpieczny w użytkowaniu. Ciężar udowodnienia tego spoczywa w całości na Tobie jako konstruktorze i właścicielu.

Krok 1: Wizyta u rzeczoznawcy jak przygotować przyczepę i o co zapytać?

Pierwszym krokiem do legalizacji jest uzyskanie pozytywnej opinii od rzeczoznawcy samochodowego. Aby się do tego dobrze przygotować:

1. Przygotuj dokumentację: Zbierz wszystkie rachunki i faktury potwierdzające zakup kluczowych podzespołów (np. osi, zaczepu, elementów ramy, jeśli były kupione jako gotowe).
2. Uporządkuj przyczepę: Upewnij się, że wszystkie elementy są zamontowane poprawnie, układ hamulcowy i oświetlenie działają, a konstrukcja jest czysta i zabezpieczona antykorozyjnie.
3. Przygotuj się do rozmowy: Rzeczoznawca będzie chciał poznać szczegóły konstrukcyjne, zastosowane materiały, sposób wykonania spawów. Bądź przygotowany na udzielenie odpowiedzi na pytania dotyczące wytrzymałości, bezpieczeństwa i zgodności z przepisami.
4. Zapytaj o wymagania: Dowiedz się od rzeczoznawcy, jakie konkretnie dokumenty i informacje będą mu potrzebne do wydania opinii.

Krok 2: Rozszerzone badanie techniczne w OSKP co diagnosta sprawdzi pod lupą?

Po uzyskaniu pozytywnej opinii rzeczoznawcy, musisz udać się do Okręgowej Stacji Kontroli Pojazdów (OSKP) na rozszerzone badanie techniczne. Diagnosta dokładnie sprawdzi m.in.:

• Układ hamulcowy: Skuteczność działania, stan techniczny, zgodność z przepisami (szczególnie dla DMC > 1,5t).
• Układ kierowniczy: Stan elementów, luzy.
• Zawieszenie: Stan resorów, amortyzatorów (jeśli występują), mocowań.
• Oświetlenie: Poprawność działania i zgodność z przepisami (pozycyjne, stop, kierunkowskazy).
• Ogumienie: Stan, głębokość bieżnika, dopuszczalne obciążenie.
• Wymiary zewnętrzne: Długość, szerokość, wysokość zgodność z przepisami.
• Nośność: Czy konstrukcja jest w stanie udźwignąć deklarowaną ładowność.
• Stan techniczny ramy i podwozia: Brak pęknięć, deformacji, korozji.
• Zgodność z dokumentacją: Czy konstrukcja odpowiada temu, co zostało opisane w opinii rzeczoznawcy.

Krok 3: Wydział Komunikacji jakie dokumenty musisz złożyć, by zarejestrować swój pojazd?

Gdy masz już opinię rzeczoznawcy i pozytywny wynik badania technicznego, czas na wizytę w Wydziale Komunikacji. Będziesz potrzebował następujących dokumentów:

1. Wniosek o rejestrację pojazdu (dostępny w urzędzie lub do pobrania online).
2. Oświadczenie o samodzielnej budowie pojazdu (często formularz urzędowy).
3. Dowody własności podzespołów (np. faktury za oś, zaczep, jeśli były kupione).
4. Zaświadczenie o pozytywnym wyniku badania technicznego z OSKP.
5. Opinia rzeczoznawcy samochodowego potwierdzająca zgodność z warunkami technicznymi.
6. Dowód osobisty lub inny dokument tożsamości.
7. Potwierdzenie wniesienia opłat (za rejestrację, tablice, dowód rejestracyjny).

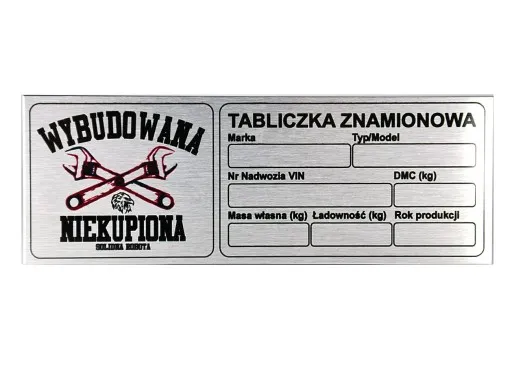

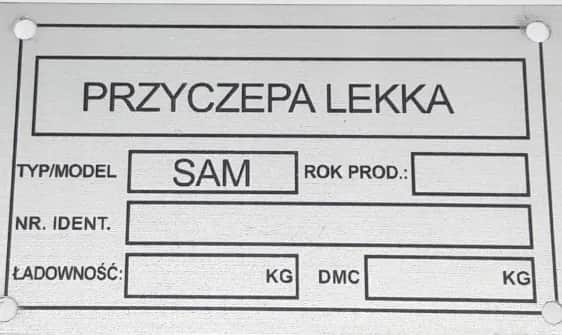

Tabliczka znamionowa i numer VIN: jak wygląda procedura ich nadawania?

Wydział Komunikacji, po pozytywnym rozpatrzeniu wniosku i sprawdzeniu kompletności dokumentów, wyda decyzję o nadaniu pojazdowi cech identyfikacyjnych, czyli numeru VIN. Następnie będziesz musiał udać się do wskazanej jednostki (często jest to również OSKP lub specjalistyczna firma) w celu nabicia numeru VIN na ramie pojazdu oraz wykonania i zamontowania tabliczki znamionowej. Dopiero po tych czynnościach możliwe będzie ostateczne zarejestrowanie przyczepy.

Unikaj błędów: najczęstsze pułapki przy budowie i rejestracji

Błędy konstrukcyjne, które mogą prowadzić do katastrofy

Nawet najlepiej zapowiadający się projekt może zakończyć się niepowodzeniem, jeśli popełnisz kluczowe błędy konstrukcyjne. Oto najczęstsze z nich:

• Niedoszacowanie obciążeń: Używanie zbyt cienkich profili lub niewystarczająco mocnych spoin, które nie wytrzymają planowanego ciężaru ładunku.
• Stosowanie zbyt słabych materiałów: Wybieranie tańszych, ale mniej wytrzymałych gatunków stali lub elementów.
• Nieprawidłowe wykonanie spawów: Złe parametry spawania, brak pełnego przetopu, pęknięcia to wszystko osłabia konstrukcję.
• Montaż niesprawnego lub nieodpowiedniego układu hamulcowego: Brak hamulców lub ich nieprawidłowe działanie to prosta droga do wypadku.
• Niewłaściwe mocowanie osi i zawieszenia: Może prowadzić do niestabilności, nierównomiernego zużycia opon i uszkodzenia elementów.
• Ignorowanie przepisów dotyczących oświetlenia: Brak lub nieprawidłowe działanie świateł to nie tylko problem z rejestracją, ale przede wszystkim zagrożenie bezpieczeństwa.

Oszczędności, które się nie opłacają: dlaczego nie warto iść na skróty?

Pokusa oszczędności jest duża, zwłaszcza gdy widzisz, ile kosztują nowe przyczepy. Jednak próba nadmiernego cięcia kosztów na kluczowych elementach, takich jak stal konstrukcyjna, oś, układ hamulcowy czy zaczep, może przynieść więcej szkody niż pożytku. Słabej jakości materiały szybko się zużyją, mogą ulec uszkodzeniu pod obciążeniem, a co gorsza narazić Cię i innych na niebezpieczeństwo. Problemy z jakością mogą również uniemożliwić legalizację pojazdu, generując dodatkowe koszty i frustrację.

Problemy z rejestracją: jakich błędów unikać, by nie utknąć w urzędzie?

Legalizacja pojazdu "SAM" to często największe wyzwanie. Aby uniknąć problemów w urzędzie:

• Kompletność dokumentacji: Upewnij się, że masz wszystkie wymagane dokumenty. Nawet drobny brak może spowodować konieczność ponownego składania wniosku.
• Zgodność z przepisami: Dokładnie sprawdź, czy Twoja konstrukcja spełnia wszystkie wymogi techniczne określone w Prawie o ruchu drogowym.
• Jakość opinii rzeczoznawcy: Wybierz doświadczonego rzeczoznawcę, który dokładnie oceni Twoją pracę i wystawi rzetelną opinię.
• Poprawność badania technicznego: Upewnij się, że diagnosta dokładnie sprawdził wszystkie kluczowe elementy i wydał pozytywne zaświadczenie.
• Numer VIN i tabliczka znamionowa: Zrozum procedurę ich nadawania i wykonania.

Przeczytaj również: Nawigacja do ciągnika: Jaki wybrać? Poradnik i oszczędności

Zakończenie projektu: pierwsze testy i bezpieczna eksploatacja

Finalne sprawdzenie i pierwsze testy: o czym pamiętać przed wyjazdem w pole?

Zanim wóz po raz pierwszy wyjedzie w pole, przeprowadź dokładne sprawdzenie:

• Hamulce: Sprawdź działanie układu hamulcowego na różnych dystansach i prędkościach.
• Oświetlenie: Upewnij się, że wszystkie światła działają poprawnie, zwłaszcza kierunkowskazy i światła stopu.
• Ciśnienie w oponach: Dopompuj opony do zalecanego ciśnienia.
• Zabezpieczenie ładunku: Przy pierwszym załadunku zwróć uwagę na rozkład masy i stabilność przyczepy.
• Połączenie z ciągnikiem: Sprawdź, czy zaczep jest prawidłowo podłączony i zabezpieczony.
• Elementy ruchome: Upewnij się, że burty, siłownik (jeśli jest) działają płynnie.

Bezpieczeństwo przede wszystkim: zasady prawidłowej eksploatacji przyczepy "SAM"

Posiadanie własnoręcznie zbudowanej i legalnie zarejestrowanej przyczepy to ogromna wygoda, ale też duża odpowiedzialność. Pamiętaj, że bezpieczeństwo jest najważniejsze. Zawsze przestrzegaj dopuszczalnej ładowności wozu, nie przekraczaj zalecanych prędkości, regularnie kontroluj stan techniczny przyczepy (zwłaszcza hamulce i opony) oraz dbaj o jej prawidłowe zabezpieczenie antykorozyjne. Twoja uwaga i dbałość o szczegóły są kluczowe dla długiej i bezpiecznej eksploatacji.
