Samodzielny montaż EHR w ciągniku: Poradnik DIY i gotowe zestawy

Elektrohydrauliczne sterowanie podnośnikiem (EHR) to innowacyjne rozwiązanie, które przenosi komfort i precyzję pracy w starszych ciągnikach, takich jak popularne Ursusy C-360 czy Zetory, na zupełnie nowy poziom. Jeśli zastanawiasz się nad modernizacją swojego ciągnika, ten artykuł będzie Twoim kompleksowym przewodnikiem, który pomoże Ci podjąć świadomą decyzję, czy postawić na samodzielną budowę systemu, czy wybrać gotowy zestaw modernizacyjny.

EHR w starym ciągniku: Nowa era precyzji i komfortu

Ograniczenia mechanicznej dźwigni: Niedokładność i zmęczenie?

Wielu właścicieli starszych ciągników doskonale zna bolączki tradycyjnego, mechanicznego sterowania podnośnikiem. Niska precyzja, zwłaszcza przy próbie utrzymania stałej głębokości pracy narzędzi w zmiennych warunkach glebowych, to codzienność. Często prowadzi to do nierównomiernej uprawy, a w konsekwencji do strat. Do tego dochodzi fizyczne zmęczenie operatora, który przez wiele godzin musi ręcznie korygować położenie podnośnika, co znacząco obniża komfort pracy i jej efektywność.

Czym dokładnie jest EHR i jak rewolucjonizuje pracę z maszynami?

EHR, czyli Elektronische Hubwerksregelung, to system, który całkowicie zmienia sposób sterowania tylnym TUZ-em. Zamiast mechanicznych dźwigni, mamy do dyspozycji precyzyjny panel elektroniczny z przyciskami i pokrętłami. Podstawowa zasada działania polega na tym, że operator zadaje parametry pracy, a sterownik elektroniczny, na podstawie danych z czujników, precyzyjnie steruje przepływem oleju hydraulicznego za pomocą elektrozaworów, utrzymując zadane położenie lub siłę uciągu. To prawdziwa rewolucja w komforcie i dokładności.

Kluczowe komponenty systemu EHR to:

• Sterownik (ECU): Elektroniczny "mózg" systemu, który przetwarza dane z czujników i wydaje polecenia elektrozaworom.

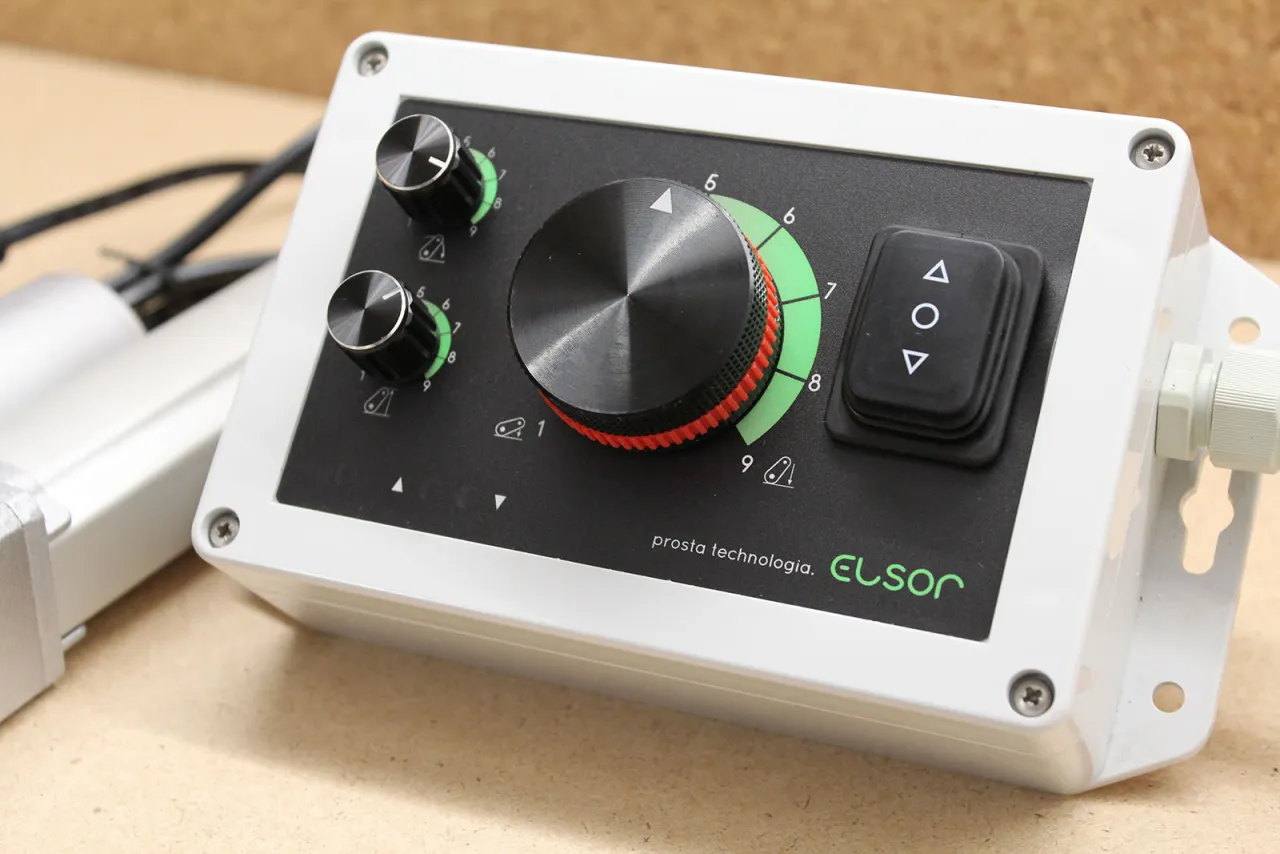

• Panel sterujący: Umieszczony w kabinie, umożliwia operatorowi zadawanie parametrów pracy.
• Czujniki położenia ramion: Monitorują aktualną wysokość podnośnika.
• Czujniki siły (uciągu): Najczęściej montowane w sworzniach, mierzą obciążenie narzędzia.
• Elektrozawory: Precyzyjnie kontrolują przepływ oleju hydraulicznego, sterując cylindrem podnośnika.

System EHR oferuje zazwyczaj kilka trybów pracy, które znacząco ułatwiają wykonywanie różnych zadań:

• Tryb pozycyjny: Utrzymuje stałą wysokość narzędzia niezależnie od terenu.
• Tryb siłowy: Kluczowy w orce, utrzymuje stały opór narzędzia, automatycznie regulując głębokość pracy.
• Tryb mieszany: Łączy cechy trybu pozycyjnego i siłowego, oferując elastyczność w trudnych warunkach.

Kluczowe korzyści, które odczujesz od pierwszego dnia: Precyzja, komfort i automatyzacja

Instalacja EHR to inwestycja, która zwraca się w wielu aspektach. Z mojego doświadczenia wiem, że korzyści są odczuwalne niemal natychmiast:

• Zwiększona precyzja pracy: Możliwość dokładnego ustawienia głębokości pracy narzędzia przekłada się na lepszą jakość uprawy i oszczędność paliwa.
• Poprawa komfortu operatora: Koniec z ciągłym korygowaniem dźwignią. Praca staje się mniej męcząca i bardziej efektywna.
• Automatyzacja: Funkcje takie jak szybkie podnoszenie na uwrociach (tzw. "headland management") czy programowanie sekwencji pracy znacząco przyspieszają wykonywanie zadań.
• Amortyzacja drgań: W transporcie ciężkich maszyn EHR może aktywnie amortyzować drgania, co chroni zarówno ciągnik, jak i narzędzie, a także zwiększa bezpieczeństwo.
• Możliwość sterowania z zewnątrz: Przyciski na błotnikach to nieoceniona pomoc przy podczepianiu maszyn, eliminująca konieczność ciągłego wsiadania i wysiadania z kabiny.

EHR w Twoim ciągniku: Samodzielna budowa czy gotowy zestaw?

Ścieżka 1: Prawdziwe "Zrób to Sam" budowa systemu od podstaw

Dla prawdziwych majsterkowiczów i pasjonatów techniki, samodzielna budowa systemu EHR od podstaw to fascynujące wyzwanie. Ja sam cenię sobie takie projekty. Wymaga to jednak zaawansowanej wiedzy z zakresu hydrauliki siłowej, elektroniki i programowania. Często w takich projektach wykorzystuje się popularne mikrokontrolery, takie jak Arduino, które stanowią "mózg" całego układu. Kluczowe jest zastosowanie sterowania proporcjonalnego PWM (Pulse Width Modulation) dla elektrozaworów. Bez tego, zamiast płynnej regulacji, uzyskamy nieprzyjemne i szarpiące ruchy podnośnika, co jest nieakceptowalne w praktyce.

Ścieżka 2: Gotowy zestaw modernizacyjny komfort i pewność działania

Alternatywą dla samodzielnej budowy są gotowe zestawy modernizacyjne, które zyskują coraz większą popularność. Na polskim rynku dostępne są rozwiązania takie jak SYSTEM ESP czy HPS Plus. Ich główną zaletą jest to, że zazwyczaj składają się z panelu sterującego, siłownika elektrycznego (który mechanicznie porusza oryginalną dźwignią rozdzielacza) oraz kompletnego okablowania. To oznacza, że nie ma konieczności głębokiej ingerencji w fabryczny układ hydrauliczny ciągnika, co jest dużym plusem dla osób z mniejszym doświadczeniem w hydraulice. Dołączone szczegółowe instrukcje montażu sprawiają, że instalacja jest znacznie prostsza i mniej czasochłonna.

Porównanie kosztów, czasu i wymaganych umiejętności: Która opcja jest dla Ciebie?

Wybór między samodzielną budową a gotowym zestawem zależy od wielu czynników. Przyjrzyjmy się im w tabeli, aby ułatwić Ci podjęcie decyzji.

Zbuduj własny EHR: Kompletny przewodnik DIY dla zaawansowanych

Lista zakupów: Niezbędne komponenty elektroniczne i hydrauliczne

Jeśli zdecydujesz się na samodzielną budowę, musisz przygotować się na solidną listę zakupów. Oto kluczowe komponenty, które będą Ci potrzebne:

• Rozdzielacz hydrauliczny sterowany elektrycznie: Z elektrozaworami proporcjonalnymi, aby zapewnić płynną regulację.
• Czujnik położenia ramion: Najczęściej potencjometr obrotowy, który precyzyjnie mierzy kąt położenia ramion podnośnika.
• Sterownik: Mikrokontroler, np. Arduino Mega lub ESP32, ze względu na liczbę dostępnych pinów i moc obliczeniową.
• Panel sterujący: Przyciski, potencjometry, wyświetlacz (np. LCD lub OLED) do interfejsu użytkownika.
• Czujniki siły uciągu: Opcjonalnie, ale bardzo zalecane, np. w postaci sworzni pomiarowych.
• Przetwornice napięcia: Do zasilania elektroniki z instalacji 12V/24V ciągnika.
• Okablowanie i złącza: Wysokiej jakości, odporne na warunki zewnętrzne.
• Obudowy: Wodoodporne obudowy na elektronikę i panel sterujący.
• Elementy montażowe: Uchwyty, śruby, itp.

Mózg operacji: Jaki sterownik wybrać? (np. Arduino) i podstawy programowania

W sercu każdego systemu EHR DIY leży sterownik. Mikrokontrolery takie jak Arduino są doskonałym wyborem ze względu na ich elastyczność, dostępność i wsparcie społeczności. Ja często sięgam po Arduino Mega ze względu na dużą liczbę pinów I/O, co ułatwia podłączenie wielu czujników i wyjść. Kluczowym aspektem programowania jest sterowanie proporcjonalne (PWM) dla elektrozaworów. Jeśli nie zastosujesz PWM, elektrozawory będą działać w trybie "zero-jedynkowym" (otwarte/zamknięte), co spowoduje, że podnośnik będzie "szarpał" zamiast płynnie się poruszać. Musisz napisać kod, który będzie odczytywał dane z czujników, przetwarzał je i na tej podstawie generował odpowiednie sygnały PWM dla elektrozaworów, aby precyzyjnie kontrolować przepływ oleju.

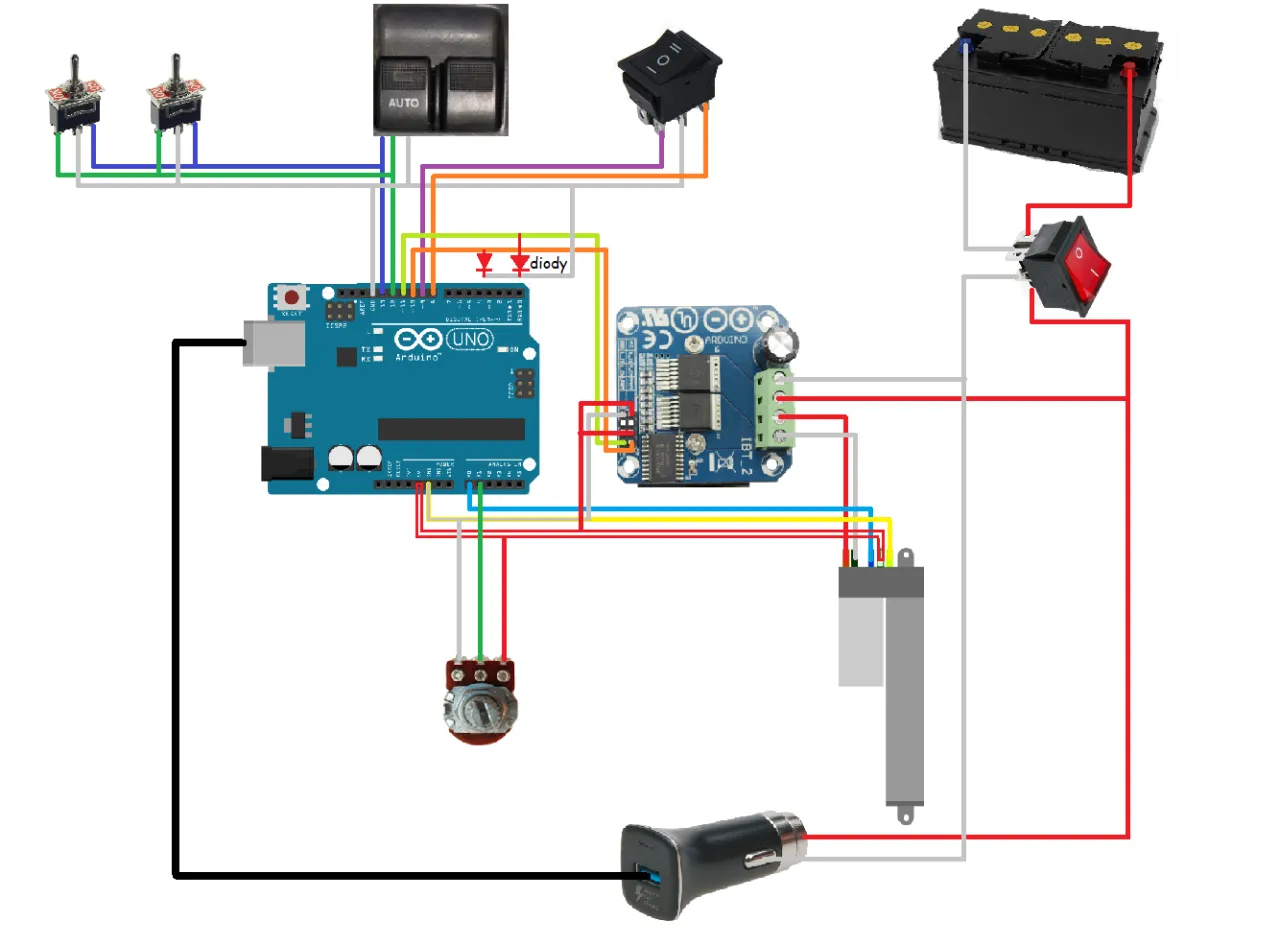

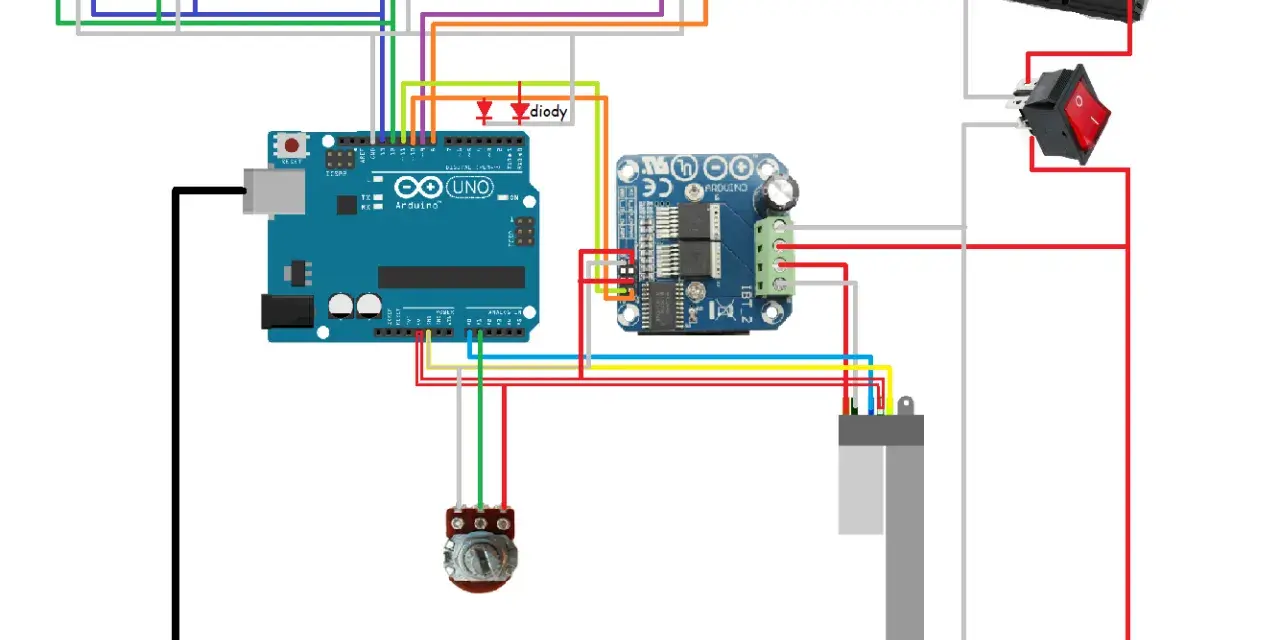

Schemat ideowy: Jak połączyć elektronikę z hydrauliką ciągnika?

Stworzenie jasnego i szczegółowego schematu ideowego jest absolutnie kluczowe. Nie tylko pomoże Ci w montażu, ale także w przyszłej diagnostyce i serwisowaniu. Schemat powinien obejmować zarówno część elektryczną (zasilanie, sterownik, czujniki, panel, elektrozawory), jak i hydrauliczną (rozdzielacz, siłownik, przewody). Pamiętaj o odpowiednich zabezpieczeniach elektrycznych, takich jak bezpieczniki, oraz o prawidłowym uziemieniu. Połączenie elektroniki z hydrauliką polega na podłączeniu sygnałów sterujących z mikrokontrolera do cewek elektrozaworów, które z kolei kontrolują przepływ oleju do siłownika podnośnika. To wymaga zrozumienia, jak działają zawory proporcjonalne i jak nimi sterować.

Klucz do precyzji: Montaż czujników położenia i siły uciągu

Precyzja działania EHR w dużej mierze zależy od dokładności czujników. Czujnik położenia ramion podnośnika, często potencjometr obrotowy, musi być zamontowany w taki sposób, aby jego ruch był bezpośrednio związany z ruchem ramion. Ważne jest, aby montaż był sztywny i pozbawiony luzów, które mogłyby wprowadzać błędy pomiarowe. Czujniki siły uciągu, montowane zazwyczaj w sworzniach dolnych ramion podnośnika, są bardziej skomplikowane i wymagają precyzyjnej obróbki mechanicznej. Te czujniki dostarczają sterownikowi danych o obciążeniu narzędzia, co jest kluczowe dla trybu siłowego i mieszanego. Pamiętaj, że każdy czujnik musi być odpowiednio skalibrowany, aby jego odczyty były zgodne z rzeczywistością.

Bezpieczeństwo przede wszystkim: Jak zaprojektować niezawodny i bezpieczny układ?

Jako Bruno Piotrowski zawsze podkreślam: bezpieczeństwo jest absolutnym priorytetem, zwłaszcza przy pracy z maszynami rolniczymi. Przy projektowaniu i budowie EHR musisz wziąć pod uwagę następujące elementy:

• Obowiązkowy wyłącznik awaryjny: Musi być łatwo dostępny i natychmiast odcinać zasilanie całego systemu EHR, a najlepiej także zasilanie elektrozaworów hydraulicznych.
• Wodoodporne i zabezpieczone przyciski zewnętrzne: Przyciski na błotnikach muszą być odporne na wilgoć i brud. Co więcej, ich konstrukcja powinna uniemożliwiać przypadkowe wciśnięcie, na przykład poprzez zastosowanie osłon lub odpowiedniego rozmieszczenia.
• Zabezpieczenia elektryczne: Każdy obwód powinien być chroniony odpowiednimi bezpiecznikami.
• Odpowiednie okablowanie: Używaj przewodów o odpowiednim przekroju, odpornych na wibracje, temperaturę i uszkodzenia mechaniczne.
• Testy bezpieczeństwa: Przed pełnym uruchomieniem systemu, przeprowadź gruntowne testy wszystkich funkcji bezpieczeństwa.

Montaż gotowego zestawu EHR: Instalacja krok po kroku

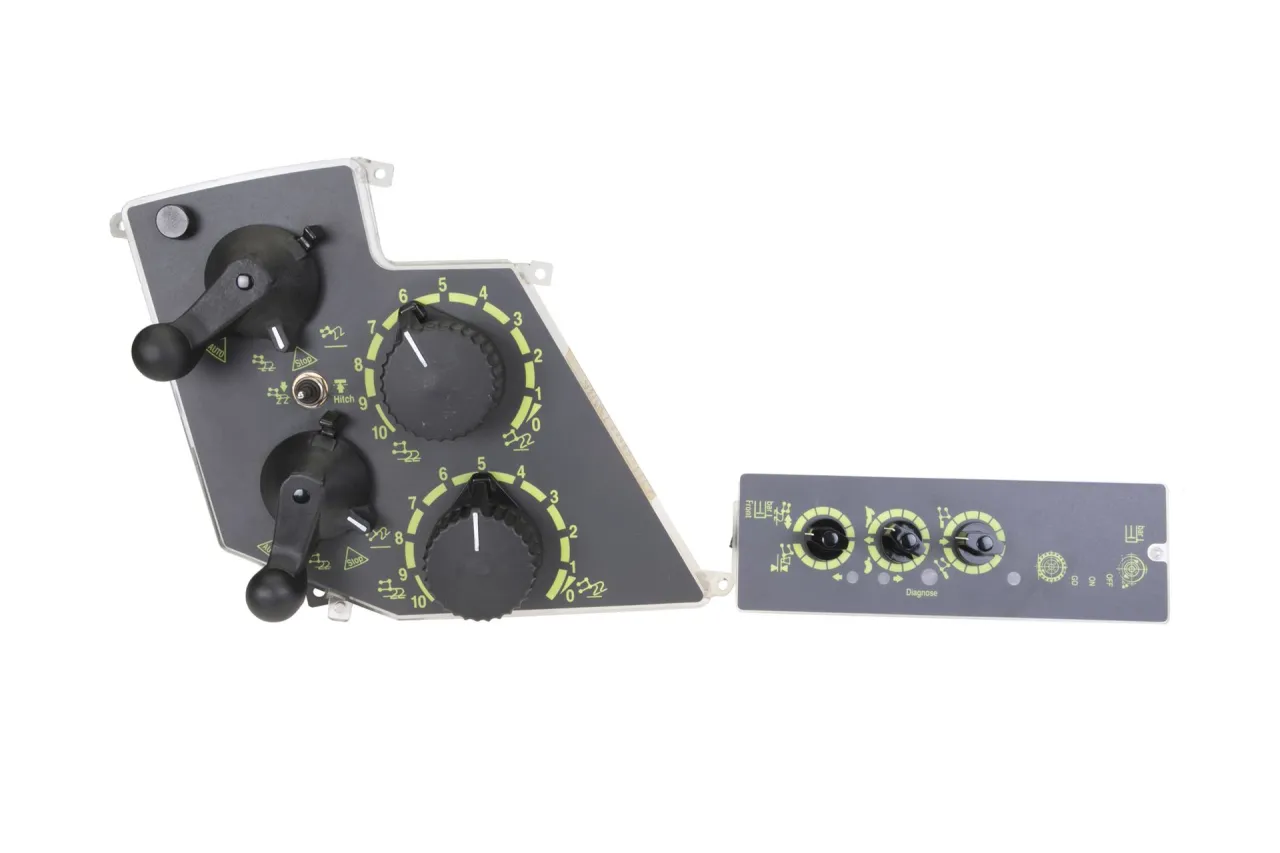

Co znajdziesz w pudełku? Analiza typowego zestawu (np. HPS Plus)

Decydując się na gotowy zestaw, np. HPS Plus, możesz liczyć na to, że w pudełku znajdziesz wszystko, co potrzebne do szybkiego montażu. Typowy zestaw zawiera:

• Panel sterujący: Kompaktowy panel z przyciskami i pokrętłami do montażu w kabinie.
• Siłownik elektryczny: Urządzenie, które mechanicznie porusza oryginalną dźwignią rozdzielacza hydraulicznego ciągnika.
• Kompletne okablowanie: Wiązki przewodów z odpowiednimi złączami, dopasowane do instalacji ciągnika.
• Przyciski na błotniki: Wodoodporne przyciski do zewnętrznego sterowania podnośnikiem.
• Elementy montażowe: Uchwyty, śruby, opaski kablowe.
• Instrukcja montażu i obsługi: Zazwyczaj szczegółowa, krok po kroku.

Montaż siłownika elektrycznego: Jak połączyć go z dźwignią rozdzielacza?

Montaż siłownika elektrycznego to kluczowy etap, który wymaga precyzji. Pamiętaj, że siłownik ten będzie mechanicznie poruszał fabryczną dźwignią rozdzielacza, dlatego jego mocowanie musi być solidne i pozbawione luzów. Oto ogólne kroki:

1. Zlokalizuj dźwignię rozdzielacza: Zidentyfikuj dźwignię, którą chcesz zautomatyzować.
2. Zamontuj uchwyt siłownika: Przykręć dedykowany uchwyt siłownika do obudowy ciągnika lub rozdzielacza, zgodnie z instrukcją. Upewnij się, że jest stabilny.
3. Połącz siłownik z dźwignią: Zamocuj siłownik do uchwytu, a następnie połącz jego ramię z dźwignią rozdzielacza za pomocą dostarczonych łączników. Często wymaga to niewielkiej modyfikacji dźwigni, np. przewiercenia otworu.
4. Sprawdź zakres ruchu: Upewnij się, że siłownik może swobodnie poruszać dźwignią w całym jej zakresie, bez żadnych kolizji czy nadmiernego oporu.
5. Zabezpiecz połączenia: Dokładnie dokręć wszystkie śruby i sprawdź, czy nie ma luzów.

Instalacja panelu sterującego w kabinie: Ergonomia i wygoda

Panel sterujący to Twoje centrum dowodzenia, dlatego jego montaż w kabinie musi być przemyślany. Wybierz miejsce, które zapewni operatorowi komfortowy dostęp i dobrą widoczność, bez zasłaniania innych ważnych wskaźników czy elementów sterowania. Zazwyczaj jest to okolica prawego podłokietnika lub konsoli. Upewnij się, że panel jest stabilnie zamocowany i nie będzie się przesuwał podczas pracy w trudnym terenie. Przewody od panelu należy poprowadzić w sposób estetyczny i bezpieczny, z dala od ruchomych części i źródeł ciepła, zabezpieczając je opaskami kablowymi.

Podłączenie elektryki i montaż przycisków na błotnikach: Praktyczne wskazówki

Podłączenie elektryczne gotowego zestawu jest zazwyczaj uproszczone dzięki dedykowanym wiązkom. Zawsze kieruj się instrukcją producenta, ale pamiętaj o kilku uniwersalnych zasadach:

• Odłącz akumulator: Zawsze odłączaj zasilanie przed rozpoczęciem prac elektrycznych.
• Prawidłowe zasilanie: Podłącz zasilanie sterownika i siłownika do stałego źródła prądu w ciągniku, najlepiej przez dedykowany bezpiecznik.
• Uziemienie: Upewnij się, że wszystkie elementy są prawidłowo uziemione.
• Montaż przycisków na błotnikach: Wybierz miejsce, które jest łatwo dostępne z zewnątrz, ale jednocześnie chronione przed przypadkowym uruchomieniem (np. przez gałęzie). Użyj wodoodpornych przycisków i zabezpiecz je przed wilgocią. Przewody do przycisków poprowadź w peszlach, aby chronić je przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi.
• Sprawdź połączenia: Po zakończeniu montażu, dokładnie sprawdź wszystkie połączenia elektryczne pod kątem luzów i prawidłowości.

Uruchomienie i kalibracja EHR: Klucz do perfekcyjnej pracy

Pierwsze uruchomienie: Procedura sprawdzająca i testowanie funkcji

Po zakończeniu montażu, nadszedł czas na pierwsze uruchomienie. To moment prawdy, który wymaga ostrożności i systematyczności. Moja procedura wygląda zazwyczaj tak:

1. Podłącz akumulator: Po upewnieniu się, że wszystkie połączenia są prawidłowe, podłącz akumulator.
2. Włącz zasilanie EHR: Uruchom system EHR, ale nie uruchamiaj jeszcze silnika ciągnika. Sprawdź, czy panel sterujący działa, czy wyświetlają się komunikaty.
3. Test bez obciążenia: Uruchom silnik ciągnika. Bez podłączonego narzędzia, ostrożnie przetestuj podstawowe funkcje podnośnika: podnoszenie, opuszczanie, zatrzymanie. Obserwuj, czy ruch jest płynny i czy nie ma niepokojących dźwięków.
4. Test z obciążeniem: Podłącz lekkie narzędzie i powtórz testy, sprawdzając, jak system reaguje na obciążenie.
5. Sprawdź wyłącznik awaryjny: Koniecznie przetestuj działanie wyłącznika awaryjnego, aby upewnić się, że natychmiast odcina zasilanie.

Jak prawidłowo skalibrować zakres pracy podnośnika?

Kalibracja jest absolutnie kluczowa dla precyzyjnej pracy EHR. Polega ona na nauczeniu systemu zakresu ruchu podnośnika od całkowitego opuszczenia do maksymalnego podniesienia. Zazwyczaj wykonuje się to poprzez sekwencję ruchów podnośnika, którą system zapamiętuje jako punkty odniesienia. W gotowych zestawach często odbywa się to automatycznie po naciśnięciu odpowiedniego przycisku na panelu. W systemach DIY musisz zaprogramować tę funkcję, odczytując wartości z czujnika położenia w skrajnych punktach i zapisując je w pamięci sterownika. Prawidłowa kalibracja gwarantuje, że zadana wysokość będzie zawsze dokładnie taka sama.

Ustawianie parametrów pracy: Szybkość opadania i maksymalna wysokość podnoszenia

Systemy EHR oferują możliwość regulacji wielu parametrów pracy, co pozwala dostosować go do konkretnych zadań i preferencji operatora. Do najczęściej regulowanych należą:

• Szybkość opadania: Możesz ustawić, jak szybko podnośnik ma opuszczać narzędzie. Wolniejsze opadanie jest przydatne przy precyzyjnych pracach, szybsze na uwrociach.
• Maksymalna wysokość podnoszenia: Ograniczenie maksymalnej wysokości może być przydatne, aby uniknąć kolizji z elementami ciągnika lub budynkami.
• Czułość trybu siłowego: W systemach z czujnikami siły można regulować, jak szybko system ma reagować na zmiany obciążenia.
• Amortyzacja transportowa: W niektórych systemach można regulować stopień amortyzacji drgań podczas transportu.

Prawidłowe ustawienie tych parametrów znacząco wpływa na komfort i efektywność pracy, a także na żywotność maszyn.

Uniknij błędów: Najczęstsze problemy przy montażu EHR

Problem z "szarpaniem" podnośnika: Dlaczego sterowanie proporcjonalne jest kluczowe?

Jednym z najczęściej zgłaszanych problemów, zwłaszcza przy samodzielnych konstrukcjach, jest "szarpanie" podnośnika. Wynika to niemal zawsze z braku lub niewłaściwego sterowania proporcjonalnego (PWM) elektrozaworami. Jeśli elektrozawór jest sterowany w trybie "zero-jedynkowym" (czyli jest albo całkowicie otwarty, albo całkowicie zamknięty), przepływ oleju jest gwałtowny. To powoduje, że podnośnik nie może płynnie regulować swojej pozycji, tylko "skacze" między skrajnymi stanami. Sterowanie PWM jest kluczowe, ponieważ pozwala na precyzyjne dawkowanie oleju, otwierając zawór w różnym stopniu, co przekłada się na płynny i kontrolowany ruch podnośnika. Bez tego elementu, komfort i precyzja, które są głównymi zaletami EHR, zostaną zaprzepaszczone.

Błędy w podłączeniu elektrycznym i ich konsekwencje

Błędy w elektryce to prosta droga do awarii. Z mojego doświadczenia wynika, że najczęstsze problemy to:

• Niewłaściwe połączenia: Odwrotna polaryzacja, pomylone przewody, brak pewnych połączeń. Może to prowadzić do uszkodzenia elektroniki lub nieprawidłowego działania.
• Brak zabezpieczeń: Brak bezpieczników lub zastosowanie bezpieczników o niewłaściwej wartości. W przypadku zwarcia może dojść do pożaru lub uszkodzenia instalacji ciągnika.
• Słabe styki: Luźne lub skorodowane złącza. Powodują spadki napięcia, niestabilną pracę, a nawet całkowity brak działania.
• Niewłaściwy przekrój przewodów: Zbyt cienkie przewody do zasilania siłownika lub elektrozaworów. Mogą się przegrzewać, topić izolację, a nawet prowadzić do pożaru.
• Brak uziemienia: Niewłaściwe uziemienie może prowadzić do zakłóceń, a nawet porażenia prądem.

Niewłaściwy montaż mechaniczny: Na co zwrócić szczególną uwagę?

Mechanika jest równie ważna co elektronika i hydraulika. Niewłaściwy montaż mechaniczny może zniweczyć całą pracę:

• Luzy: Luzy w mocowaniu siłownika elektrycznego lub czujników. Powodują niedokładne odczyty i niestabilną pracę podnośnika.
• Niewłaściwe mocowanie czujników: Czujnik położenia musi być sztywno połączony z ramieniem podnośnika, aby precyzyjnie mierzyć jego ruch. Jakiekolwiek przesunięcia skutkują błędami.
• Kolizje elementów: Siłownik elektryczny lub okablowanie mogą kolidować z ruchomymi częściami ciągnika. Może to prowadzić do uszkodzeń mechanicznych i awarii.
• Nieszczelności hydrauliczne: Niewłaściwe połączenia przewodów hydraulicznych lub rozdzielacza. Prowadzą do wycieków oleju, spadku ciśnienia i nieefektywnej pracy.
• Brak zabezpieczeń przed warunkami zewnętrznymi: Elektronika i połączenia elektryczne muszą być chronione przed wodą, kurzem i wibracjami.

Czy warto zainwestować w EHR? Podsumowanie opłacalności

Finalny bilans zysków: Inwestycja warta Twojego czasu i pieniędzy

Podsumowując, niezależnie od tego, czy zdecydujesz się na samodzielną budowę, czy gotowy zestaw, inwestycja w EHR w starszym ciągniku jest moim zdaniem zdecydowanie opłacalna. Zwiększona precyzja pracy przekłada się na lepszą jakość uprawy, mniejsze zużycie paliwa i materiałów (np. nawozów). Komfort operatora znacząco wzrasta, co redukuje zmęczenie i pozwala na dłuższą, bardziej efektywną pracę. Automatyzacja, taka jak szybkie podnoszenie na uwrociach, oszczędza cenny czas. Dodatkowo, modernizacja ciągnika w ten sposób zwiększa jego wartość rynkową. To inwestycja, która przynosi wymierne korzyści zarówno finansowe, jak i użytkowe.

Przeczytaj również: Jak kupić ciągnik za granicą? Kompletny przewodnik i koszty

Kiedy warto postawić na gotowy zestaw, a kiedy budować system od zera?

Gotowy zestaw to idealne rozwiązanie dla osób, które cenią sobie czas, prostotę montażu i pewność działania. Jeśli nie masz zaawansowanej wiedzy z elektroniki czy programowania, a zależy Ci na szybkim i sprawdzonym rozwiązaniu, gotowy zestaw będzie dla Ciebie najlepszym wyborem. Minimalizuje ryzyko błędów i oferuje wsparcie producenta.

Samodzielna budowa systemu od podstaw to opcja dla prawdziwych pasjonatów i zaawansowanych majsterkowiczów. Jeśli posiadasz szeroką wiedzę z hydrauliki, elektroniki i programowania, lubisz wyzwania i chcesz mieć pełną kontrolę nad każdym aspektem systemu, projekt DIY może przynieść Ci ogromną satysfakcję i potencjalnie niższe koszty. Pamiętaj jednak o ogromnym nakładzie czasu i ryzyku napotkania nieprzewidzianych trudności.
