Jak podłączyć hebel w ciągniku? Bezpieczeństwo i ochrona aku.

Podłączenie hebla, czyli odłącznika prądu, w ciągniku to z pozoru prosta czynność, która jednak wymaga wiedzy i precyzji. Ten kompleksowy przewodnik ma za zadanie przeprowadzić Cię przez cały proces montażu krok po kroku, rozwiewając kluczowe dylematy, takie jak wybór odpowiedniego miejsca czy kwestia podłączenia na biegunie dodatnim czy ujemnym. Pamiętaj, że prawidłowo zamontowany hebel to nie tylko wygoda, ale przede wszystkim znaczące zwiększenie bezpieczeństwa, ochrona akumulatora i całej instalacji elektrycznej Twojej maszyny.

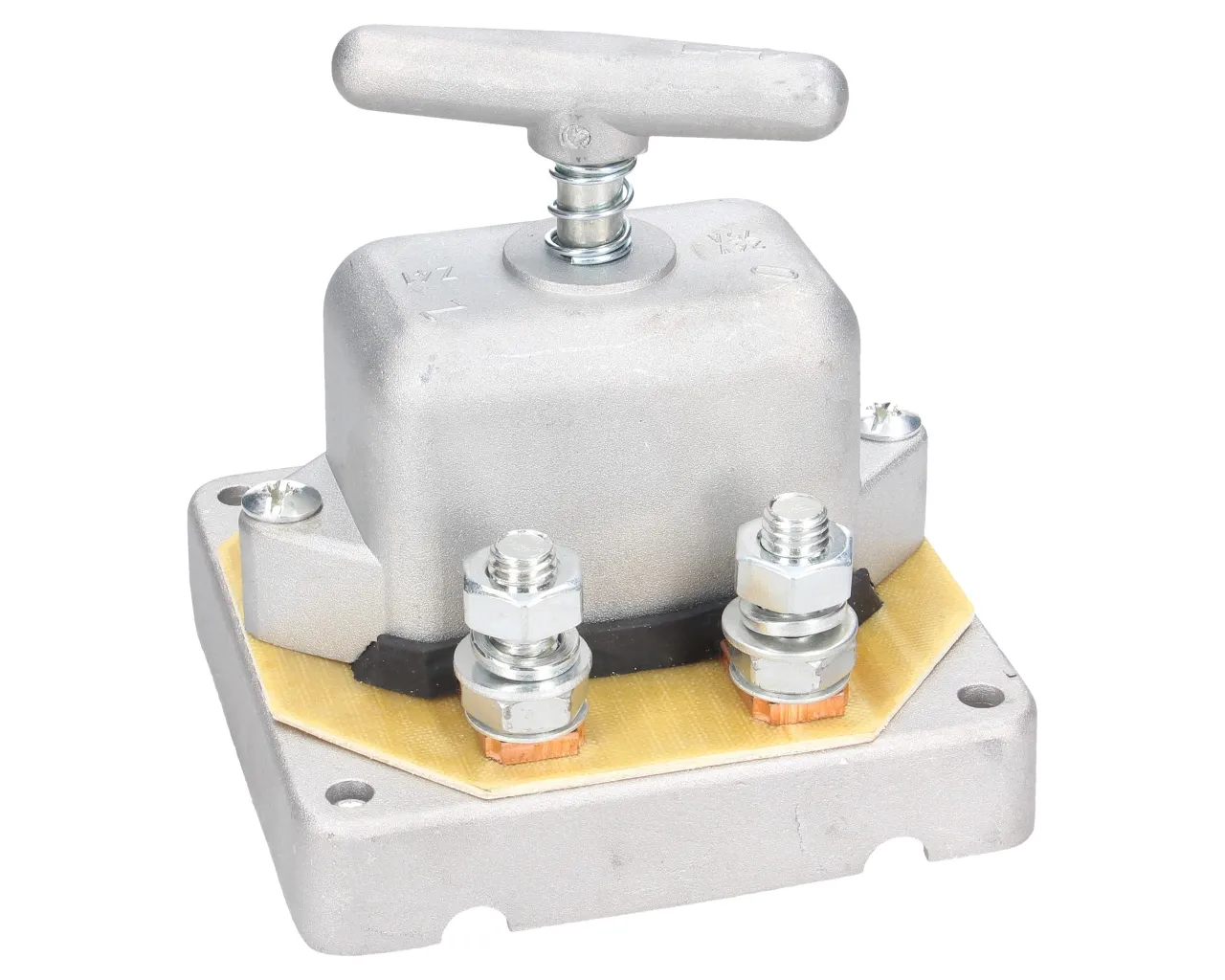

Hebel w ciągniku: Dlaczego to inwestycja w bezpieczeństwo i spokój?

Wielu rolników, zwłaszcza tych posiadających starsze maszyny, zastanawia się nad montażem hebla w swoim ciągniku. Z mojego doświadczenia wynika, że jest to jedna z tych modyfikacji, która przynosi niezliczone korzyści, znacznie przewyższające koszt i czas poświęcony na instalację. Odłącznik prądu to nie tylko element zwiększający wygodę użytkowania, ale przede wszystkim kluczowy komponent wpływający na bezpieczeństwo, niezawodność i dłuższą żywotność całej maszyny. To prosta, ale niezwykle skuteczna metoda na zabezpieczenie się przed wieloma nieprzewidzianymi problemami.

Główne korzyści: ochrona przed kradzieżą i rozładowanym akumulatorem

• Ochrona przed rozładowaniem akumulatora: Ciągniki często stoją nieużywane przez dłuższy czas, zwłaszcza poza sezonem. Nawet niewielkie, niewidoczne dla oka upływy prądu (np. z radia, zegara, czy drobnych usterek instalacji) mogą w kilka tygodni całkowicie rozładować akumulator. Hebel, odcinając zasilanie, eliminuje ten problem, zapewniając, że akumulator będzie zawsze gotowy do pracy.
• Zabezpieczenie przed kradzieżą: Odcięcie zasilania uniemożliwia uruchomienie ciągnika, co stanowi skuteczne zabezpieczenie antykradzieżowe. Złodziej, który nie może uruchomić maszyny, zazwyczaj rezygnuje.
• Zwiększenie żywotności akumulatora: Regularne, głębokie rozładowania znacząco skracają żywotność akumulatora. Dzięki heblowi, akumulator jest chroniony przed takimi sytuacjami, co przekłada się na jego dłuższą i bardziej efektywną pracę.

Jak odłącznik prądu chroni instalację elektryczną przed zwarciem i pożarem?

W starszych ciągnikach, gdzie instalacja elektryczna bywa już mocno zużyta, przewody są sparciałe, a izolacja popękana, ryzyko zwarcia jest znacznie większe. Takie zwarcie może prowadzić do poważnych uszkodzeń, a w najgorszym wypadku nawet do pożaru maszyny. Hebel, umieszczony w strategicznym miejscu, pozwala na natychmiastowe odcięcie zasilania w przypadku awarii, minimalizując ryzyko rozprzestrzenienia się ognia lub dalszych uszkodzeń. To proste urządzenie działa jak awaryjny wyłącznik bezpieczeństwa dla całej elektryki ciągnika.

Bezpieczeństwo przede wszystkim, czyli rola hebla podczas napraw i serwisu

Prace serwisowe i naprawy instalacji elektrycznej w ciągniku zawsze wiążą się z pewnym ryzykiem. Niezależnie od tego, czy wymieniasz żarówkę, naprawiasz rozrusznik, czy grzebiesz w skrzynce bezpieczników, zawsze istnieje ryzyko przypadkowego zwarcia lub porażenia prądem. Hebel pozwala na całkowite i bezpieczne odizolowanie akumulatora od reszty instalacji, eliminując to ryzyko. Dzięki niemu możesz pracować spokojnie, mając pewność, że prąd jest odcięty i nie dojdzie do nieprzewidzianych zdarzeń.

Zanim zaczniesz montaż: Kluczowe decyzje i przygotowania

Zanim chwycisz za klucze i zaczniesz przecinać przewody, musisz podjąć kilka kluczowych decyzji i odpowiednio się przygotować. Dobór właściwego hebla, zgromadzenie niezbędnych narzędzi i materiałów to podstawa, która zapewni Ci sprawny i bezpieczny montaż. Nie warto spieszyć się na tym etapie, bo dobrze przemyślane przygotowania to połowa sukcesu.

Jaki hebel do ciągnika wybrać? Na te parametry musisz zwrócić uwagę (A, V)

Wybór odpowiedniego hebla jest kluczowy dla jego niezawodności i bezpieczeństwa. Nie każdy odłącznik prądu, który sprawdzi się w samochodzie osobowym, będzie odpowiedni do ciągnika. Zwróć uwagę na następujące parametry:

• Napięcie pracy (12V lub 24V): Musi być zgodne z instalacją elektryczną Twojego ciągnika. Większość ciągników pracuje na 12V, ale zdarzają się modele 24V. Zawsze sprawdź to przed zakupem.
• Obciążalność prądowa (ciągła i chwilowa): To najważniejszy parametr. Silnik ciągnika, zwłaszcza podczas rozruchu, pobiera bardzo wysoki prąd, często przekraczający 1000A. Hebel musi być przystosowany do takich obciążeń, zarówno ciągłych (podczas pracy silnika), jak i chwilowych (podczas rozruchu). Tanie zamienniki samochodowe często mają zbyt niską obciążalność, co prowadzi do ich przegrzewania się, a nawet uszkodzenia. Zawsze wybieraj solidne, markowe produkty, przeznaczone do maszyn rolniczych lub ciężarowych.

Niezbędne narzędzia i materiały, które musisz mieć pod ręką

Przygotuj sobie następujące narzędzia i materiały, aby montaż przebiegł sprawnie i bez przestojów:

• Klucze płaskie/oczkowe (do odkręcenia klem akumulatora i montażu hebla)
• Nóż do kabli/ściągacz izolacji
• Zaciskarka do końcówek kablowych (tzw. "konektorów")
• Końcówki kablowe (oczkowe) o odpowiednim rozmiarze do przewodu i śrub hebla
• Koszulki termokurczliwe (do zabezpieczenia połączeń)
• Multimetr (opcjonalnie, do sprawdzenia ciągłości obwodu po montażu)
• Opaski zaciskowe (do estetycznego ułożenia przewodów)
• Środek do ochrony styków (np. wazelina techniczna, smar miedziowy)
• Dodatkowy kawałek grubego przewodu (jeśli hebel nie jest montowany bezpośrednio na klemie, a wymaga przedłużenia)

Hebel na plusie czy na minusie? Rozwiązujemy najważniejszy dylemat

To jedno z najczęściej zadawanych pytań i zarazem najważniejsza kwestia, jeśli chodzi o bezpieczeństwo montażu. Chociaż teoretycznie odcięcie prądu na obu biegunach daje ten sam efekt, to jednak sposób podłączenia ma ogromne znaczenie dla Twojego bezpieczeństwa podczas instalacji i późniejszego serwisu. Przyjrzyjmy się temu bliżej.

Dlaczego eksperci i mechanicy zalecają montaż na przewodzie masowym (-)?

Zdecydowana większość mechaników i producentów zaleca montaż hebla na przewodzie masowym, czyli na biegunie ujemnym akumulatora. Powód jest prosty i dotyczy bezpieczeństwa. W przypadku, gdy hebel jest podłączony do bieguna dodatniego, podczas jego montażu lub jakiejkolwiek pracy w jego pobliżu, przypadkowe dotknięcie kluczem do masy pojazdu (np. ramy) spowoduje natychmiastowe i bardzo niebezpieczne zwarcie. Iskry, topiący się metal, a nawet ryzyko poparzenia są w takiej sytuacji bardzo realne. Podłączając hebel na biegunie ujemnym, eliminujesz to ryzyko. Masa pojazdu jest już połączona z minusem akumulatora, więc przypadkowe dotknięcie kluczem do masy nie spowoduje zwarcia. To znacznie bezpieczniejsze rozwiązanie.

Jakie ryzyko niesie za sobą podłączenie hebla do klemy dodatniej (+)?

Jak wspomniałem, podłączenie hebla do klemy dodatniej (+) wiąże się z dużym ryzykiem zwarcia. Poza wspomnianym dotknięciem kluczem, istnieje też ryzyko, że w przypadku uszkodzenia izolacji przewodu prowadzącego do hebla, może dojść do kontaktu z masą pojazdu. Konsekwencje takiego zwarcia mogą być katastrofalne: od uszkodzenia akumulatora i instalacji elektrycznej, przez stopienie przewodów, aż po pożar ciągnika. Właśnie dlatego, aby zminimalizować wszelkie zagrożenia, zawsze rekomenduję podłączenie hebla na biegunie ujemnym.

Czy lokalizacja hebla ma znaczenie dla alternatora i ładowania?

Prawidłowo podłączony hebel, niezależnie od tego, czy jest na plusie, czy na minusie (choć z naciskiem na minus ze względów bezpieczeństwa), nie ma negatywnego wpływu na pracę alternatora ani proces ładowania akumulatora pod warunkiem, że jest włączony. Alternator potrzebuje stałego połączenia z akumulatorem, aby prawidłowo ładować. Gdy hebel jest włączony, obwód jest zamknięty, a prąd płynie swobodnie. Kluczowe jest zapewnienie solidnego i niskorezystancyjnego połączenia elektrycznego. Słabe styki w heblu lub na jego połączeniach mogą powodować spadki napięcia i problemy z ładowaniem, ale to kwestia jakości montażu, a nie samej lokalizacji bieguna.

Montaż hebla krok po kroku: Kompletny poradnik dla rolnika

Skoro już wiesz, jaki hebel wybrać i gdzie go podłączyć, przejdźmy do praktyki. Poniżej przedstawiam szczegółowy przewodnik, który przeprowadzi Cię przez każdy etap instalacji. Pamiętaj, aby działać spokojnie i metodycznie, a przede wszystkim z zachowaniem wszelkich zasad bezpieczeństwa.

1. Krok 1: Bezpieczeństwo to podstawa prawidłowe odłączenie akumulatora

   Zawsze zaczynaj od całkowitego odłączenia akumulatora. To absolutna podstawa bezpieczeństwa. Najpierw odkręć klemę minusową (-), a następnie plusową (+). Upewnij się, że klemy są odsunięte od biegunów akumulatora i nie ma ryzyka przypadkowego kontaktu. To całkowicie odetnie zasilanie i pozwoli na bezpieczną pracę z instalacją elektryczną.

2. Krok 2: Wybór idealnego miejsca montażu (przy akumulatorze vs. w kabinie)

   Wybór miejsca montażu hebla jest ważny zarówno ze względów praktycznych, jak i bezpieczeństwa. Masz kilka opcji:

   • Bezpośrednio przy akumulatorze: To często najprostsze rozwiązanie, wymagające najkrótszych przewodów. Hebel jest wtedy łatwo dostępny, ale może być narażony na warunki atmosferyczne i zabrudzenia.
   • Na ramie ciągnika: Jeśli hebel ma być częścią przewodu masowego, można go zamontować na ramie, w miejscu, gdzie przewód masowy łączy się z masą ciągnika. Wymaga to jednak solidnego połączenia hebla z ramą.
   • W kabinie operatora: To najbardziej komfortowe rozwiązanie. Hebel jest wtedy łatwo dostępny z miejsca operatora, co pozwala na szybkie odcięcie prądu bez wychodzenia z ciągnika. Wymaga to jednak poprowadzenia dłuższego, odpowiednio zabezpieczonego przewodu masowego do kabiny.

   Niezależnie od wyboru, miejsce montażu musi być łatwo dostępne, ale jednocześnie chronione przed wilgocią, brudem i uszkodzeniami mechanicznymi. Unikaj miejsc, gdzie hebel będzie narażony na uderzenia czy zalanie.

3. Krok 3: Przecięcie i przygotowanie przewodu masowego jak zrobić to profesjonalnie?

   Gdy masz już wybrane miejsce, możesz przystąpić do przygotowania przewodu masowego. Przetnij przewód masowy w wybranym miejscu. Następnie profesjonalnie przygotuj jego końcówki: ściągnij izolację na odpowiednią długość (tak, aby końcówka kablowa dokładnie zakrywała miedziane żyły), załóż końcówki oczkowe i solidnie je zaciśnij za pomocą zaciskarki. Upewnij się, że połączenie jest mocne i przewód nie wysunie się z końcówki. Dla dodatkowej ochrony możesz nałożyć na zaciśnięte końcówki koszulki termokurczliwe i podgrzać je, aby szczelnie przylegały.

4. Krok 4: Solidne zamocowanie hebla i podłączenie przewodów

   Teraz możesz zamontować sam hebel. Przykręć go do wybranej powierzchni (np. obudowy akumulatora, ramy, ścianki kabiny) za pomocą solidnych śrub i nakrętek. Upewnij się, że jest stabilnie zamocowany i nie będzie się przemieszczał. Następnie podłącz przygotowane wcześniej końcówki przewodów do odpowiednich zacisków hebla. Bardzo ważne jest, aby śruby mocujące przewody do hebla były mocno i pewnie dokręcone. Luźne połączenia to najczęstsza przyczyna problemów, takich jak spadki napięcia, grzanie się hebla czy słaby rozruch.

5. Krok 5: Finalne sprawdzenie jak upewnić się, że wszystko działa bez zarzutu?

   Po zamontowaniu hebla i podłączeniu przewodów, możesz ponownie podłączyć akumulator. Zrób to w odwrotnej kolejności niż odłączanie: najpierw klemę plusową (+), a następnie minusową (-). Po podłączeniu włącz hebel i spróbuj uruchomić ciągnik. Sprawdź, czy wszystkie funkcje elektryczne działają prawidłowo. Zwróć uwagę, czy hebel lub przewody nie grzeją się podczas rozruchu lub pracy silnika to może świadczyć o słabym połączeniu lub zbyt niskiej obciążalności hebla/przewodów. Jeśli wszystko działa bez zarzutu, oznacza to, że instalacja została przeprowadzona pomyślnie.

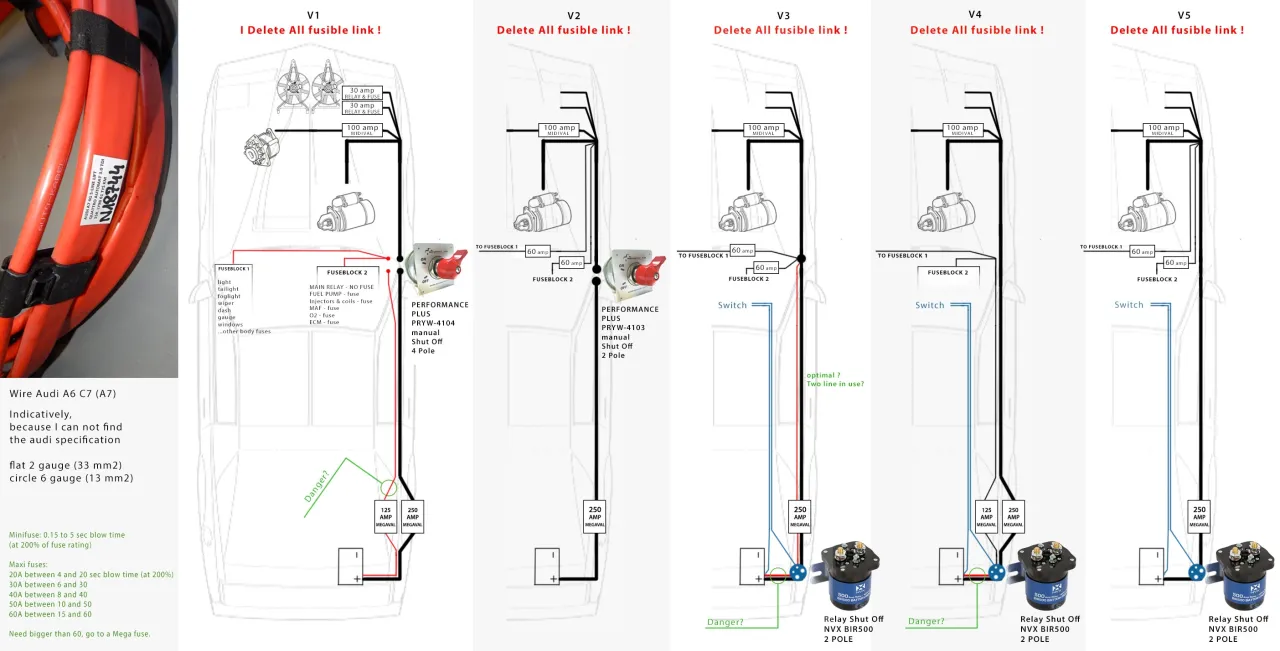

Schemat podłączenia hebla w ciągniku: Wizualizacja instalacji

Dla wielu osób, zwłaszcza tych, którzy najlepiej uczą się wizualnie, schemat jest nieocenionym narzędziem. Pomoże on zrozumieć, jak hebel wpasowuje się w istniejącą instalację elektryczną ciągnika i gdzie dokładnie powinien zostać wpięty. Chociaż instrukcje krok po kroku są precyzyjne, to właśnie wizualizacja często rozwiewa ostatnie wątpliwości.

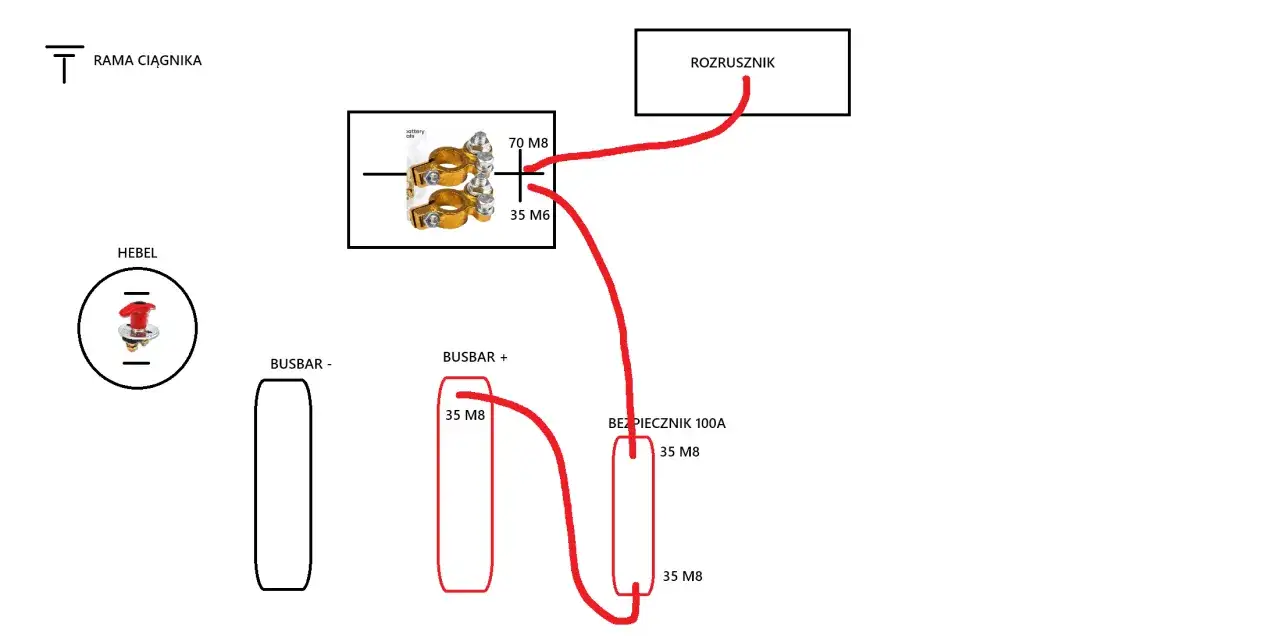

Prosty schemat dla instalacji na klemie minusowej

Uproszczony schemat podłączenia hebla na klemie minusowej wygląda następująco: masz akumulator, z którego wychodzi przewód masowy (ujemny). Ten przewód jest przerywany, a w miejsce przerwania wpinany jest hebel. Z jednej strony hebla przewód idzie do akumulatora, z drugiej do masy ciągnika (np. ramy, silnika). Kiedy hebel jest wyłączony, obwód masowy jest otwarty, a prąd nie może przepływać. Kiedy jest włączony, obwód jest zamknięty, a ciągnik jest zasilany.

Na co zwrócić uwagę na schemacie w popularnych modelach (np. Ursus C-360)?

W popularnych w Polsce modelach ciągników, takich jak Ursus C-330, C-360 czy Zetor, ogólna zasada podłączenia hebla na masie jest taka sama. Różnice mogą dotyczyć konkretnego umiejscowienia akumulatora i przebiegu przewodu masowego. Zawsze warto sprawdzić specyfikację lub schemat elektryczny dla konkretnego modelu ciągnika, aby precyzyjnie zlokalizować przewód masowy i wybrać optymalne miejsce do wpięcia hebla. W wielu starszych maszynach przewód masowy jest dość gruby i łatwo dostępny, co ułatwia montaż.

Najczęstsze błędy przy montażu hebla: Jak ich unikać?

Nawet najlepsze intencje i staranne przygotowanie nie uchronią przed błędami, jeśli nie jesteśmy świadomi najczęstszych pułapek. Znajomość typowych problemów, które pojawiają się podczas montażu hebla, pozwoli Ci ich uniknąć i zapewnić, że Twoja instalacja będzie działać bezpiecznie i niezawodnie przez długi czas.

"Ciągnik ciężko kręci" dlaczego słabe dokręcenie śrub to cichy winowajca?

Jednym z najczęstszych problemów po montażu hebla jest słaby rozruch silnika, często opisywany jako "ciągnik ciężko kręci". Winowajcą jest zazwyczaj słabe dokręcenie połączeń zarówno na klemach akumulatora, jak i na samym heblu. Luźne połączenia zwiększają opór elektryczny, co prowadzi do znacznych spadków napięcia podczas próby rozruchu. To z kolei sprawia, że rozrusznik otrzymuje zbyt mało prądu i nie jest w stanie efektywnie obracać silnikiem. Dodatkowo, słabe połączenia mogą się przegrzewać, co jest niebezpieczne i prowadzi do szybszego zużycia elementów.

Przegrzewający się hebel i kable skutki wyboru przewodu o złym przekroju

Jeśli po zamontowaniu hebla zauważysz, że on sam lub podłączone do niego kable grzeją się podczas pracy (zwłaszcza podczas rozruchu), to sygnał alarmowy. Najprawdopodobniej użyłeś przewodu o zbyt małym przekroju w stosunku do obciążenia prądowego ciągnika. Przewód, który jest za cienki, nie jest w stanie bezpiecznie przewodzić wysokiego prądu rozruchowego, co prowadzi do jego przegrzewania się, topienia izolacji, a w skrajnych przypadkach nawet do pożaru. Zawsze upewnij się, że przewód jest odpowiednio gruby, najlepiej o przekroju zbliżonym do oryginalnego przewodu masowego akumulatora.

Jak uniknąć problemów z korozją i zaśniedziałymi stykami w przyszłości?

Wilgoć, brud i wibracje to wrogowie połączeń elektrycznych w ciągniku. Aby uniknąć problemów z korozją i zaśniedziałymi stykami, które mogą prowadzić do spadków napięcia i awarii, zastosuj kilka prostych zasad:

• Po zamontowaniu i dokręceniu wszystkich połączeń, zabezpiecz je wazeliną techniczną lub specjalnym smarem do styków elektrycznych. Stworzy to barierę ochronną przed wilgocią.
• Jeśli to możliwe, użyj gumowych osłon na klemach akumulatora i zaciskach hebla.
• Regularnie (np. raz w roku) kontroluj stan połączeń i w razie potrzeby czyść styki z nalotów i brudu.

Przeczytaj również: Ciągnik rolniczy: Jak sprawdzić motogodziny i uniknąć oszustwa?

Hebel zamontowany: Krótki przewodnik po eksploatacji

Gratulacje! Twój hebel jest już zamontowany i działa. Teraz najważniejsze jest, abyś wiedział, jak prawidłowo go używać i konserwować, aby służył Ci bezawaryjnie przez wiele lat. Pamiętaj, że nawet najlepiej zamontowane urządzenie wymaga odpowiedniej opieki.

Jak prawidłowo używać hebla na co dzień, by wydłużyć żywotność akumulatora?

Prawidłowe używanie hebla jest bardzo proste, a jednocześnie przynosi wymierne korzyści. Moja rada jest taka: odłączaj zasilanie heblem po każdym zakończeniu pracy ciągnikiem, zwłaszcza jeśli maszyna ma stać dłużej niż kilka godzin. To zapobiegnie wszelkim, nawet minimalnym, upływom prądu, które mogłyby rozładowywać akumulator. Dzięki temu akumulator będzie zawsze w pełni naładowany, co znacząco wydłuży jego żywotność i zapewni Ci spokój ducha, że ciągnik zawsze odpali, kiedy będziesz go potrzebować.

Okresowa kontrola i konserwacja o czym warto pamiętać raz w roku?

Aby hebel służył Ci niezawodnie, warto raz w roku przeprowadzić jego szybki przegląd i konserwację. Oto lista czynności, o których warto pamiętać:

• Sprawdzenie dokręcenia wszystkich połączeń: Upewnij się, że śruby na heblu i klemach akumulatora są mocno dokręcone. Wibracje mogą powodować ich luzowanie.
• Oczyszczenie styków hebla i klem akumulatora: Usuń wszelkie naloty, brud czy ślady korozji. Możesz użyć do tego szczotki drucianej i papieru ściernego.
• Kontrola stanu przewodów i izolacji: Sprawdź, czy przewody nie są przetarte, sparciałe, a ich izolacja nie jest uszkodzona. W razie potrzeby wymień uszkodzone fragmenty.
• Sprawdzenie, czy hebel nie grzeje się podczas pracy: Szczególnie podczas rozruchu silnika, dotknij hebla. Jeśli jest gorący, może to świadczyć o zużyciu styków wewnętrznych lub zbyt niskiej obciążalności.
• Zabezpieczenie styków środkami antykorozyjnymi: Po oczyszczeniu nałóż świeżą warstwę wazeliny technicznej lub smaru do styków, aby zapobiec korozji.
