Montaż lamp LED w ciągniku: Poradnik + schemat. Uniknij błędów!

Modernizacja oświetlenia w ciągniku rolniczym na technologię LED to inwestycja, która szybko się zwraca, znacząco poprawiając komfort i bezpieczeństwo pracy po zmroku. W tym kompleksowym poradniku krok po kroku przeprowadzę Cię przez cały proces od wyboru odpowiednich komponentów, przez bezpieczne podłączenie elektryczne z użyciem przekaźnika, aż po praktyczne wskazówki dotyczące montażu i zgodności z polskimi przepisami. Moim celem jest, abyś mógł samodzielnie i bez obaw poprawić widoczność w swoim ciągniku.

Dlaczego warto zainwestować w oświetlenie LED do ciągnika?

Zastosowanie oświetlenia LED w ciągniku rolniczym to nie tylko modny trend, ale przede wszystkim praktyczne rozwiązanie, które przynosi szereg wymiernych korzyści. Lepsza widoczność to podstawa bezpiecznej i efektywnej pracy w polu, zwłaszcza po zmroku, a technologia LED w tym aspekcie deklasuje tradycyjne źródła światła.

Przeczytaj również: Rewers w ciągniku: Co to jest? Jak działa i dlaczego warto?

Lepsza widoczność i bezpieczeństwo

Jedną z kluczowych zalet lamp LED jest ich wyjątkowa wydajność świetlna. Generują one znacznie więcej światła na wat zużytej energii niż tradycyjne żarówki halogenowe. Dzięki temu, nawet przy stosunkowo niskim poborze prądu, uzyskujemy intensywne i szerokie oświetlenie obszaru roboczego, co jest nieocenione podczas orki, siewu czy zbiorów w nocy. Z mojego doświadczenia wynika, że poprawa widoczności bezpośrednio przekłada się na mniejsze zmęczenie operatora i niższe ryzyko błędów.

Lampy LED charakteryzują się również znacznie niższą konsumpcją energii elektrycznej w porównaniu do swoich halogenowych odpowiedników. To oznacza mniejsze obciążenie dla alternatora i akumulatora ciągnika, co jest szczególnie ważne w starszych maszynach, gdzie instalacja elektryczna może być już nieco osłabiona. Mniejszy pobór prądu to także potencjalne oszczędności na paliwie, choć w skali rolniczej to raczej bonus niż główny argument.

W trudnych warunkach pracy, jakie panują w rolnictwie, trwałość oświetlenia jest kluczowa. Lampy LED są konstrukcjami półprzewodnikowymi, co oznacza brak ruchomych części czy delikatnych żarników. Dzięki temu są one znacznie bardziej odporne na wstrząsy, drgania, wilgoć, kurz i zmiany temperatur. To przekłada się na ich długą żywotność, często liczoną w dziesiątkach tysięcy godzin, co minimalizuje potrzebę częstej wymiany i serwisowania.

Dla operatora ciągnika, lepsza widoczność to przede wszystkim komfort i bezpieczeństwo. Jasne, równomierne światło LED pozwala na precyzyjniejsze wykonywanie prac, lepsze dostrzeganie przeszkód i kontrolowanie maszyn towarzyszących. Osobiście uważam, że inwestycja w dobre oświetlenie LED to inwestycja w zdrowie i bezpieczeństwo rolnika, a także w efektywność i jakość wykonywanech prac.

Niezbędne narzędzia i komponenty do montażu

Zanim przystąpisz do montażu, musisz odpowiednio się przygotować. Posiadanie wszystkich niezbędnych narzędzi i komponentów to podstawa sprawnego i bezpiecznego przebiegu prac. Nie ma nic gorszego niż przerywanie montażu w połowie, bo czegoś brakuje.

Oto lista zakupów, którą zawsze polecam moim klientom:

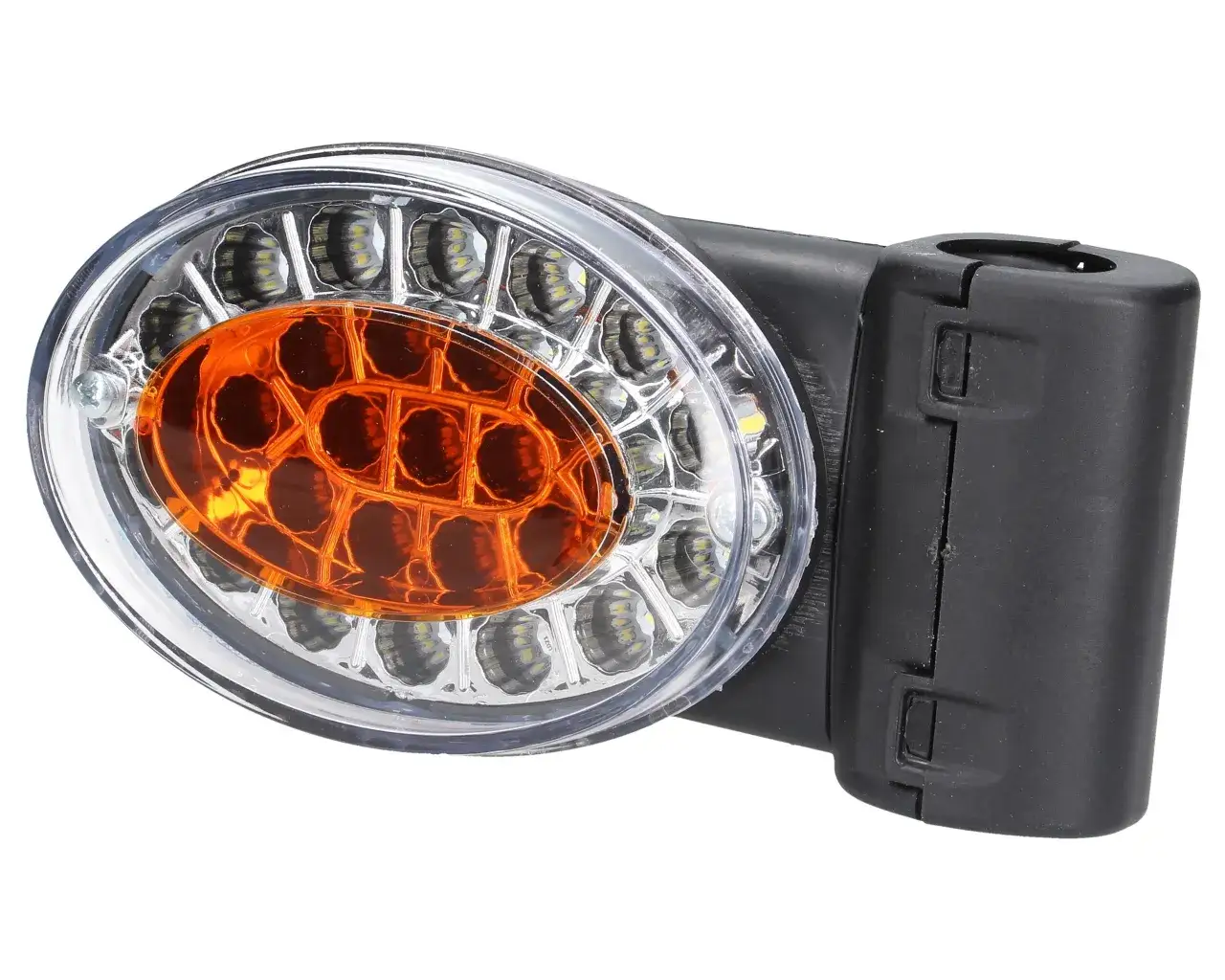

• Lampy LED: Wybierz lampy robocze o odpowiedniej mocy i kształcie strumienia światła (rozproszone do bliskiego oświetlenia, skupione do dalszego). Upewnij się, że mają solidną obudowę i są odporne na wodę (klasa IP).
• Przewody elektryczne: Niezbędne do połączenia lamp z instalacją ciągnika. Ich przekrój jest kluczowy o tym za chwilę.
• Włącznik (przełącznik): Do zamontowania w kabinie, umożliwiający włączanie i wyłączanie lamp. Wybierz solidny, najlepiej hermetyczny model.
• Bezpiecznik (i oprawka bezpiecznika): Absolutnie kluczowy element ochronny, który zabezpieczy instalację przed przeciążeniem i zwarciem.
• Przekaźnik (np. 4-pinowy typ 541): Zalecany, a wręcz konieczny przy lampach o większej mocy. Odciąża włącznik w kabinie i zapewnia stabilne zasilanie.
• Złączki elektryczne: Do wykonania trwałych i bezpiecznych połączeń. Polecam złączki zaciskane lub lutowane, zabezpieczone koszulkami termokurczliwymi.
• Peszel ochronny lub taśma izolacyjna: Do zabezpieczenia przewodów przed uszkodzeniami mechanicznymi i wilgocią.
• Opaski kablowe (trytytki): Do estetycznego i bezpiecznego ułożenia przewodów.

Wybór odpowiedniej grubości przewodów to jeden z najważniejszych aspektów bezpiecznej instalacji. Zbyt cienkie przewody mogą się przegrzewać, powodować spadki napięcia i w konsekwencji pożar. Zgodnie z moimi doświadczeniami i ogólnymi zasadami, dla standardowych lamp roboczych LED o mocy do około 50W, wystarczający będzie przewód o przekroju 1,5 mm². Jeśli planujesz montaż mocniejszych zestawów lamp lub długość obwodu będzie znaczna, bezpieczniej jest zastosować przewód o przekroju 2,5 mm². Zawsze lepiej mieć przewód o nieco większym przekroju niż zbyt małym.

Do wykonania montażu będziesz potrzebować następujących narzędzi:

• Zestaw kluczy nasadowych i płaskich (do montażu lamp).
• Śrubokręty (krzyżakowy i płaski).
• Miernik uniwersalny (multimetr) niezbędny do sprawdzenia napięcia, ciągłości obwodu i polaryzacji.
• Nóż do ściągania izolacji lub automatyczny ściągacz izolacji.
• Zaciskarka do złączek elektrycznych (jeśli używasz złączek zaciskanych).
• Lutownica i cyna (jeśli preferujesz lutowanie).
• Wiertarka i wiertła (do montażu lamp i włącznika, jeśli nie ma fabrycznych otworów).
• Nożyce do cięcia kabli.

Podstawy schematu elektrycznego klucz do sukcesu

Zrozumienie podstawowego schematu elektrycznego to fundament bezpiecznego i efektywnego podłączenia lamp LED. Nie musisz być elektrykiem z dyplomem, ale musisz wiedzieć, co do czego podłączyć i dlaczego. Pamiętaj, że prąd to nie zabawa, a błędy mogą być kosztowne lub niebezpieczne.

W instalacji oświetlenia LED, zwłaszcza przy lampach o większej mocy, zastosowanie przekaźnika jest absolutnie kluczowe. Przekaźnik działa jak zdalnie sterowany włącznik. Pozwala na sterowanie wysokim prądem płynącym do lamp za pomocą niskiego prądu z włącznika w kabinie. Dzięki temu główny włącznik w kabinie nie jest obciążony dużym prądem, co chroni go przed przegrzewaniem i awarią, a także zabezpiecza całą instalację ciągnika przed przeciążeniem. To rozwiązanie jest znacznie bezpieczniejsze i trwalsze niż bezpośrednie podłączenie lamp do włącznika.

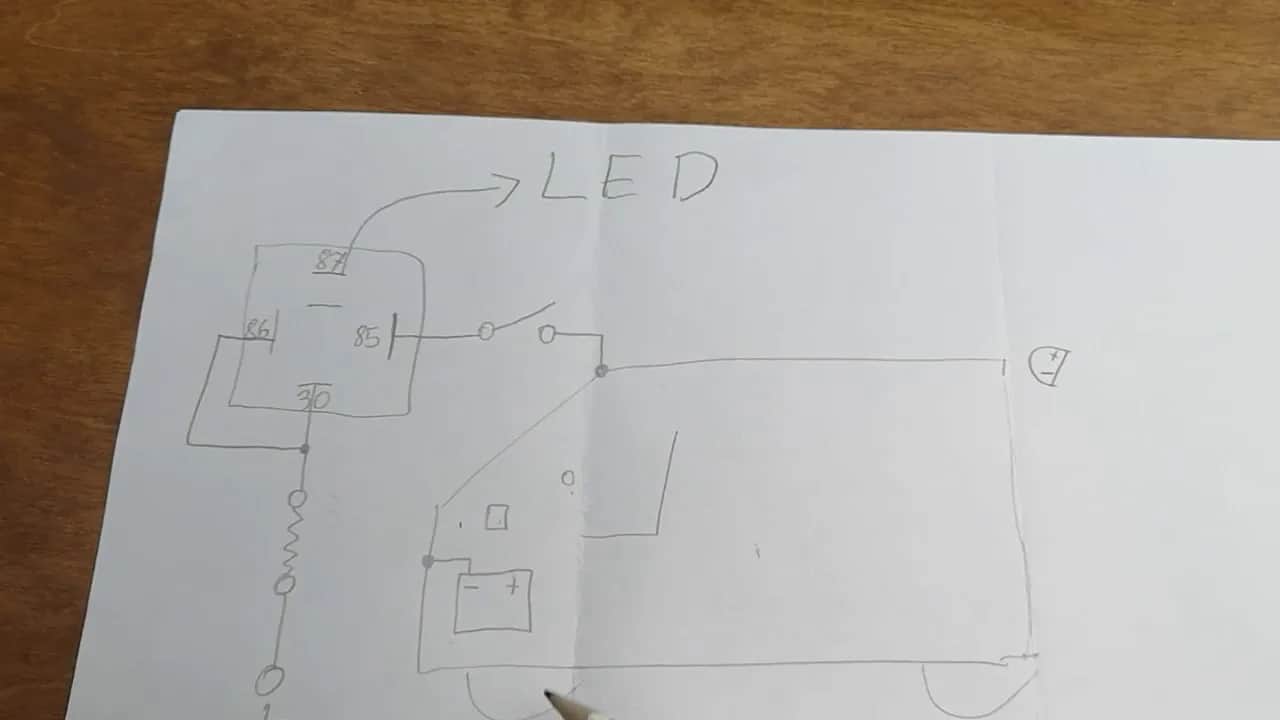

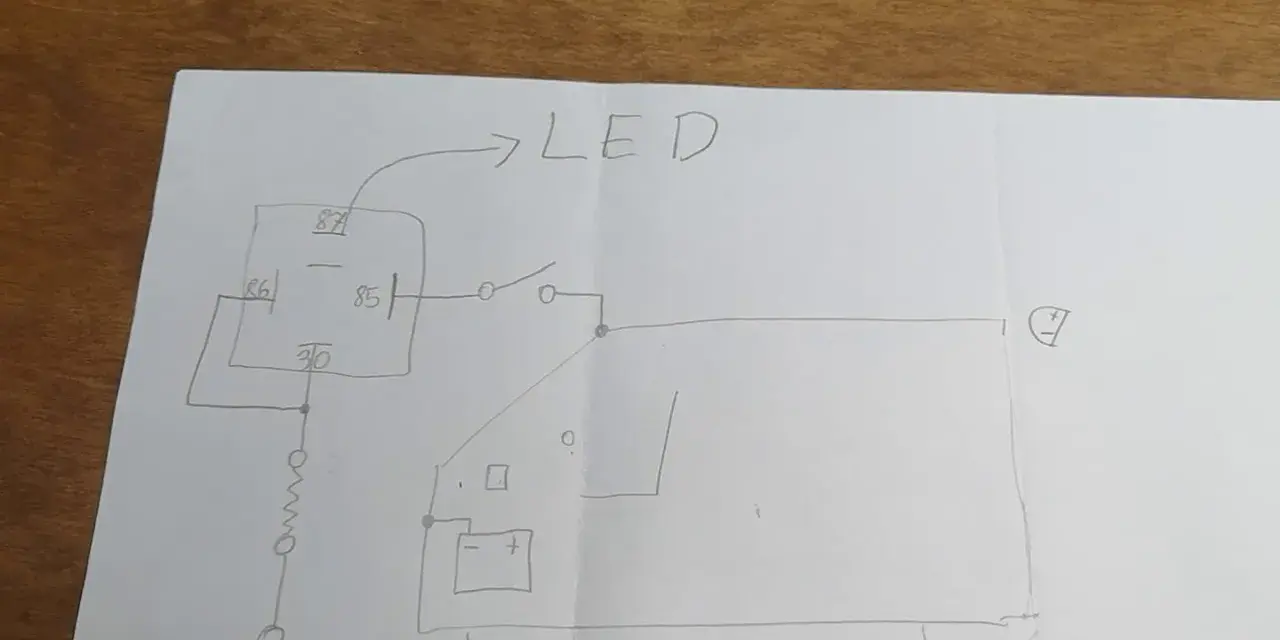

Najczęściej stosuje się 4-pinowy przekaźnik (np. typ 541). Oto jak go podłączyć krok po kroku:

1. Pin 30: Podłącz stały plus (+) z akumulatora. Pamiętaj, aby na tym przewodzie, jak najbliżej akumulatora, zamontować bezpiecznik o odpowiedniej wartości (np. 15-20A dla typowych lamp roboczych). To jest główne zasilanie dla lamp.
2. Pin 87: Podłącz plus (+) bezpośrednio do lampy LED. Ten pin dostarcza prąd do lampy, gdy przekaźnik jest załączony.
3. Pin 85: Podłącz do masy (-). Może to być masa z akumulatora lub dobrze oczyszczony punkt na ramie ciągnika. Ten pin jest częścią obwodu sterującego cewką przekaźnika.
4. Pin 86: Podłącz plus (+) ze stacyjki (po zapłonie) lub z osobnego włącznika zamontowanego w kabinie. Ten pin, po otrzymaniu plusa, zasili cewkę przekaźnika, co spowoduje jego załączenie i przepływ prądu z Pinu 30 do Pinu 87.

W ten sposób, włącznik w kabinie steruje jedynie małym prądem cewki przekaźnika, a duży prąd do lamp płynie bezpośrednio z akumulatora, przez przekaźnik, co jest znacznie bezpieczniejsze i wydajniejsze.

Najbezpieczniej jest pobierać zasilanie dla nowej instalacji LED bezpośrednio z akumulatora lub alternatora. Zawsze należy to robić przez dodatkowy bezpiecznik, zamontowany jak najbliżej źródła zasilania. Unikaj wpinania się w istniejące obwody oświetleniowe ciągnika, ponieważ możesz je przeciążyć, co doprowadzi do awarii oryginalnej instalacji, a nawet pożaru. Taka praktyka jest niestety częstym błędem i źródłem wielu problemów.

Montaż lamp LED w ciągniku krok po kroku

Przejdźmy teraz do praktycznej części montażu lamp LED. Pamiętaj, że precyzja i dbałość o szczegóły na każdym etapie to gwarancja długiego i bezproblemowego działania Twojego nowego oświetlenia. Nie spiesz się i postępuj zgodnie z instrukcjami.

1. Najpierw odłącz biegun ujemny (-) akumulatora.
2. Następnie odłącz biegun dodatni (+) akumulatora.
3. Zabezpiecz odłączone klemy, aby przypadkowo nie dotknęły metalowych części.

Wybór miejsca montażu lamp jest kluczowy dla efektywności oświetlenia. Najczęściej montuje się je na kabinie (przód, tył, boki), na ramie lub na specjalnych wspornikach. Zwróć uwagę, aby lampy nie zasłaniały innych świateł ciągnika ani nie ograniczały widoczności operatora. Mocowanie musi być stabilne i trwałe, odporne na wibracje i wstrząsy, które są nieodłącznym elementem pracy w polu. Użyj solidnych śrub i podkładek, a jeśli to możliwe, zastosuj gumowe podkładki antywibracyjne.

Prawidłowe prowadzenie przewodów to podstawa ich długiej żywotności i bezpieczeństwa:

• Używaj peszli ochronnych: Wszystkie przewody prowadzone na zewnątrz kabiny lub w miejscach narażonych na uszkodzenia mechaniczne powinny być umieszczone w peszlach.
• Unikaj ostrych krawędzi: Przewody nie mogą ocierać się o ostre krawędzie metalowych elementów ciągnika. W miejscach przejść przez blachę użyj gumowych przepustów.
• Zabezpiecz opaskami kablowymi: Przewody powinny być solidnie przymocowane do ramy lub innych stałych elementów ciągnika za pomocą opasek kablowych, aby nie zwisały swobodnie i nie były narażone na zaczepienie.
• Zapewnij luz: Pozostaw niewielki luz na przewodach w miejscach, gdzie występują ruchome elementy (np. podnoszenie kabiny), aby uniknąć ich naciągania i zerwania.

Włącznik lamp powinien być zamontowany w kabinie w miejscu łatwo dostępnym dla operatora, ale jednocześnie nie kolidującym z innymi elementami sterowania. Upewnij się, że jest on wygodny w obsłudze i nie wymaga odrywania wzroku od pracy. Jeśli wiercisz otwory, pamiętaj o zabezpieczeniu krawędzi przed korozją.

Teraz najważniejsza część podłączenie elektryczne zgodnie ze schematem z przekaźnikiem. Pamiętaj o solidności połączeń:

1. Przygotowanie przewodów: Odmierz odpowiednie długości przewodów, ściągnij izolację na końcówkach (około 1 cm).
2. Podłączenie przekaźnika: Podłącz przewody do odpowiednich pinów przekaźnika (30, 87, 85, 86) zgodnie z wcześniej opisanym schematem. Użyj solidnych złączek zaciskanych lub wykonaj lutowanie, a następnie zabezpiecz połączenia koszulkami termokurczliwymi.
3. Montaż bezpiecznika: W oprawce bezpiecznika, na przewodzie biegnącym od akumulatora do Pinu 30 przekaźnika, zamontuj bezpiecznik o odpowiedniej wartości.
4. Podłączenie masy: Upewnij się, że masa (przewód z Pinu 85 przekaźnika oraz przewód masowy z lampy) jest podłączona do czystego, metalowego punktu na ramie ciągnika lub bezpośrednio do bieguna ujemnego akumulatora. Słaba masa to częsta przyczyna problemów!
5. Podłączenie włącznika: Podłącz jeden koniec przewodu z Pinu 86 przekaźnika do włącznika, a drugi koniec włącznika do źródła plusa (np. po stacyjce).
6. Podłączenie lamp: Podłącz plus (+) z Pinu 87 przekaźnika do plusa lampy LED, a masę (-) lampy do wspólnej masy.

Po zakończeniu wszystkich połączeń, dokładnie sprawdź, czy wszystkie przewody są solidnie zamocowane, izolowane i poprowadzone w bezpieczny sposób. Następnie możesz ponownie podłączyć akumulator (najpierw plus, potem minus). Na koniec, przeprowadź test nowej instalacji. Włącz lampy, sprawdź, czy świecą prawidłowo, czy nie ma żadnych migotań, a także czy włącznik działa poprawnie. Upewnij się, że wszystkie połączenia są chłodne i nie ma żadnych oznak przegrzewania.

Specyfika montażu w popularnych ciągnikach (Ursus C-360, C-330)

Starsze modele ciągników, takie jak kultowe Ursusy C-360 czy C-330, mają swoje specyficzne cechy instalacji elektrycznej, które należy wziąć pod uwagę podczas montażu dodatkowego oświetlenia LED. Moje doświadczenie pokazuje, że ignorowanie tych różnic może prowadzić do frustracji i problemów.

Wiele starszych ciągników, zwłaszcza Ursus C-360, posiada instalację 12V, ale z prądnicą zamiast nowoczesnego alternatora. Prądnica ma zazwyczaj niższą wydajność prądową, co oznacza, że może mieć problem z zasileniem wielu mocnych lamp LED, szczególnie przy niskich obrotach silnika. Zanim zainwestujesz w mocny zestaw LED, warto sprawdzić wydajność prądnicy i ewentualnie rozważyć jej wymianę na alternator, jeśli planujesz rozbudowaną instalację oświetleniową. W przypadku kilku lamp roboczych o umiarkowanej mocy (np. łącznie do 100-150W), prądnica powinna sobie poradzić, ale zawsze pamiętaj o monitorowaniu napięcia ładowania.

Bardzo stare egzemplarze ciągników, w tym niektóre Ursusy C-330, mogą mieć tzw. "plus na masie" (instalacja z dodatnim biegunem akumulatora podłączonym do ramy). Jest to rzadkość w dzisiejszych czasach, ale warto to sprawdzić miernikiem przed rozpoczęciem prac. Jeśli Twój ciągnik ma "plus na masie", musisz pamiętać o odwróceniu podłączenia lamp LED (plus lampy do masy ciągnika, minus lampy do plusa sterowanego) lub, co jest znacznie bezpieczniejszym i zalecanym rozwiązaniem, zmodernizować instalację na standardową (minus na masie), co często wiąże się z wymianą alternatora i niektórych elementów elektrycznych.

Oto kilka praktycznych wskazówek dotyczących montażu w Ursusach C-360 i C-330:

• Miejsca montażu lamp: W C-360 popularne są miejsca na dachu kabiny (przód i tył), na błotnikach (tył) oraz na wspornikach przedniej osi. W C-330, ze względu na mniejszą kabinę, często montuje się je na ramie przedniej, na wspornikach pod kabiną lub na tylnych błotnikach.
• Prowadzenie kabli: Wykorzystaj istniejące otwory i kanały w ramie lub kabinie. W C-360 kable można prowadzić wzdłuż słupków kabiny, zabezpieczając je peszlami. W C-330, gdzie kabina jest mniejsza, staraj się prowadzić kable w miejscach najmniej narażonych na uszkodzenia, np. wzdłuż ramy pod podłogą kabiny.
• Masa: W starszych ciągnikach punkty masowe mogą być skorodowane. Zawsze dokładnie oczyść miejsce podłączenia masy do gołego metalu i zabezpiecz je smarem miedziowym lub wazeliną techniczną, aby zapewnić dobre połączenie.
• Włącznik: W kabinie Ursusa C-360 jest zazwyczaj sporo miejsca na dodatkowe włączniki. W C-330, ze względu na ograniczoną przestrzeń, warto poszukać małego, dyskretnego włącznika, który nie będzie przeszkadzał w obsłudze.

Najczęstsze błędy i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki, ale moim zadaniem jest Cię przed nimi uchronić. Znam najczęstsze błędy popełniane podczas montażu oświetlenia LED w ciągnikach i wiem, jak ich unikać. Pamiętaj, że lepiej zapobiegać niż leczyć, zwłaszcza gdy chodzi o elektrykę.

Brak bezpiecznika w obwodzie to jeden z najpoważniejszych i najniebezpieczniejszych błędów. Bezpiecznik jest Twoim aniołem stróżem chroni instalację przed przeciążeniem i zwarciem. W przypadku awarii (np. przetarcia przewodu i zwarcia do masy), bezpiecznik natychmiast przerwie obwód, zapobiegając przegrzewaniu się przewodów, stopieniu izolacji, a w skrajnych przypadkach pożarowi. Nigdy, przenigdy nie pomijaj bezpiecznika i zawsze dobieraj jego wartość do mocy podłączonych lamp.

Słaba masa to prawdziwa plaga i najczęstsza przyczyna problemów z oświetleniem LED. Objawy mogą być różne: lampy migoczą, świecą zbyt słabo, w ogóle nie działają lub działają nieregularnie. Aby prawidłowo wykonać połączenie masowe, należy znaleźć czysty, metalowy punkt na ramie ciągnika, dokładnie go oczyścić z farby, rdzy i brudu do gołego metalu. Następnie solidnie przykręcić przewód masowy (najlepiej z oczkiem), a połączenie zabezpieczyć smarem miedziowym lub wazeliną techniczną, aby zapobiec korozji. Idealnie jest doprowadzić masę bezpośrednio do bieguna ujemnego akumulatora.

Stosowanie przewodów o zbyt małym przekroju to proszenie się o kłopoty. Jak już wspomniałem, może to prowadzić do przegrzewania się przewodów, spadków napięcia (lampy będą świecić słabiej) i w konsekwencji do awarii lub pożaru. Podobnie, prowizoryczne, nietrwałe połączenia (np. skręcanie przewodów i owijanie taśmą izolacyjną) są receptą na problemy. Takie połączenia łatwo korodują, rozłączają się pod wpływem drgań, a ich rezystancja wzrasta, co prowadzi do przegrzewania. Zawsze używaj solidnych złączek zaciskanych lub lutuj połączenia, a następnie zabezpieczaj je koszulkami termokurczliwymi.

Jeśli lampy LED migoczą, świecą zbyt słabo lub w ogóle nie działają, oto kroki diagnostyczne, które należy podjąć:

• Sprawdź bezpiecznik: Czy nie jest przepalony?
• Sprawdź połączenia masowe: Czy są czyste i solidne?
• Sprawdź napięcie: Za pomocą multimetru zmierz napięcie na wejściu do lampy. Jeśli jest znacznie niższe niż napięcie akumulatora, szukaj spadków napięcia na przewodach lub połączeniach.
• Sprawdź przekaźnik: Czy słychać charakterystyczne "kliknięcie" po włączeniu włącznika? Jeśli nie, sprawdź obwód sterujący cewką (Pin 85 i 86).
• Sprawdź włącznik: Czy przewodzi prąd po załączeniu?
• Sprawdź przewody: Czy nie ma przetarć, uszkodzeń izolacji lub przerw w obwodzie?

Przepisy prawne dotyczące oświetlenia LED w rolnictwie

Montując dodatkowe oświetlenie w ciągniku, musisz pamiętać o przepisach prawa. Ignorowanie ich może skutkować nie tylko mandatem, ale także zatrzymaniem dowodu rejestracyjnego. Jako ekspert, zawsze podkreślam znaczenie zgodności z regulacjami.

Homologacja ECE jest absolutnie wymagana dla każdego elementu oświetlenia, który jest używany w ruchu drogowym. Dotyczy to świateł drogowych (długich), świateł mijania (krótkich), świateł pozycyjnych, kierunkowskazów, świateł stopu itp. Lampy robocze LED, które montujemy w ciągnikach, nie muszą posiadać homologacji drogowej ECE, ponieważ są przeznaczone wyłącznie do oświetlania obszaru roboczego poza drogami publicznymi. Jeśli jednak zamierzasz używać lampy jako światła drogowe, musi ona posiadać homologację ECE R112.

To jest kluczowa zasada: lampy robocze LED nie mogą być używane podczas jazdy po drogach publicznych. Ich intensywność i charakterystyka świecenia są takie, że oślepiałyby innych uczestników ruchu. Używanie lamp roboczych na drodze publicznej jest wykroczeniem i może skutkować mandatem. Pamiętaj o ich wyłączeniu, zanim wjedziesz na drogę publiczną.

Coraz popularniejsze "retrofity" LED, czyli zamienniki żarówek halogenowych (np. H4, H7) montowane w oryginalnych reflektorach ciągnika, są nielegalne. Oryginalne reflektory są zaprojektowane do pracy z konkretnym typem żarówki (halogenowej) i ich optyka nie jest przystosowana do diod LED. Montaż takich zamienników powoduje nieprawidłowe rozproszenie światła, oślepianie innych kierowców i brak zgodności z homologacją reflektora. W przypadku kontroli drogowej, używanie takich "retrofitów" może skutkować zatrzymaniem dowodu rejestracyjnego pojazdu.

Podsumowanie kluczowe zasady bezpiecznego montażu

Podsumowując, oto najważniejsze zasady, które pozwolą Ci cieszyć się nowym, wydajnym oświetleniem LED w ciągniku, bez ryzyka i problemów:

• Bezpieczeństwo przede wszystkim: Zawsze odłączaj akumulator przed rozpoczęciem prac elektrycznych.
• Obowiązkowy bezpiecznik: Zawsze montuj bezpiecznik o odpowiedniej wartości na przewodzie zasilającym, jak najbliżej akumulatora.
• Przekaźnik to podstawa: Przy mocniejszych lampach LED zawsze stosuj przekaźnik, aby chronić włącznik i instalację ciągnika.
• Prawidłowy przekrój przewodów: Dobierz przewody o odpowiedniej grubości (min. 1,5 mm² dla 50W, 2,5 mm² dla mocniejszych lamp).
• Solidne połączenia: Używaj złączek zaciskanych lub lutowanych, zabezpieczonych koszulkami termokurczliwymi. Unikaj prowizorki.
• Dobra masa: Zapewnij czyste i solidne połączenie masowe, najlepiej bezpośrednio do akumulatora lub oczyszczonego punktu na ramie.
• Ochrona przewodów: Prowadź przewody w peszlach, zabezpieczaj opaskami kablowymi i unikaj ostrych krawędzi.
• Zgodność z przepisami: Pamiętaj, że lampy robocze LED nie mogą być używane na drogach publicznych, a LED-owe "retrofity" w fabrycznych reflektorach są nielegalne.
• Testuj: Po zakończeniu montażu dokładnie sprawdź działanie całej instalacji.
